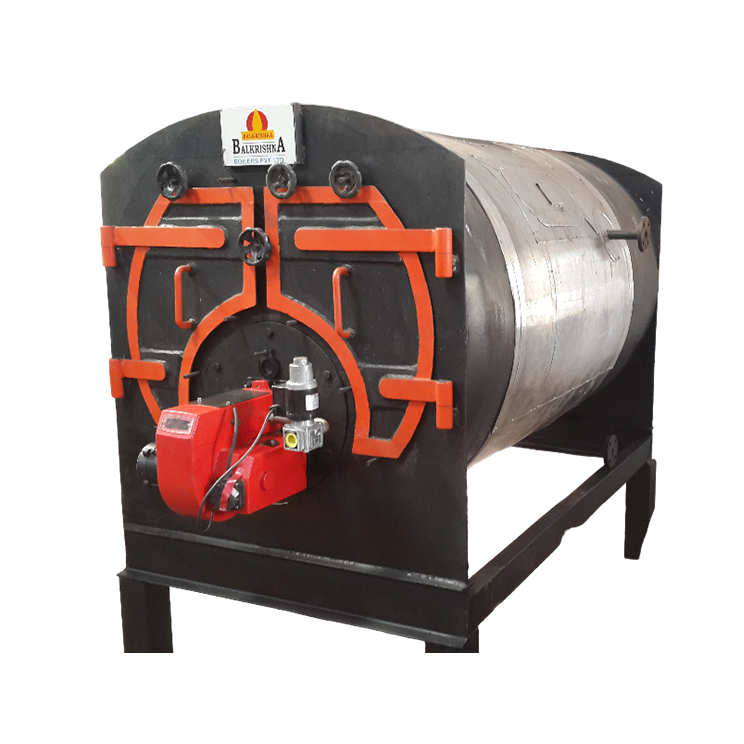

الغلاية شبه الصناعية (SIB)
غلاية شبه صناعية تعمل بالغاز
سلسلة SIB من بالكريشنا بويلرز مولد بخار أنبوبي دخاني ثنائي الممرات عالي التكيف، صُمم للكفاءة وسهولة التشغيل. متوفرة بتكوينين أفقي وعمودي، صُممت SIB لتلبية متطلبات البخار للمنشآت شبه الصناعية حيث تكون المساحة ومرونة الوقود وسرعة توليد البخار أمورًا بالغة الأهمية.
سواء احتجتم وحدة تعمل بالغاز لعمليات نظيفة أو إعدادًا بالوقود الصلب لتحقيق فعالية التكلفة، توفر سلسلة SIB تصميمًا متينًا "بالظهر الجاف" يضمن أقصى نقل للحرارة ومتانة.
نطاق التشغيل
- السعة: من 100 إلى 500 كجم/ساعة
- الوقود: فحم/خشب/غاز/زيت/طاقة كهربائية
- الضغط: 7.00 كجم/سم²
تصميم وأداء متقدمان
تستخدم سلسلة SIB نظام أنابيب دخانية ثنائي الممرات. في هذا التصميم، تمر غازات الاحتراق الساخنة عبر الفرن ثم تعود عبر مجموعة من الأنابيب الدخانية. يتيح هذا البناء "ذو الظهر الجاف" وصولاً سهلاً إلى الأنابيب للتنظيف والفحص، مما يضمن حفاظ الغلاية على كفاءة حرارية قصوى طوال عمرها الافتراضي.

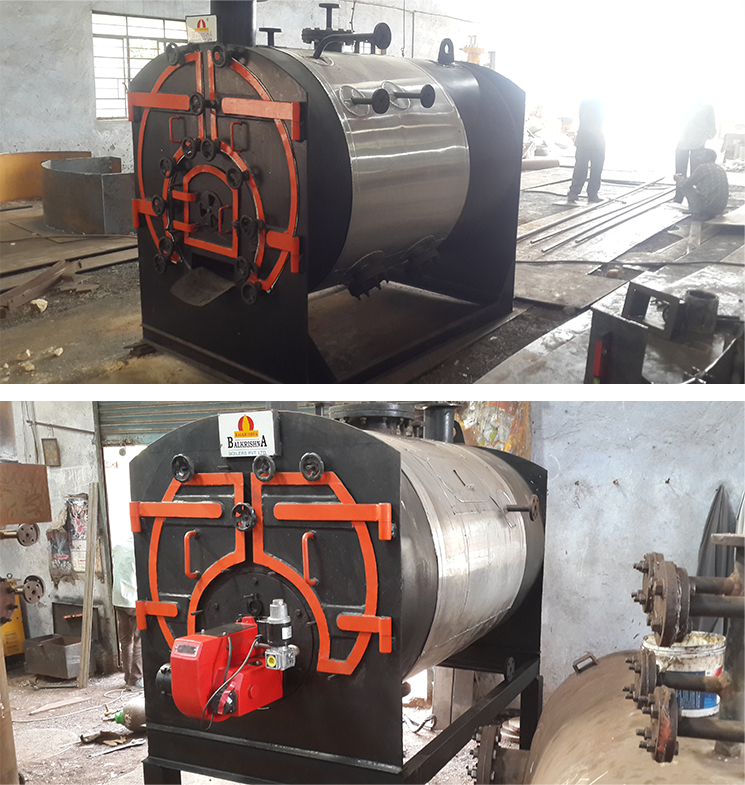

الميزات والمزايا الرئيسية
- مرونة وقود لا مثيل لها: واحدة من أكثر الغلايات تنوعًا في مجموعتنا، يمكن تهيئة SIB للعمل بالغاز الطبيعي أو غاز البترول المسال أو الديزل (الزيت) أو الفحم أو الخشب أو حتى الطاقة الكهربائية.
- مدمجة وموفرة للمساحة: مصممة بمساحة صغيرة، وSIB مثالية للمنشآت التي تكون فيها المساحة الأرضية ثمينة أو حيث يجب وضع الغلاية بالقرب من نقطة الاستخدام.
- توليد بخار سريع: تتيح نسبة الماء إلى البخار المحسّنة لـSIB الوصول بسرعة إلى ضغوط التشغيل، مما يقلل أوقات الانتظار أثناء عمليات بدء التشغيل اليومية.
- بناء عالي الجودة: مصنوعة من فولاذ متين بجودة الغلايات وأنابيب دخانية ملحومة بدقة لضمان تشغيل آمن بضغوط تصل إلى 7 كجم/سم².
- تشغيل سهل الاستخدام: تجعل عناصر التحكم المبسطة وأبواب التنظيف سهلة الوصول من SIB واحدة من أسهل الغلايات صيانة في فئتها.
التطبيقات الصناعية
تُعد سلسلة SIB عاملاً متعدد الاستخدامات لمختلف القطاعات التي تتطلب بخارًا موثوقًا صغير النطاق:
- الملابس والنسيج: لوحدات كي وضغط البخار وطي الأقمشة.
- تصنيع الأغذية: مثالية لمصانع الألبان الصغيرة والمخابز والمطابخ التجارية للطهي والتعقيم.
- الأدوية: لأبحاث المختبرات والمصانع التجريبية وعمليات الأوتوكلاف صغيرة النطاق.
- الكيماويات: تُستخدم في المفاعلات الدفعية الصغيرة ولتسخين خزانات تخزين المواد الكيميائية.
- الضيافة: مصدر بخار فعال لمغاسل الفنادق وغرف البخار في النوادي الصحية.
| Model | HX-series | VX-series | JX-Series | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Specification | Unit | HX-04 | VX-04 | JX-05 | ||||||
| General | ||||||||||
| Steam Output From & at 100°C | Kg/hr | 400 | 400 | 500 | ||||||
| Working Pressure | Kg/CM² | 7.00 | 7.00 | 7.00 | ||||||
| Steam Temperature | °C | 164 | 164 | 164 | ||||||
| No's Passes | No's | 2 | 1 | 2 | ||||||
| No's of Furnace | No's | 1 | 1 | 1 | ||||||
| Steam Outlet | MM | 25 | 25 | 25 | ||||||
| HTA | M² | 15 | 16 | 13 | ||||||
| Type of Fuel | Fuel | Solid | Solid | Oil/Gas | ||||||
| Boilers Efficiency | ||||||||||
| On woodlog & Briquette | % | 70 +/-2 | 70 +/-2 | |||||||
| On Oil and gas | % | 85 +/-2 | ||||||||
| Fuel Consumption | ||||||||||
| WoodLog (3500) | Kg/hr | 88 | 88 | 0 | ||||||
| Briquette (4000) | Kg/hr | 77 | 77 | 0 | ||||||
| N.G.(9600) | M³/Hr | 0 | 0 | 33 | ||||||
| Diesel (10500) | Kg/hr | 0 | 0 | 30 | ||||||
| Electrical Load | ||||||||||
| Feed Water Pump | H.P. | 2.00 | 2.00 | 2.00 | ||||||
| I.D. fan without BF | H.P. | 3.00 | 0.00 | 0.00 | ||||||
| F.D. Fan | H.P. | 0.00 | 0.00 | 2.00 | ||||||
| Total Electric Load | H.P. | 5.00 | 2.00 | 4.00 | ||||||
| NOTE: In view of constant endeavors to improve our products, we reserve the right to alter or change above specifications without prior notice. | ||||||||||
- GCV of wood log is 3500 Kcal/KG.
- GCV of briquette is 4000 Kcal/KG.
- GCV of natural gas is 9600 Kcal/KG.
- GCV of diesel is 10500 Kcal/KG.
الأسئلة الشائعة حول الغلاية شبه الصناعية التي تعمل بالغاز
"ثنائي الممرات" يشير إلى عدد مرات مرور غازات الاحتراق عبر الغلاية لنقل الحرارة إلى الماء. "الظهر الجاف" يعني أن الباب الخلفي للغلاية مبطن بمادة حرارية بدلاً من الماء، مما يتيح وصولاً أسهل بكثير أثناء الصيانة وتنظيف الأنابيب.
بينما يُصمم وعاء الضغط للاستخدام متعدد الوقود، فإن نظام المحرق أو الشبكة خاص بنوع الوقود. ومع ذلك، يجعل تصميم SIB من السهل نسبيًا تحديث أو تغيير نظام الإشعال إذا تغيرت متطلبات الوقود لديكم في المستقبل.
نعم، صُممت SIB خصيصًا كوحدة "شبه صناعية". يتمتع تكوينها العمودي على وجه الخصوص بمساحة صغيرة للغاية، مما يجعلها مثالية للتركيبات في الأقبية أو الغرف الفنية الصغيرة.
بفضل تصميمها المدمج وتخطيط الأنابيب الدخانية الفعال، يمكن لـSIB عادةً توليد البخار بالضغط المطلوب خلال 15 إلى 25 دقيقة، حسب نوع الوقود والسعة.
لمنع تراكم الترسبات في الأنابيب الدخانية وضمان عمر افتراضي طويل، نوصي بشدة باستخدام مياه معالجة. تعمل الترسبات كعازل، مما يقلل الكفاءة ويتسبب في النهاية بتلف الأنابيب.
