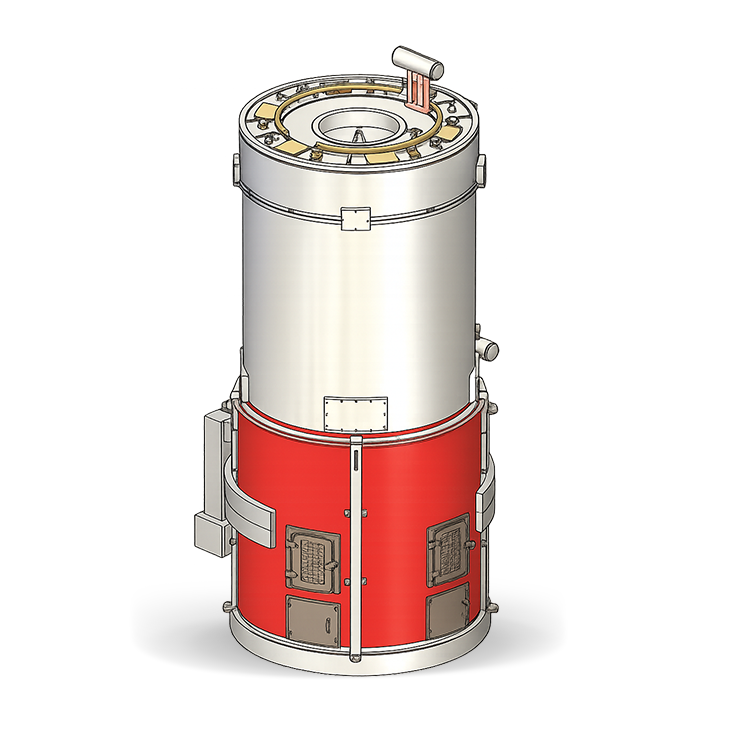

سلسلة VTFH
غلاية مياه ساخنة تعمل بجذوع الخشب والكتلة الحيوية
سلسلة VTFH غلاية مياه ساخنة أنبوبية دخانية عمودية رباعية الممرات عالية الأداء، صُممت خصيصًا لاستخدام وقود صلب متجدد مثل جذوع الخشب وقوالب الكتلة الحيوية. من خلال الجمع بين فرن احتراق متين وتقنية استرجاع حرارة متقدمة، توفر سلسلة VTFH حل تدفئة مستدام واقتصادي لمختلف العمليات الصناعية.
نطاق التشغيل
- السعة: من 50,000 إلى 300,000 كيلو كالوري/ساعة
- الوقود: جذوع خشب، قوالب كتلة حيوية
- درجة الحرارة: حتى 90 درجة مئوية
مصممة لأقصى استرجاع حراري
تتميز سلسلة VTFH في الصناعة بفضل تصميمها الفريد رباعي الممرات. تستخدم معظم الغلايات القياسية ممرين أو ثلاثة، لكن تكويننا رباعي الممرات يضمن بقاء غازات المداخن الساخنة على تلامس مع المبادل الحراري لفترة أطول. ينتج عن هذا كفاءة حرارية أعلى بكثير واستهلاك وقود أقل.
الميزات والمزايا الرئيسية
- احتراق متقدم: يقع فرن الاحتراق استراتيجيًا في أسفل المبادل الحراري الرئيسي، مما يضمن ارتفاعًا حراريًا مثاليًا وتوزيعًا موحدًا عبر الأنابيب الدخانية.
- تغذية وقود آلية: لتقليل العمل اليدوي وضمان درجة حرارة ثابتة، تتميز سلسلة VTFH بنظام تغذية آلي للوقود (للقوالب)، مما يجعلها سهلة الاستخدام مثل الوحدات التي تعمل بالزيت أو الغاز.
- بناء متين: يُغلق الغلاف الرئيسي بإحكام بألواح أنابيب مصممة بدقة، تحتوي على أنابيب مداخن عالية الجودة مصممة للمتانة طويلة الأمد وسهولة التنظيف.
الفوائد الرئيسية
- تدفئة اقتصادية: وفورات كبيرة في التكاليف التشغيلية مقارنة بالديزل أو الكهرباء باستخدام كتلة حيوية متوفرة محليًا.
- مستدامة وصديقة للبيئة: تستخدم وقودًا محايدًا كربونيًا مثل الخشب والقوالب، مما يساعد منشأتكم على تحقيق أهدافها البيئية.
- تشغيل سهل الاستخدام: تقلل عناصر التحكم المبسطة والتغذية الآلية الحاجة إلى تدخل يدوي مستمر.
- تصميم عمودي مدمج: تشغل مساحة أرضية أقل، مما يتيح تركيبًا سهلاً في غرف الغلايات الحالية.
الصناعات والتطبيقات الشائعة
تُعد سلسلة VTFH الخيار المفضل للقطاعات الراغبة في تقليل تكاليف الوقود مع الحفاظ على إمداد ثابت من المياه الساخنة:
- صناعة النسيج: لعمليات صباغة وغسيل وتشطيب الأقمشة.
- الأغذية والمشروبات: مثالية للبسترة والتنظيف في الموقع (CIP) وأوعية الطهي.
- الكيماويات والأدوية: توفير حرارة ثابتة للأوعية ذات الغلاف المزدوج والمفاعلات.
- الفنادق والمستشفيات: مياه ساخنة مركزية للغسيل والمطابخ ومرافق النزلاء.
- الزراعة: لتدفئة الدفيئات وتطبيقات تجفيف المحاصيل المتخصصة.
| المواصفة | الوحدة | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| عام | |||||||||
| أقصى إنتاجية حرارية | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| أقصى درجة حرارة تشغيل | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| ارتفاع درجة حرارة المياه الساخنة | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| مدخل/مخرج المياه الساخنة | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| مساحة سطح تسخين السخان | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| سعة احتجاز المياه للسخان | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| وضع الإشعال | مغذي لولبي آلي | ||||||||
| نوع الوقود | الوقود | قوالب مطحونة، قشور أرز، فحم | |||||||
| كفاءة الغلاية | |||||||||
| بالقوالب المطحونة | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| بقشور الأرز | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| بالفحم | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| استهلاك الوقود | |||||||||
| قوالب مطحونة (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| قشور الأرز (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| فحم (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| الحمل الكهربائي | |||||||||
| مضخة تدوير المياه | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| مروحة ID بدون BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| مروحة FD مع APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| مروحة SFD مع محرك | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| مغذي لولبي | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| إجمالي الحمل الكهربائي | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | |||||||||
- القيمة الحرارية الإجمالية للقوالب المطحونة هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لقشور الأرز هي 3000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 4500 كيلو كالوري/كجم.
الأسئلة الشائعة حول غلاية المياه الساخنة التي تعمل بجذوع الخشب والكتلة الحيوية
يجبر التصميم رباعي الممرات الحرارة من الخشب أو الكتلة الحيوية المحترقة على المرور عبر أنابيب الغلاية أربع مرات قبل الخروج من المدخنة. يلتقط هذا حرارة أكبر بكثير من الغلاية القياسية ثنائية أو ثلاثية الممرات، مما يؤدي إلى كفاءة وقود أعلى بكثير.
نعم، صُممت سلسلة VTFH لمرونة الوقود. بينما جذوع الخشب ممتازة للإشعال اليدوي، يمكن استخدام قوالب الكتلة الحيوية مع نظام التغذية الآلي لتشغيل أكثر ثباتًا وبدون تدخل يدوي.
بما أن الكتلة الحيوية والخشب ينتجان رمادًا، فإن التنظيف الدوري مطلوب. ومع ذلك، يجعل التصميم العمودي للأنابيب الدخانية وألواح الأنابيب سهلة الوصول عملية التنظيف سريعة وبسيطة، مما يضمن حد أدنى من وقت التوقف.
بالنسبة لقوالب الكتلة الحيوية، يمكن دمج ناقل لولبي أو آلية دفع لتغذية الوقود إلى الفرن بناءً على الطلب على درجة الحرارة. يحافظ هذا على إنتاجية ثابتة عند 90 درجة مئوية دون الحاجة إلى شخص يجرف الوقود باستمرار.
صُممت سلسلة VTFH لتطبيقات المياه الساخنة حتى 90 درجة مئوية. إنها مثالية للعمليات التي تتطلب أحجامًا كبيرة من المياه الساخنة بدلاً من البخار عالي الضغط.
