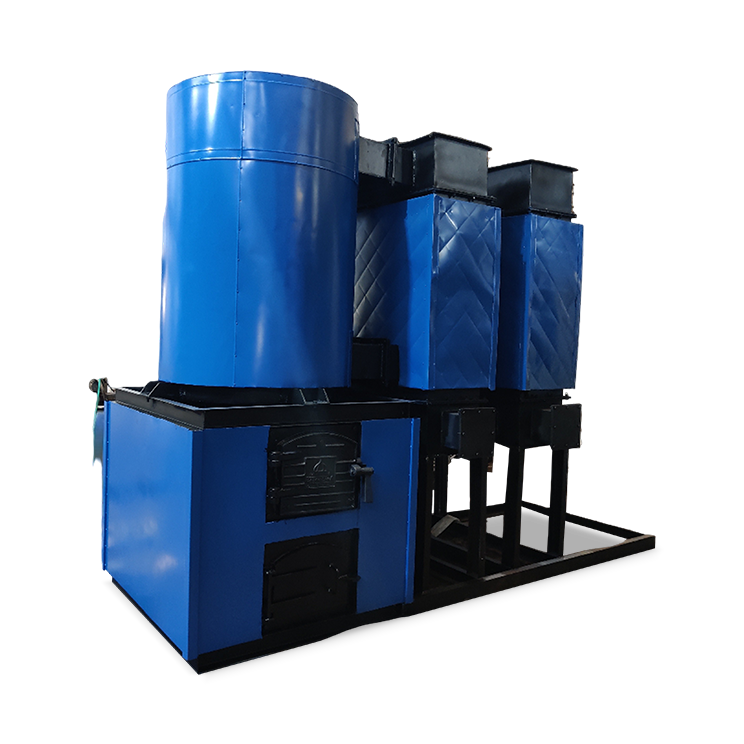

AIRMAX
مولد هواء ساخن يعمل بقوالب الكتلة الحيوية
سلسلة AIRMAX مولد هواء ساخن أفقي رباعي الممرات ذو احتراق غير مباشر، متين، صُمم لأقصى كفاءة حرارية. صُممت بمرونة وقود مطلقة، وAIRMAX الحل الأمثل للصناعات الراغبة في استخدام الخشب أو الفحم أو قوالب الكتلة الحيوية أو غيرها من الوقود الصلب لتوليد هواء نظيف عالي الحرارة.
من خلال استخدام تصميم غلاف وأنابيب ذي احتراق غير مباشر، تضمن AIRMAX عدم تلامس هواء العملية أبدًا مباشرة مع غازات الاحتراق. ينتج عن هذا هواء ساخن نظيف بنسبة 100% وخالٍ من السخام، مما يجعلها مثالية لتطبيقات التجفيف والمعالجة الصناعية الحساسة.
نطاق التشغيل
- السعة: من 0.1 إلى 1.0 مليون كيلو كالوري/ساعة
- الوقود: خشب، فحم، قوالب، أي نوع من الوقود الصلب.
- درجة الحرارة: حتى 300 درجة مئوية
نقل حراري متقدم رباعي الممرات
تتميز AIRMAX بتصميم متطور رباعي الممرات. مع مرور غازات الاحتراق الساخنة عبر المبادل الحراري ذي الغلاف والأنابيب أربع مرات، تُعظّم مساحة سطح نقل الحرارة. يضمن هذا:
- اقتصاد فائق في الوقود: أقصى استخلاص للحرارة من الوقود الصلب.
- تسخين سريع: يصل إلى درجة حرارة العملية المطلوبة بسرعة.
- انبعاثات منخفضة: يقلل مسار الاحتراق المحسّن الأثر البيئي.

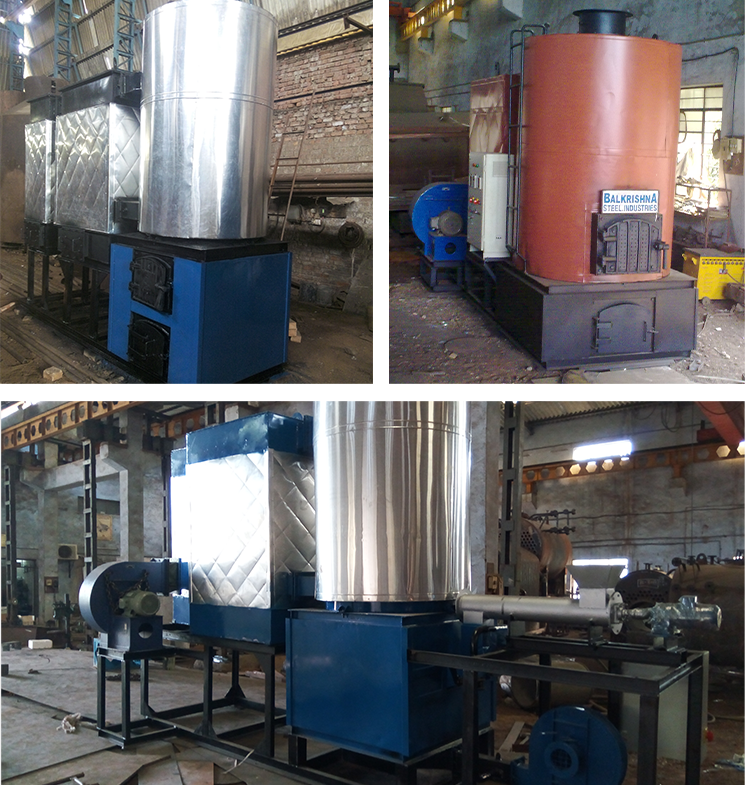

الميزات والمزايا الرئيسية
- مرونة وقود قصوى: صُممت خصيصًا لحرق جذوع الخشب والفحم وقوالب الكتلة الحيوية ومختلف النفايات الزراعية.
- تشغيل جوي: توفر درجات حرارة عملية عالية (حتى 300 درجة مئوية) دون الحاجة إلى ضغوط تشغيل، مما يعزز سلامة المصنع.
- تسخين غير مباشر: إنتاجية هواء نظيف مضمونة، مما يمنع أي تلوث للمنتج النهائي.
- بناء متين: مبادل حراري شديد التحمل ذو غلاف وأنابيب مصمم لتحمل إجهادات حرارية عالية وضمان عمر خدمة طويل.
- صيانة سهلة: يوفر التصميم الأفقي وصولاً سهلاً لتنظيف الرماد وفحص حزم الأنابيب.
التطبيقات الصناعية
AIRMAX حل تدفئة متعدد الاستخدامات يُستخدم على نطاق واسع في عدة قطاعات:
- الكيماويات والأدوية: لتجفيف المساحيق والحبيبات والمواد الكيميائية الحساسة للحرارة.
- تصنيع الأغذية: مثالي لتجفيف الحبوب والشاي والتوابل والخضروات المجففة.
- النسيج: لتسخين آلات التمديد وعمليات تجفيف الأقمشة.
- الورق والتغليف: لتجفيف طلاء الورق وتصنيع الألواح المضلعة.
- السيراميك والمعادن: لمعالجة وتجفيف مختلف المنتجات المعدنية.
| المواصفة | الوحدة | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| عام | ||||||||
| أقصى إنتاجية حرارية | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| درجة حرارة مخرج الهواء الساخن | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| درجة حرارة مدخل الهواء الساخن | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| تدفق الهواء عند 300 درجة مئوية | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| ضغط الهواء عند مخرج HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| المحرق | المحرق: محرق أحادي الكتلة بنفث الضغط | |||||||
| نوع الوقود | الوقود | جذوع خشب، قوالب، فحم | ||||||
| كفاءة الهواء الساخن | ||||||||
| بجذوع الخشب | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| بالقوالب | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| بالفحم | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| استهلاك الوقود | ||||||||
| جذوع خشب (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| قوالب (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| فحم (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| الحمل الكهربائي | ||||||||
| مروحة PA مع محرك | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| محرك مروحة ID | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| محرك مروحة FD | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| إجمالي الحمل الكهربائي | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | ||||||||
- القيمة الحرارية الإجمالية لجذوع الخشب هي 3500 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للقوالب هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 5400 كيلو كالوري/كجم.
الأسئلة الشائعة حول مولد الهواء الساخن الذي يعمل بقوالب الكتلة الحيوية
في نظام احتراق غير مباشر مثل AIRMAX، يبقى اللهب والدخان داخل الأنابيب بينما يمر هواء العملية فوقها. يعني هذا أن الهواء الساخن الموصل إلى منتجكم نظيف بنسبة 100% وخالٍ من الدخان أو الرماد أو الروائح.
نعم، صُمم فرن AIRMAX بغرفة احتراق كبيرة وشبكة ثابتة تتيح لكم التبديل بين وقود صلب مختلف مثل الخشب أو الفحم أو القوالب حسب السعر والتوافر دون الحاجة إلى تعديلات كبيرة في المعدات.
يجبر التصميم رباعي الممرات الحرارة من الوقود على المرور عبر المبادل الحراري أربع مرات. يلتقط هذا طاقة أكبر بكثير من السخان أحادي أو ثنائي الممر، مما يؤدي إلى فواتير وقود أقل بكثير لمصنعكم.
لا، بما أن AIRMAX تعمل بضغط جوي لتسخين الهواء، فإنها لا تخضع للوائح أوعية الضغط العالي، مما يجعلها أكثر أمانًا وأسهل تشغيلاً من أنظمة البخار عالية الضغط.
يتضمن التصميم الأفقي أبوابًا سهلة الوصول تتيح للمشغلين تنظيف السخام والرماد من الأنابيب بسهولة. يضمن التنظيف المنتظم بقاء نقل الحرارة فعالاً ويمنع هدر الوقود.
