سلسلة VTF
سخان سائل حراري يعمل بالفحم وحبيبات المحاصيل وتقنية FBC

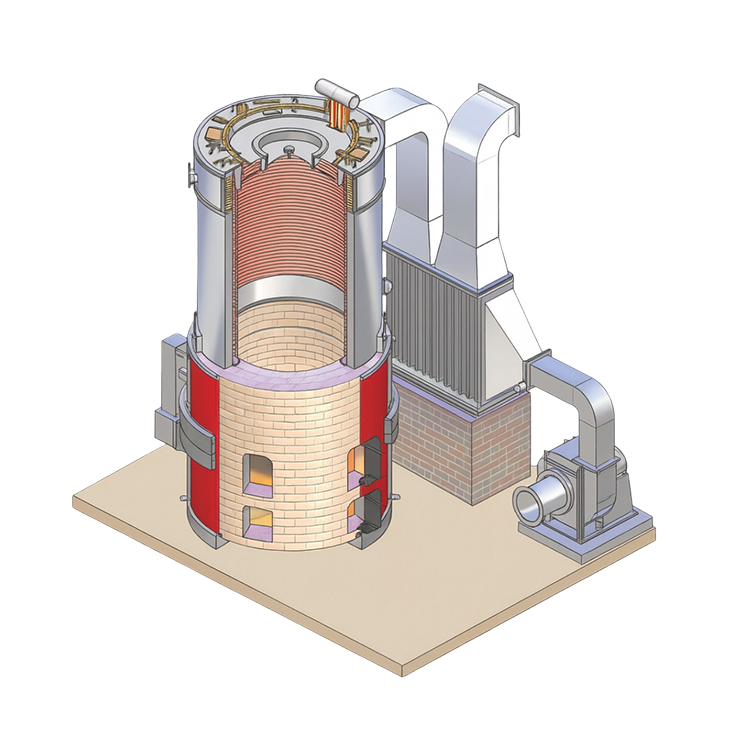

سلسلة VTF سخان سائل حراري عمودي متخصص رباعي الممرات، صُمم للعمليات الصناعية عالية الحرارة. صُممت بتقنية الاحتراق في السرير المميع (FBC)، وحُسّنت هذه السلسلة لتوفير أقصى كفاءة حرارية باستخدام مجموعة متنوعة من الوقود الصلب الاقتصادي، بما في ذلك الفحم المطحون وحبيبات المحاصيل والقوالب المطحونة.
بتصميم متين رباعي الممرات، تضمن سلسلة VTF امتصاصًا فائقًا للحرارة وكفاءة حرارية إجمالية تبلغ 78% (±2%) على أساس القيمة الحرارية الإجمالية عند دمجها مع مسخن هواء مسبق (APH).
نطاق التشغيل
- السعة: من 400,000 إلى 5,000,000 كيلو كالوري/ساعة
- الوقود: فحم مطحون/حبيبات محاصيل/قوالب مطحونة
- كفاءة إجمالية 78% (±2%) على أساس القيمة الحرارية الإجمالية مع APH.
تقنية احتراق وفرن متقدمة
تتميز سلسلة VTF بنظام احتراق متطور صُمم لمعالجة سلسة للوقود وإطلاق حراري مثالي:
- تغذية وقود آلية: تستخدم نظام مغذي لولبي دقيق لمعالجة ثابتة للوقود حر التدفق، مما يقلل العمل اليدوي ويضمن إنتاجية حرارية ثابتة.
- تقنية FBC: يضمن الاحتراق في السرير المميع احتراقًا كربونيًا كاملاً وتوزيعًا موحدًا لدرجة الحرارة داخل الفرن، مما يقلل استهلاك الوقود بشكل كبير.
- إدارة هواء متكاملة: تتميز بنظام سحب متوازن مع مراوح سحب (ID) ودفع (FD) عالية الأداء، إلى جانب معدات متقدمة لمكافحة التلوث لتلبية المعايير البيئية.
- بناء مخصص في الموقع: تُبنى غرفة الفرن المبطنة بمادة حرارية بخبرة في الموقع، بما في ذلك أعمال الأساس المهنية والهياكل الداعمة والمحاذاة الدقيقة لغرفة غرفة الهواء.

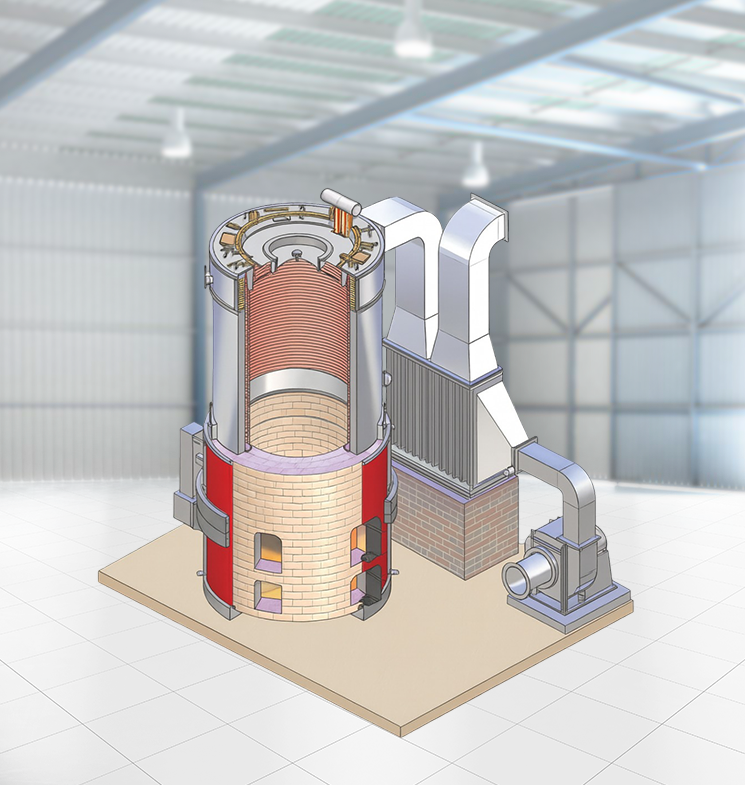

الميزات والفوائد الرئيسية
- تصميم رباعي الممرات: يعظّم وقت بقاء غازات المداخن، مما يضمن أعلى نقل حراري ممكن إلى السائل الحراري.
- مرونة متعددة الوقود: صُممت لحرق وقود منخفض التكلفة مثل الفحم المطحون وحبيبات المحاصيل والقوالب المطحونة، موفرة درعًا ضد تقلبات أسعار الوقود.
- قدرة على الحرارة العالية: مصممة للتعامل مع العمليات الصناعية المتطلبة التي تتطلب دورانًا مستقرًا وعالي الحرارة للزيت الحراري.
- صيانة منخفضة: تشمل أبواب رماد وأبواب وصول موضوعة استراتيجيًا لتنظيف سهل وفحوصات دورية.
الصناعات التي نخدمها
تُعد سلسلة VTF الخيار المفضل للتدفئة الصناعية واسعة النطاق في مختلف القطاعات:
- النسيج: للصباغة والطباعة وعمليات التمديد عالية الحرارة.
- الكيماويات والأدوية: للمفاعلات ووحدات التقطير وتصنيع الأدوية بالجملة.
- الخشب الرقائقي والألواح المصفحة: للمكابس الساخنة وأوعية الراتنج.
- تصنيع الأغذية: للقلي والتحميص واسع النطاق وتكرير الزيوت الغذائية.
- التغليف: لمصانع الورق وتصنيع الصناديق المضلعة.
| المواصفة | الوحدة | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| عام | ||||||||||
| أقصى إنتاجية حرارية | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| أقصى درجة حرارة تشغيل | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| ارتفاع درجة حرارة السائل الحراري | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| مدخل/مخرج الزيت الساخن | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| مساحة سطح تسخين السخان | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| سعة احتجاز الزيت للسخان | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| وضع الإشعال | مغذي لولبي رمي آلي | |||||||||
| نوع الوقود | الوقود | قوالب مطحونة، قشور أرز، فحم، | ||||||||
| كفاءة الغلاية | ||||||||||
| بالقوالب المطحونة | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| بقشور الأرز | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| بالفحم | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| استهلاك الوقود | ||||||||||
| قوالب مطحونة (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| قشور الأرز (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| فحم (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| الحمل الكهربائي | ||||||||||
| مضخة تدوير الزيت | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| مروحة ID بدون BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| مروحة FD مع APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| مروحة SFD مع محرك | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| مغذي لولبي | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| إجمالي الحمل الكهربائي | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | ||||||||||
- القيمة الحرارية الإجمالية للقوالب المطحونة هي 4000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لقشور الأرز هي 3000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للفحم هي 4500 كيلو كالوري/كجم.
الأسئلة الشائعة حول سخان السائل الحراري الذي يعمل بالفحم وحبيبات المحاصيل وتقنية FBC
يجبر التصميم رباعي الممرات الغازات الساخنة على المرور عبر السخان مرة إضافية قبل الخروج. يتيح هذا امتصاصًا أكبر للحرارة بواسطة السائل الحراري، مما يؤدي إلى درجات حرارة أقل للمدخنة وكفاءة وقود إجمالية أعلى بشكل كبير.
تُعلّق تقنية FBC جزيئات الوقود في سرير ساخن وفوّار من الرماد والرمل باستخدام الهواء. يؤدي هذا إلى احتراق أكثر كفاءة وتوحيدًا بكثير من الإشعال الشبكي التقليدي، مما يتيح لكم استخلاص حرارة أكبر من الوقود الأقل جودة.
نعم، كل تركيب من سلسلة VTF مجهز بنظام معالجة هواء وغازات مداخن يتضمن إجراءات مكافحة تلوث لضمان بقاء الغبار والانبعاثات ضمن الحدود الصناعية المسموح بها.
نعم، صُممت سلسلة VTF لـ"مرونة الوقود". طالما كان الوقود مطحونًا أو على شكل حبيبات/قوالب، يمكن للمغذي اللولبي الآلي التعامل مع أنواع وقود مختلفة بتعديلات طفيفة في نسبة الهواء إلى الوقود.
تُصنّع وحدة التسخين في منشأتنا، لكن غرفة الفرن المبطنة بمادة حرارية تُبنى في الموقع بواسطة فريقنا المتخصص. يضمن هذا محاذاة الأساس والبناء بشكل مثالي مع التخطيط المحدد لمصنعكم ومتطلبات الأرضية.
