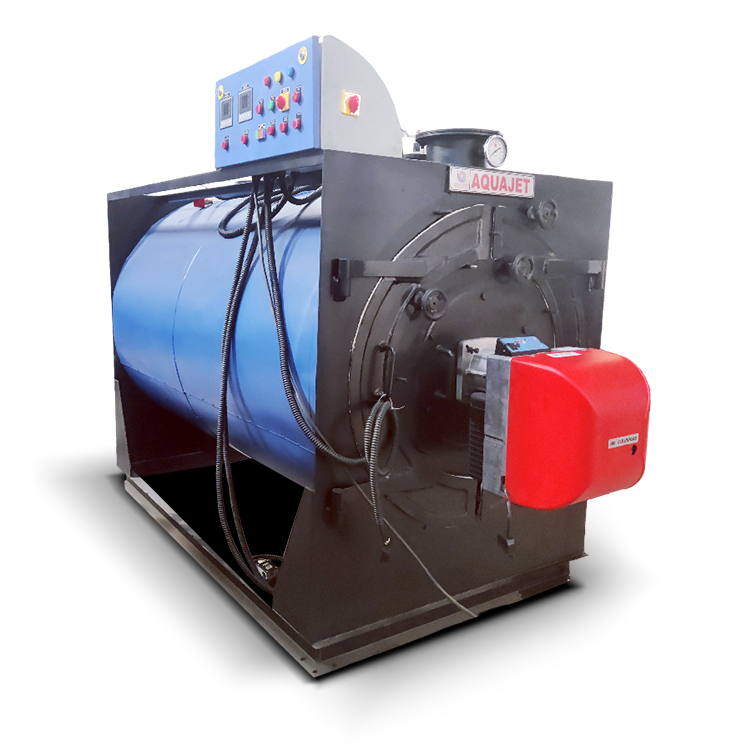

AQUAJET
غلاية مياه ساخنة تعمل بالزيت والغاز
سلسلة AQUAJET غلاية مياه ساخنة جاهزة أفقية ثلاثية الممرات كاملة الظهر الرطب، صُممت لأقصى كفاءة حرارية وموثوقية طويلة الأمد. صُممت للتطبيقات الصناعية والتجارية متعددة الاستخدامات، وتوفر AQUAJET مرونة وقود استثنائية، تتيح حرق الزيوت الثقيلة والزيوت الخفيفة ومختلف الوقود الغازي بسلاسة.
نطاق التشغيل
- السعة: من 0.1 إلى 2.0 مليون كيلو كالوري/ساعة
- الوقود: زيوت ثقيلة وزيوت خفيفة وغازات
- درجة الحرارة: حتى 90 درجة مئوية دون ضغط، وحتى 160 درجة مئوية بضغط
هندسة فائقة "بالظهر الرطب"
تتميز AQUAJET بتصميم كامل الظهر الرطب، حيث تكون صندوق الدخان الخلفي محاطًا تمامًا بالماء. يوفر هذا التكوين المتقدم عدة مزايا مقارنة بالغلايات التقليدية "ذات الظهر الجاف":
- أقصى امتصاص للحرارة: يلغي الحاجة إلى جدران خلفية حرارية ثقيلة، مما يتيح للماء امتصاص الحرارة التي كانت ستُفقد لولا ذلك.
- صيانة أقل: يمنع تشقق المواد الحرارية والإجهاد الحراري على لوح الأنابيب الخلفي، مما يطيل بشكل كبير عمر الغلاية.
- كفاءة حرارية عالية: يضمن التصميم الإشعاعي-الحملي ثلاثي الممرات مرور غازات الاحتراق عبر النظام ثلاث مرات، مستخلصًا كل وحدة حرارية ممكنة قبل الخروج.
مرونة تشغيلية
سواء احتجتم تسخينًا جويًا أو مياهًا عالية الضغط، صُممت AQUAJET للتكيف:
- الوضع الجوي: مثالي لدرجات حرارة عملية منخفضة تصل إلى 90 درجة مئوية دون الحاجة إلى ضغط نظام.
- الوضع المضغوط: يمكن تهيئتها خصيصًا كغلاية مياه ساخنة مضغوطة للوصول إلى درجات حرارة تصل إلى 160 درجة مئوية للعمليات الصناعية المتطلبة.
- قدرة متعددة الوقود: التبديل بسهولة بين LDO وFO والديزل والغاز الطبيعي أو غاز البترول المسال حسب توافر الوقود وفعالية التكلفة.
الصناعات المستهدفة
يجعل التصميم المتين ونطاق درجة الحرارة لـAQUAJET منها الخيار الأمثل لـ:
- الضيافة: مياه ساخنة واسعة النطاق للفنادق والمنتجعات ومرافق الغسيل.
- الرعاية الصحية: أنظمة التعقيم والمياه الساخنة للمستشفيات والعيادات.
- النسيج: عمليات النقع والصباغة والتشطيب.
- الأغذية والمشروبات: البسترة وأنظمة التنظيف في الموقع (CIP) والغسيل.
- الأدوية: تسخين العمليات والتحكم المناخي للغرف النظيفة.
- المصانع الكيميائية: تسخين الغلاف المزدوج للمفاعلات وأوعية الخلط.
| المواصفة | الوحدة | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| عام | |||||||||||
| أقصى إنتاجية حرارية | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| أقصى درجة حرارة تشغيل | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| ارتفاع درجة حرارة المياه الساخنة | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| مدخل/مخرج المياه الساخنة | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| مساحة سطح تسخين السخان | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| المحرق | محرق أحادي الكتلة بنفث الضغط | ||||||||||
| نوع الوقود | الوقود | ديزل، غاز بترول مسال، غاز طبيعي، PNG، زيت وقود، LDO | |||||||||
| كفاءة الغلاية | |||||||||||
| بالغاز | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| بالزيت | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| استهلاك الوقود | |||||||||||
| ديزل (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| زيت الوقود (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| غاز بترول مسال (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| غاز طبيعي (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| الحمل الكهربائي | |||||||||||
| مضخة تدوير المياه | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| منفاخ المحرق (زيت) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| مضخة الوقود | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| إجمالي الحمل الكهربائي | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | |||||||||||
- القيمة الحرارية الإجمالية للديزل هي 10500 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لزيت الوقود هي 9600 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لـLDO هي 10200 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لغاز البترول المسال هي 11000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للغاز الطبيعي هي 8900 كيلو كالوري/كجم.
الأسئلة الشائعة حول غلاية المياه الساخنة التي تعمل بالزيت والغاز
يضمن تصميم الظهر الرطب تبريد غرفة الانعطاف الخلفية بالماء. يلغي هذا الحاجة إلى بطانات حرارية مكلفة وهشة، ويمنع فقدان الحرارة، ويقلل الإجهاد الحراري على المكونات المعدنية للغلاية، مما يطيل عمر الخدمة بشكل كبير.
نعم، بينما يعمل الطراز الجوي القياسي حتى 90 درجة مئوية، يمكن تصميم AQUAJET كنظام مضغوط لتوفير مياه ساخنة بأمان بدرجات حرارة تصل إلى 160 درجة مئوية.
صُممت AQUAJET لمرونة الوقود. باختيار المحرق المناسب (زيت أو غاز أو ثنائي الوقود)، يمكنكم حرق الزيت الثقيل أو الزيت الخفيف أو الغازات. يتيح هذا لكم اختيار مصدر الوقود الأكثر اقتصادًا لمنطقتكم.
يجبر التصميم ثلاثي الممرات غازات الاحتراق على المرور عبر الأنابيب الداخلية ثلاث مرات. يعظّم هذا وقت التلامس بين الغازات الساخنة والماء، مما يضمن نقل أقصى كمية من الحرارة قبل وصول الغازات إلى المدخنة.
بالتأكيد. يسهّل التخطيط الأفقي والأبواب الأمامية والخلفية سهلة الوصول على الفنيين فحص الأنابيب وإجراء التنظيف الروتيني. علاوة على ذلك، يزيل تصميم الظهر الرطب متاعب الصيانة الشائعة المتمثلة في إصلاح المواد الحرارية للجدار الخلفي.
