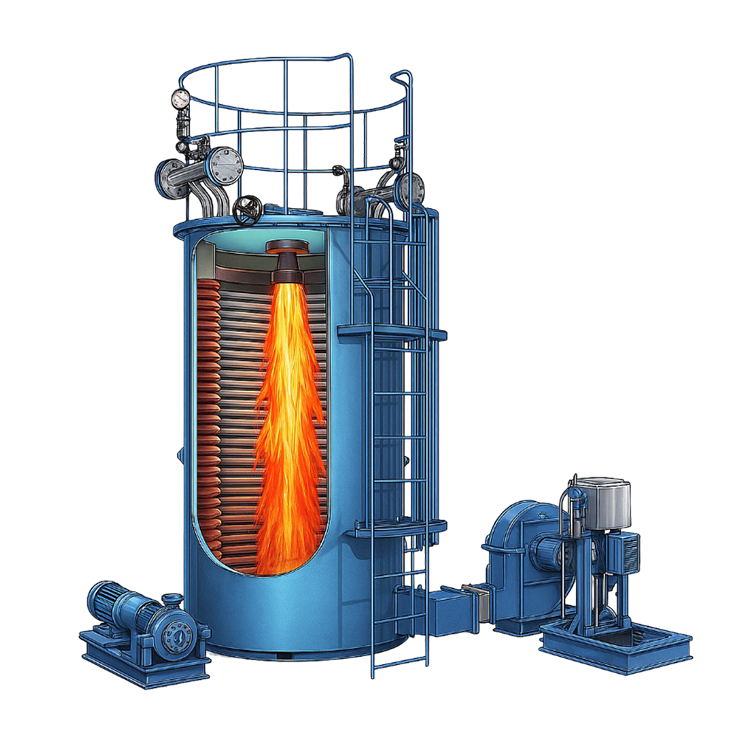

THERMPAC
سخان سائل حراري عمودي ثلاثي الممرات يعمل بالزيت والغاز
سلسلة THERMPAC سخان سائل حراري عمودي ثلاثي الممرات عالي الكفاءة، صُمم للعمليات الصناعية المتطلبة. صُممت بمرونة وقود متعددة الاستخدامات، ويمكن لـTHERMPAC العمل بكفاءة بمجموعة واسعة من الوقود السائل والغازي، بما في ذلك الزيوت الثقيلة والزيوت الخفيفة والغاز الطبيعي.
باستخدام تصميم متطور لنقل الحرارة الإشعاعي-الحملي ثلاثي الممرات، تضمن THERMPAC أقصى استرجاع للحرارة واقتصاد في الوقود مع الحفاظ على مساحة عمودية مدمجة.
نطاق التشغيل
- السعة: من 0.1 إلى 2.0 مليون كيلو كالوري/ساعة
- الوقود: زيوت ثقيلة وزيوت خفيفة وغازات
- درجة الحرارة: 300 درجة مئوية
أداء حراري فائق وسلامة
صُممت THERMPAC لتوفير درجات حرارة عملية عالية (حتى 300 درجة مئوية) مع الحفاظ على ضغوط تشغيل منخفضة جدًا. يقلل هذا بشكل كبير المخاطر والتكاليف المرتبطة بأنظمة البخار عالية الضغط.
- تصميم ثلاثي الممرات: تمر غازات الاحتراق عبر ثلاثة ممرات مميزة، مما يضمن أطول وقت تلامس ممكن مع سرپنتينات نقل الحرارة لأقصى كفاءة حرارية.
- مرونة الوقود: التبديل بسلاسة بين الزيوت الثقيلة (LDO/FO) والزيوت الخفيفة (الديزل) والغازات (GPL/CNG) حسب التوافر وفعالية التكلفة.
- تخطيط عمودي مدمج: يقلل التصميم العمودي متطلبات المساحة الأرضية ويتيح دمجًا أسهل في تخطيطات المصانع القائمة.
- ضغط منخفض، حرارة عالية: حققوا درجات حرارة ثابتة تصل إلى 350 درجة مئوية (بتصاميم خاصة) بضغوط جوية أو قريبة منها، مما يعزز سلامة المصنع الإجمالية.

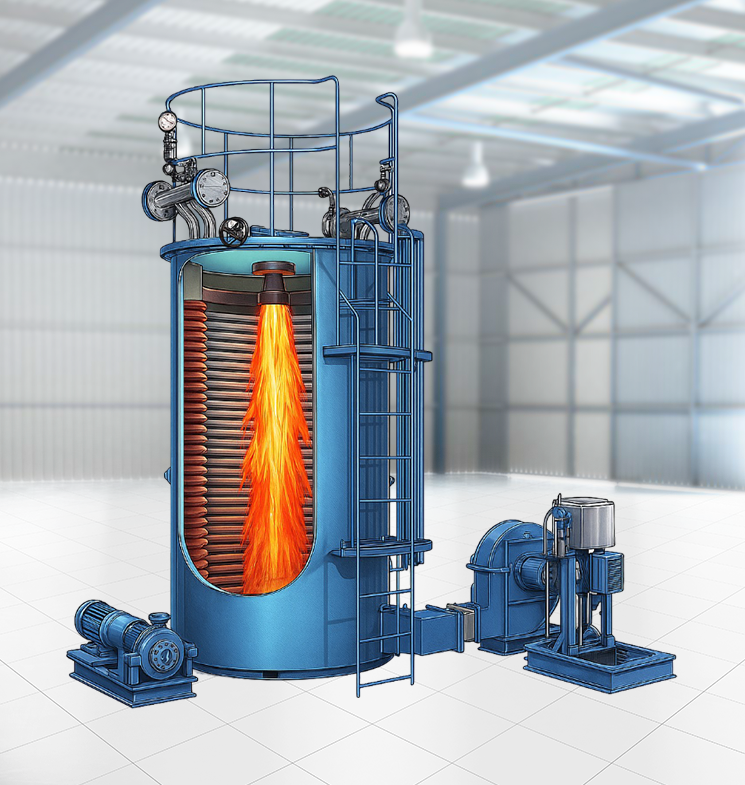

الميزات الرئيسية
- سرپنتينات عالية الكفاءة: تضمن الأنابيب بلا لحام الملفوفة بدقة تدفقًا مثاليًا للزيت وتمنع السخونة الزائدة الموضعية.
- أتمتة متقدمة: مجهزة بمحارق عالية الجودة ولوحة تحكم آلية بالكامل لتنظيم دقيق لدرجة الحرارة وأقفال أمان.
- سهولة الصيانة: يتيح التكوين العمودي وصولاً سهلاً إلى المحرق ومنافذ تنظيف السخام.
| المواصفة | الوحدة | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| عام | |||||||||
| أقصى إنتاجية حرارية | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| أقصى درجة حرارة تشغيل | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| ارتفاع درجة حرارة السائل الحراري | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| مدخل/مخرج الزيت الساخن | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| مساحة سطح تسخين السخان | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| سعة احتجاز الزيت للسخان | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| المحرق | محرق بنفث الضغط مركب من الأعلى | ||||||||
| نوع الوقود | الوقود | ديزل، غاز بترول مسال، غاز طبيعي، PNG، زيت وقود، LDO | |||||||
| كفاءة الغلايات | |||||||||
| بالغاز | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| بالزيت | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| استهلاك الوقود | |||||||||
| ديزل (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| زيت الوقود (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| غاز بترول مسال (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| غاز طبيعي (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| الحمل الكهربائي | |||||||||
| مضخة تدوير الزيت | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| منفاخ المحرق (زيت) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| مضخة الوقود | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| إجمالي الحمل الكهربائي | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| الأبعاد والوزن الإجمالي | |||||||||
| الطول × العرض × الارتفاع | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| الوزن الجاف | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| قطر أعلى المدخنة | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| ملاحظة: نظرًا لسعينا المستمر لتحسين منتجاتنا، نحتفظ بحق تعديل أو تغيير المواصفات أعلاه دون إشعار مسبق. | |||||||||
- القيمة الحرارية الإجمالية للديزل هي 10500 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لزيت الوقود هي 9600 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لـLDO هي 10200 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية لغاز البترول المسال هي 11000 كيلو كالوري/كجم.
- القيمة الحرارية الإجمالية للغاز الطبيعي هي 8900 كيلو كالوري/كجم.
الأسئلة الشائعة حول سخان السائل الحراري العمودي ثلاثي الممرات الذي يعمل بالزيت والغاز
يجبر التصميم ثلاثي الممرات غازات الاحتراق الساخنة على المرور عبر السخان ثلاث مرات قبل الخروج. يعظّم هذا الحرارة الممتصة من الزيت الحراري، مما ينتج كفاءة وقود أعلى بكثير ودرجات حرارة عادم أقل.
صُممت THERMPAC لمرونة متعددة الوقود. حسب المحرق المركب، يمكنكم استخدام الزيت الثقيل (FO)، وزيت الديزل الخفيف (LDO)، والديزل، والغاز الطبيعي، أو غاز البترول المسال. يتيح هذا لكم اختيار الوقود الأكثر اقتصادًا المتاح.
يمكن لسخانات السوائل الحرارية الوصول إلى 300 درجة مئوية بضغوط منخفضة جدًا (غالبًا أقل من 2-3 كجم/سم²)، بينما تتطلب الغلاية البخارية ضغطًا عاليًا جدًا (يفوق 85 كجم/سم²) للوصول إلى نفس درجة الحرارة. يجعل هذا أنظمة السائل الحراري أكثر أمانًا وأقل تكلفة في الصيانة.
التخطيط العمودي مثالي للمصانع ذات المساحة الأرضية المحدودة. كما يوفر دورانًا حراريًا أفضل للزيت ويبسّط صيانة المحرق، حيث يمكن الوصول إليه بسهولة.
يتضمن النظام العديد من أقفال الأمان، مثل مفاتيح تدفق الزيت المنخفض، وقواطع الحرارة العالية، وأجهزة استشعار فشل اللهب (للغاز/الزيت)، وصمامات تخفيف الضغط، مما يضمن عمل السخان بأمان على مدار الساعة طوال أيام الأسبوع.
