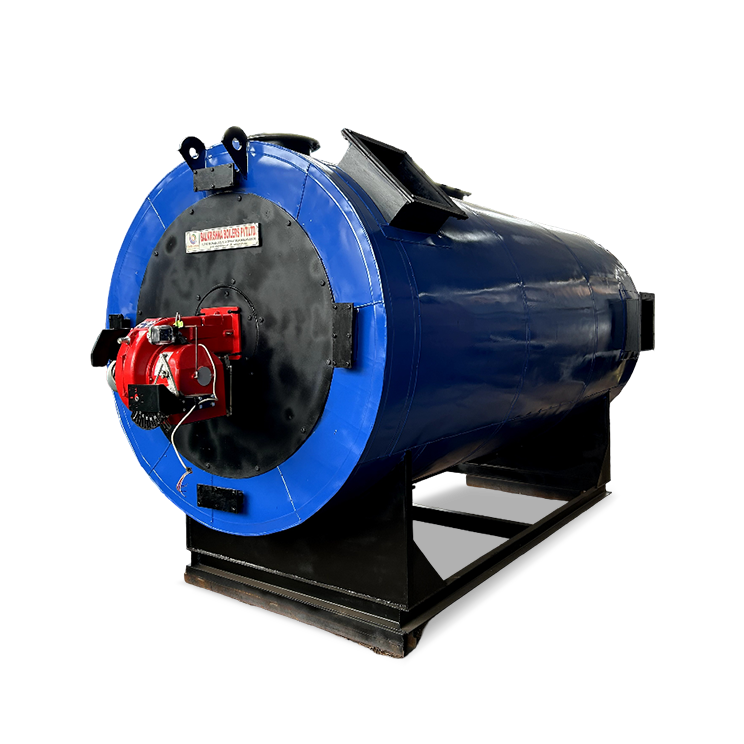

AIRJET
Générateur d'air chaud au fioul et au gaz
La série AIRJET est un générateur d'air chaud (HAG) horizontal, trois passes, à combustion indirecte, conçu pour une efficacité thermique maximale et une flexibilité opérationnelle. Conçu pour fournir de l'air chaud propre et prêt pour le procédé, l'AIRJET peut fonctionner avec une variété de combustibles liquides et gazeux, notamment les huiles lourdes, les huiles légères et le gaz naturel.
Plage de fonctionnement
- Capacité – de 0,1 à 2,0 millions de Kcal/h
- Combustible - huiles lourdes, huiles légères et gaz
- Température - jusqu'à 300 °C
Performance thermique autonome
L'AIRJET est une solution de chauffage complète qui élimine le besoin de systèmes secondaires coûteux. Contrairement aux installations traditionnelles, elle fournit directement de l'air à haute température (jusqu'à 300 °C), sans nécessiter de chaudière à vapeur ou de chauffe-fluide thermique. Cela réduit considérablement l'investissement en capital et simplifie l'infrastructure de votre usine.

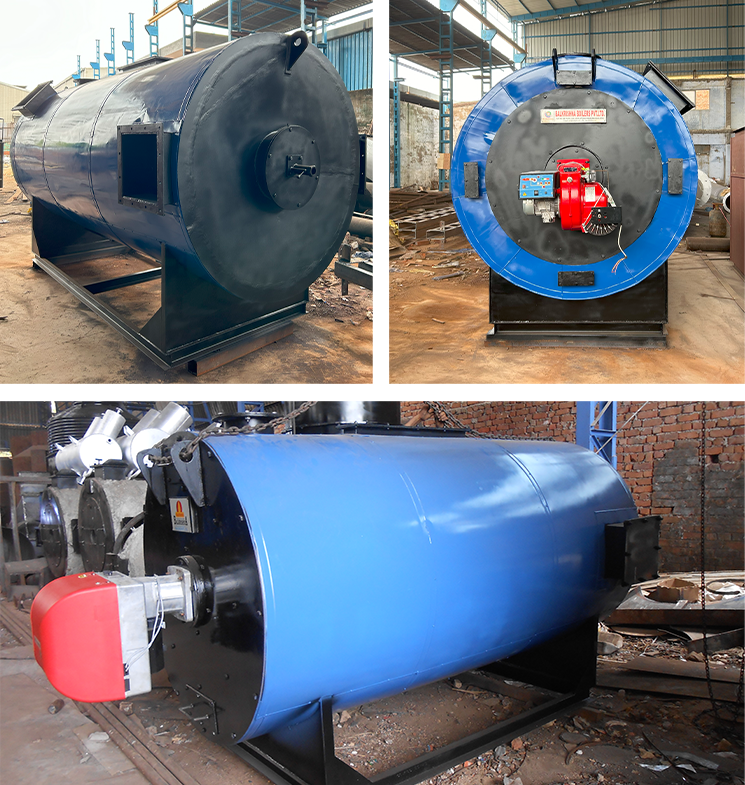

Principales caractéristiques et avantages
- Conception à combustion indirecte : L'air de procédé est chauffé via un échangeur de chaleur calandre-calandre haute efficacité. Cela garantit que les gaz de combustion ne se mélangent jamais à l'air de procédé, fournissant un air chaud propre et non contaminé pour les applications sensibles.
- Récupération de chaleur trois passes : Les gaz de combustion traversent trois passes distinctes, garantissant une absorption maximale de chaleur et une économie de combustible supérieure.
- Polyvalence multi-combustible : Conçue pour la flexibilité de combustible, l'AIRJET peut fonctionner sans effort au LDO, HSD, FO, gaz naturel ou GPL, vous permettant de changer selon les coûts du marché.
- Fonctionnement sans pression : Atteignez des températures de procédé jusqu'à 300 °C à pression atmosphérique. Cela élimine les risques de sécurité et les obstacles réglementaires associés aux récipients sous pression élevée.
- Construction robuste : Construite avec des matériaux résistants à la chaleur de haute qualité pour garantir une durabilité à long terme sous cyclage thermique industriel continu.
Applications industrielles
L'AIRJET est le choix idéal pour les industries nécessitant de grands volumes d'air chaud propre et sec :
- Chimie et engrais : Pour les sécheurs par pulvérisation, les sécheurs à lit fluidisé et les sécheurs rotatifs.
- Agroalimentaire et pharmacie : Pour le séchage de céréales, épices, poudres et herbes où l'air propre est obligatoire.
- Textile : Pour le chauffage de rames, le séchage de tissus et les procédés de durcissement.
- Céramique et peinture : Pour le chauffage de fours, le séchage de moules et les cabines de peinture en poudre.
- Agriculture : Pour le séchage à haute capacité de semences, de thé et de tabac.
| Spécification | Unité | AJ-10 | AJ-20 | AJ-30 | AJ-40 | AJ-60 | AJ-80 | AJ-100 | AJ-150 | AJ-200 | AJ-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Général | |||||||||||
| Puissance thermique maximale | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Température de sortie de l'air chaud | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Température d'entrée de l'air chaud | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Débit d'air à 300 °C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 | 19500 | 26000 | 32500 |
| Pression d'air à la sortie HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Brûleur | Brûleur : brûleur monobloc à jet de pression | ||||||||||
| Type de combustible | Combustible | Diesel, GPL, gaz naturel, PNG, FO, LDO | |||||||||
| Efficacité de la chaudière | |||||||||||
| Au gaz | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Au fioul | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consommation de combustible | |||||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Fioul lourd (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| GPL (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Gaz naturel (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Charge électrique | |||||||||||
| Ventilateur PA avec moteur | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 |
| Ventilateur du brûleur (fioul) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Pompe à combustible | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Charge électrique totale | H.P. | 5.37 | 8.00 | 10.50 | 15.90 | 21.10 | 26.10 | 33.00 | 43.00 | 56.60 | 68.60 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | |||||||||||
- Le PCS du diesel est de 10500 Kcal/kg.
- Le PCS du fioul lourd est de 9600 Kcal/kg.
- Le PCS du LDO est de 10200 Kcal/kg.
- Le PCS du GPL est de 11000 Kcal/kg.
- Le PCS du gaz naturel est de 8900 Kcal/kg.
Foire aux questions (FAQ) sur le générateur d'air chaud au fioul et au gaz
Dans un générateur à combustion indirecte, la flamme et les gaz de combustion restent à l'intérieur d'un échangeur de chaleur scellé, tandis que l'air de procédé passe à l'extérieur. Cela empêche la suie, le CO2 et d'autres sous-produits de combustion de contaminer votre produit — essentiel pour les industries alimentaire et pharmaceutique.
Oui. Si votre procédé ne nécessite que de l'air chaud (pour le séchage ou le chauffage des locaux), l'AIRJET est plus efficace car elle chauffe l'air directement. Vous évitez les pertes d'énergie associées au chauffage préalable de l'huile puis au transfert de cette chaleur à l'air.
Non. Comme l'AIRJET fonctionne à pression atmosphérique (ce n'est pas une chaudière sous pression), elle ne relève pas des réglementations IBR strictes exigeant un opérateur de chaudière certifié, la rendant plus facile et moins coûteuse à exploiter.
La conception à trois passes oblige les gaz chauds à traverser le générateur trois fois avant de sortir par la cheminée. Cela donne à l'air plus de temps pour « absorber » la chaleur, garantissant que très peu d'énergie est gaspillée sous forme d'échappement.
Oui. Avec un brûleur bi-combustible, vous pouvez passer entre combustibles liquides (comme le diesel) et gazeux (comme le gaz naturel) selon la disponibilité et le prix, offrant à votre installation une excellente sécurité énergétique.
