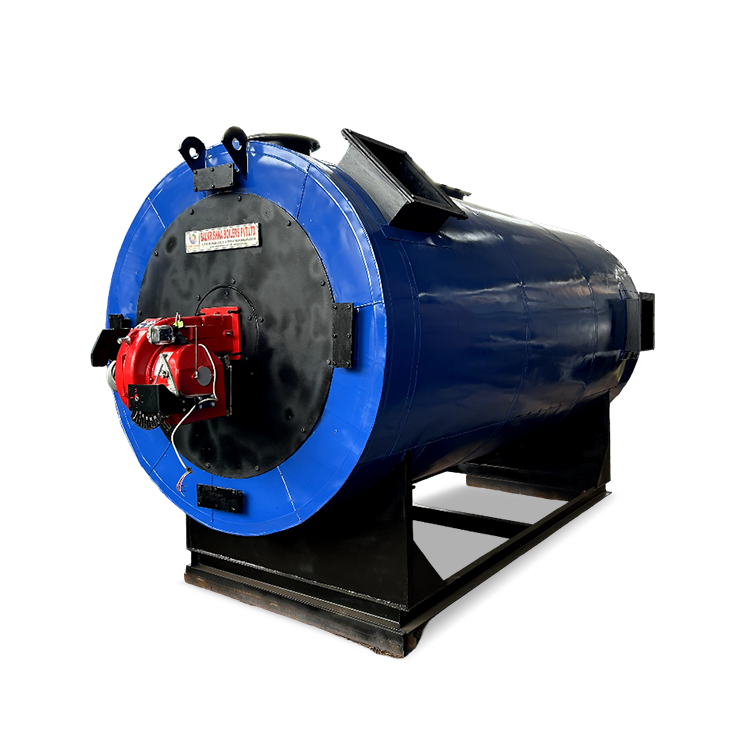

AIRJET
Öl- & Gasbefeuerter Heißlufterzeuger
Die AIRJET-Serie ist ein horizontaler, dreizügiger, indirekt befeuerter Heißlufterzeuger (HAG), konzipiert für maximale thermische Effizienz und betriebliche Flexibilität. Konzipiert, um saubere, prozessbereite Heißluft zu liefern, kann der AIRJET mit einer Vielzahl flüssiger und gasförmiger Brennstoffe befeuert werden, einschließlich Schwerölen, Leichtölen und Erdgas.
Betriebsbereich
- Kapazität – 0,1 Millionen kcal/h bis 2,0 Millionen kcal/h
- Brennstoff – Schweröle, Leichtöle und Gase
- Temperatur – bis 300°C
Eigenständige Thermische Leistung
Der AIRJET ist eine vollständige Heizlösung, die den Bedarf an teuren Sekundärsystemen eliminiert. Im Gegensatz zu traditionellen Anlagen liefert er Hochtemperaturluft (bis 300°C) direkt, ohne einen Dampfkessel oder Thermalölerhitzer zu benötigen. Dies reduziert erheblich die Kapitalinvestitionen und vereinfacht die Infrastruktur Ihrer Anlage.

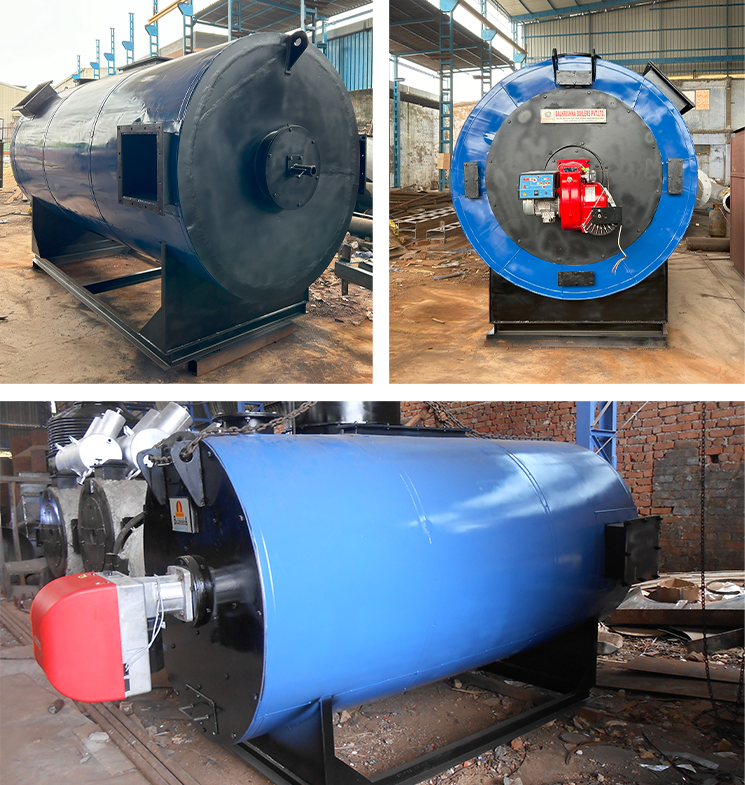

Hauptmerkmale & Vorteile
- Indirekt Befeuertes Design: Die Prozessluft wird über einen hocheffizienten Gehäuse-in-Gehäuse-Wärmetauscher erhitzt. Dies gewährleistet, dass sich die Verbrennungsgase nie mit der Prozessluft vermischen, was saubere, unkontaminierte Heißluft für empfindliche Anwendungen bietet.
- Dreizug-Wärmerückgewinnung: Die Verbrennungsgase durchlaufen drei verschiedene Züge, was maximale Wärmeabsorption und überlegene Brennstoffeinsparung gewährleistet.
- Multi-Brennstoff-Vielseitigkeit: Für Brennstoffflexibilität konzipiert, kann der AIRJET nahtlos LDO, HSD, FO, Erdgas oder Flüssiggas befeuern, sodass Sie basierend auf Marktkosten wechseln können.
- Druckfreier Betrieb: Erreichen Sie Prozesstemperaturen bis 300°C bei atmosphärischem Druck. Dies eliminiert die Sicherheitsrisiken und regulatorischen Hürden im Zusammenhang mit druckbeaufschlagten Hochdruckbehältern.
- Robuste Konstruktion: Gebaut mit hochwertigen, hitzebeständigen Materialien, um langfristige Haltbarkeit unter kontinuierlicher industrieller thermischer Zyklierung zu gewährleisten.
Branchenanwendungen
Der AIRJET ist die ideale Wahl für Industrien, die große Mengen sauberer, trockener Heißluft benötigen:
- Chemie & Düngemittel: Für Sprühtrockner, Wirbelschichttrockner und Rotationstrockner.
- Lebensmittel & Pharma: Zum Trocknen von Getreide, Gewürzen, Pulvern und Kräutern, wo saubere Luft obligatorisch ist.
- Textilien: Für Spannrahmenbeheizung, Stofftrocknung und Härtungsprozesse.
- Keramik & Farbe: Für Ofenbeheizung, Formentrocknung und Pulverbeschichtungskabinen.
- Landwirtschaft: Für Hochkapazitäts-Trocknung von Saatgut, Tee und Tabak.
| Spezifikation | Einheit | AJ-10 | AJ-20 | AJ-30 | AJ-40 | AJ-60 | AJ-80 | AJ-100 | AJ-150 | AJ-200 | AJ-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | |||||||||||
| Maximale Wärmeleistung | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Heißluft-Auslasstemperatur | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Heißluft-Einlasstemperatur | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Luftstrom @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 | 19500 | 26000 | 32500 |
| Luftdruck am HAG-Auslass | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Brenner | Brenner: Druckstrahl-Monoblock-Brenner | ||||||||||
| Brennstoffart | Brennstoff | DIESEL, LPG, NG., PNG, FO,LDO | |||||||||
| Kesselwirkungsgrad | |||||||||||
| Mit Gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Mit Öl | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Brennstoffverbrauch | |||||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Heizöl (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| Flüssiggas (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Erdgas (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Elektrische Last | |||||||||||
| PA-Gebläse mit Motor | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 |
| Brennergebläse (Öl) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Brennstoffpumpe | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Gesamte Elektrische Last | H.P. | 5.37 | 8.00 | 10.50 | 15.90 | 21.10 | 26.10 | 33.00 | 43.00 | 56.60 | 68.60 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | |||||||||||
- Der Heizwert von Diesel beträgt 10500 Kcal/kg.
- Der Heizwert von Heizöl beträgt 9600 Kcal/kg.
- Der Heizwert von LDO beträgt 10200 Kcal/kg.
- Der Heizwert von Flüssiggas beträgt 11000 Kcal/kg.
- Der Heizwert von Erdgas beträgt 8900 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Öl- & Gasbefeuerten Heißlufterzeuger
Bei einem indirekt befeuerten Erzeuger bleiben die Flamme und Verbrennungsgase in einem versiegelten Wärmetauscher, während die Prozessluft an der Außenseite vorbeiströmt. Dies verhindert, dass Ruß, CO2 und andere Verbrennungsnebenprodukte Ihr Produkt kontaminieren – unerlässlich für die Lebensmittel- und Pharmaindustrie.
Ja. Wenn Ihr Prozess nur Heißluft benötigt (zum Trocknen oder für Raumheizung), ist der AIRJET effizienter, da er die Luft direkt erhitzt. Sie vermeiden die Energieverluste, die mit der ersten Erhitzung von Öl und der anschließenden Übertragung dieser Wärme auf die Luft verbunden sind.
Nein. Da der AIRJET bei atmosphärischem Druck arbeitet (er ist kein druckbeaufschlagter Kessel), fällt er nicht unter die strengen IBR-Vorschriften, die einen zertifizierten Kesselbediener erfordern, was ihn einfacher und günstiger zu betreiben macht.
Das Dreizugdesign zwingt die heißen Gase, den Generator dreimal zu durchlaufen, bevor sie den Schornstein verlassen. Dies gibt der Luft mehr Zeit, die Wärme "aufzunehmen", was gewährleistet, dass sehr wenig Energie als Abgas verschwendet wird.
Ja. Mit einem Zweistoffbrenner können Sie zwischen flüssigen Brennstoffen (wie Diesel) und gasförmigen Brennstoffen (wie Erdgas) je nach Verfügbarkeit und Preis wechseln, was Ihrer Anlage hervorragende Energiesicherheit bietet.
