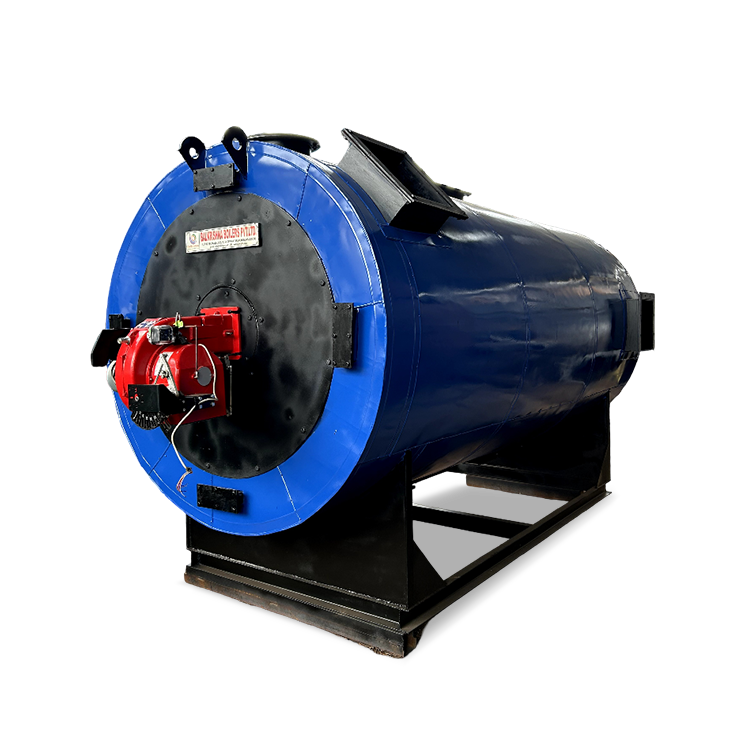

AIRJET
Generatore d'Aria Calda a Olio e Gas
La serie AIRJET è un generatore d'aria calda (HAG) orizzontale a tre passaggi, a fuoco indiretto, progettato per la massima efficienza termica e flessibilità operativa. Progettato per fornire aria calda pulita e pronta per il processo, l'AIRJET può essere alimentato utilizzando una varietà di combustibili liquidi e gassosi, tra cui oli pesanti, oli leggeri e gas naturale.
Gamma Operativa
- Capacità - da 0,1 milioni di Kcal/h a 2,0 milioni di Kcal/h
- Combustibile - oli pesanti, oli leggeri e gas
- Temperatura - fino a 300°C
Prestazioni Termiche Indipendenti
L'AIRJET è una soluzione di riscaldamento completa che elimina la necessità di costosi sistemi secondari. A differenza delle configurazioni tradizionali, fornisce aria ad alta temperatura (fino a 300°C) direttamente, senza richiedere una caldaia a vapore o un riscaldatore a fluido diatermico. Ciò riduce notevolmente l'investimento di capitale e semplifica l'infrastruttura del vostro stabilimento.

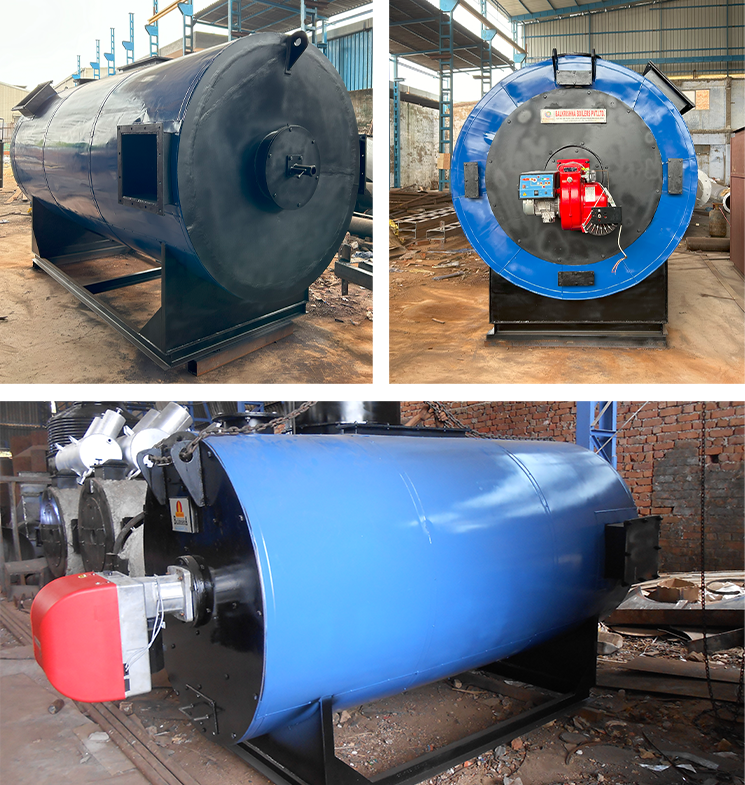

Caratteristiche e Vantaggi Chiave
- Design a Fuoco Indiretto: L'aria di processo viene riscaldata tramite uno scambiatore di calore shell-in-shell ad alta efficienza. Ciò garantisce che i gas di combustione non si mescolino mai con l'aria di processo, fornendo aria calda pulita e non contaminata per applicazioni sensibili.
- Recupero Termico a Tre Passaggi: I gas di combustione attraversano tre passaggi distinti, garantendo il massimo assorbimento di calore e un'economia del combustibile superiore.
- Versatilità Multi-Combustibile: Progettato per la flessibilità di combustibile, l'AIRJET può bruciare senza interruzioni LDO, HSD, FO, gas naturale o GPL, permettendovi di cambiare in base ai costi di mercato.
- Funzionamento Senza Pressione: Raggiungete temperature di processo fino a 300°C a pressione atmosferica. Ciò elimina i rischi per la sicurezza e gli ostacoli normativi associati ai recipienti pressurizzati ad alta pressione.
- Costruzione Robusta: Costruito con materiali di alta qualità resistenti al calore per garantire durata a lungo termine sotto continuo ciclo termico industriale.
Applicazioni Industriali
L'AIRJET è la scelta ideale per settori che richiedono grandi volumi di aria calda pulita e secca:
- Chimico e Fertilizzanti: Per essiccatori a spruzzo, essiccatori a letto fluido ed essiccatori rotativi.
- Alimentare e Farmaceutico: Per l'essiccazione di cereali, spezie, polveri ed erbe dove l'aria pulita è obbligatoria.
- Tessile: Per riscaldamento di ramifici, essiccazione dei tessuti e processi di cottura.
- Ceramica e Vernici: Per riscaldamento forni, essiccazione stampi e cabine di verniciatura a polvere.
- Agricoltura: Per l'essiccazione ad alta capacità di semi, tè e tabacco.
| Specifica | Unità | AJ-10 | AJ-20 | AJ-30 | AJ-40 | AJ-60 | AJ-80 | AJ-100 | AJ-150 | AJ-200 | AJ-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generale | |||||||||||
| Resa termica massima | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Temperatura Aria Calda in Uscita | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Temperatura Aria Calda in Ingresso | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Portata d'Aria @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 | 19500 | 26000 | 32500 |
| Pressione dell'Aria all'Uscita HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Bruciatore | Bruciatore: Bruciatore Monoblocco a Getto di Pressione | ||||||||||
| Tipo di Combustibile | Combustibile | GASOLIO, GPL, NG, PNG, FO, LDO | |||||||||
| Efficienza della Caldaia | |||||||||||
| Su Gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Su Olio | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consumo di Combustibile | |||||||||||
| Gasolio (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Olio Combustibile (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| GPL (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Gas naturale (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Carico Elettrico | |||||||||||
| Ventilatore P.A. con Motore | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 |
| Ventola Bruciatore (olio) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Pompa Combustibile | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Carico Elettrico Totale | H.P. | 5.37 | 8.00 | 10.50 | 15.90 | 21.10 | 26.10 | 33.00 | 43.00 | 56.60 | 68.60 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | |||||||||||
- Il GCV del gasolio è di 10500 Kcal/KG.
- Il GCV dell'olio combustibile è di 9600 Kcal/KG.
- Il GCV dell'LDO è di 10200 Kcal/KG.
- Il GCV del GPL è di 11000 Kcal/KG.
- Il GCV del gas naturale è di 8900 Kcal/KG.
Domande Frequenti (FAQ) sul Generatore d'Aria Calda a Olio e Gas
In un generatore a fuoco indiretto, la fiamma e i gas di combustione rimangono all'interno di uno scambiatore di calore sigillato, mentre l'aria di processo passa all'esterno. Ciò previene che fuliggine, CO2 e altri sottoprodotti di combustione contaminino il vostro prodotto, essenziale per i settori alimentare e farmaceutico.
Sì. Se il vostro processo richiede solo aria calda (per essiccazione o riscaldamento ambienti), l'AIRJET è più efficiente perché riscalda direttamente l'aria. Evitate le perdite energetiche associate al riscaldamento prima dell'olio e poi al trasferimento di quel calore all'aria.
No. Poiché l'AIRJET opera a pressione atmosferica (non è una caldaia pressurizzata), non rientra nelle rigorose normative IBR che richiedono un operatore di caldaia certificato, rendendolo più facile ed economico da gestire.
Il design a tre passaggi costringe i gas caldi ad attraversare il generatore tre volte prima di uscire dal camino. Ciò dà all'aria più tempo per "assorbire" il calore, garantendo che pochissima energia venga sprecata come scarico.
Sì. Con un bruciatore a doppio combustibile, potete passare tra combustibili liquidi (come gasolio) e combustibili gassosi (come gas naturale) a seconda della disponibilità e del prezzo, offrendo al vostro stabilimento un'eccellente sicurezza energetica.
