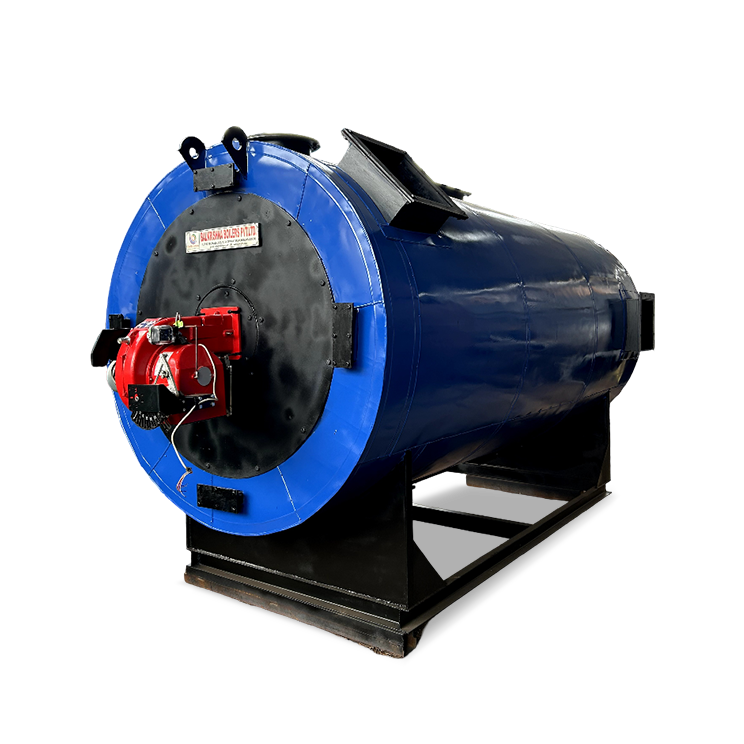

AIRJET
Generador de Aire Caliente de Aceite y Gas
La Serie AIRJET es un generador de aire caliente (HAG) horizontal de tres pasos y combustión indirecta, diseñado para la máxima eficiencia térmica y flexibilidad operativa. Diseñado para proporcionar aire caliente limpio y listo para el proceso, el AIRJET puede alimentarse con una variedad de combustibles líquidos y gaseosos, incluyendo aceites pesados, aceites ligeros y gas natural.
Rango de Funcionamiento
- Capacidad – de 0,1 a 2,0 millones de Kcal/hr
- Combustible - aceites pesados, aceites ligeros y gases
- Temperatura - hasta 300°C
Rendimiento Térmico Independiente
El AIRJET es una solución de calefacción completa que elimina la necesidad de sistemas secundarios costosos. A diferencia de las instalaciones tradicionales, entrega aire a alta temperatura (hasta 300°C) directamente, sin requerir una caldera de vapor o un calentador de fluido térmico. Esto reduce significativamente la inversión de capital y simplifica la infraestructura de su planta.
Principales Características y Ventajas
- Diseño de Combustión Indirecta: El aire de proceso se calienta a través de un intercambiador de calor de carcasa y carcasa de alta eficiencia. Esto garantiza que los gases de combustión nunca se mezclen con el aire de proceso, proporcionando aire caliente limpio y no contaminado para aplicaciones sensibles.
- Recuperación de Calor de Tres Pasos: Los gases de combustión viajan a través de tres pasos distintos, garantizando la máxima absorción de calor y una economía de combustible superior.
- Versatilidad Multicombustible: Diseñado para la flexibilidad de combustible, el AIRJET puede quemar sin problemas LDO, HSD, FO, gas natural o GLP, permitiéndole cambiar según los costos del mercado.
- Operación Libre de Presión: Alcance temperaturas de proceso de hasta 300°C a presión atmosférica. Esto elimina los riesgos de seguridad y los obstáculos regulatorios asociados con los recipientes presurizados de alta presión.
- Construcción Robusta: Construida con materiales resistentes al calor de alta calidad para garantizar la durabilidad a largo plazo bajo el ciclado térmico industrial continuo.
Aplicaciones Industriales
El AIRJET es la opción ideal para industrias que requieren grandes volúmenes de aire caliente limpio y seco:
- Química y Fertilizantes: Para secadores por aspersión, secadores de lecho fluidizado y secadores rotativos.
- Alimentos y Farmacéutica: Para secar granos, especias, polvos y hierbas donde el aire limpio es obligatorio.
- Textiles: Para calefacción de rameadoras, secado de telas y procesos de curado.
- Cerámica y Pintura: Para calefacción de hornos, secado de moldes y cabinas de recubrimiento en polvo.
- Agricultura: Para secado de semillas, té y tabaco de alta capacidad.
| Especificación | Unidad | AJ-10 | AJ-20 | AJ-30 | AJ-40 | AJ-60 | AJ-80 | AJ-100 | AJ-150 | AJ-200 | AJ-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| General | |||||||||||
| Producción máxima de calor | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Temperatura de Salida del Aire Caliente | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Temperatura de Entrada del Aire Caliente | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Flujo de Aire @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 | 19500 | 26000 | 32500 |
| Presión de Aire en la Salida del HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Quemador | Quemador: Quemador Monobloque de Chorro de Presión | ||||||||||
| Tipo de Combustible | Combustible | DIÉSEL, GLP, GN, PNG, FO, LDO | |||||||||
| Eficiencia de la Caldera | |||||||||||
| Con Gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Con Aceite | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consumo de Combustible | |||||||||||
| Diésel (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Aceite Combustible (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| GLP (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Gas natural (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Carga Eléctrica | |||||||||||
| Ventilador P.A. con Motor | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 |
| Soplador del Quemador (aceite) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Bomba de Combustible | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Carga Eléctrica Total | H.P. | 5.37 | 8.00 | 10.50 | 15.90 | 21.10 | 26.10 | 33.00 | 43.00 | 56.60 | 68.60 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | |||||||||||
- El PCS del diésel es de 10500 Kcal/kg.
- El PCS del aceite combustible es de 9600 Kcal/kg.
- El PCS del LDO es de 10200 Kcal/kg.
- El PCS del GLP es de 11000 Kcal/kg.
- El PCS del gas natural es de 8900 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre el Generador de Aire Caliente de Aceite y Gas
En un generador de combustión indirecta, la llama y los gases de combustión permanecen dentro de un intercambiador de calor sellado, mientras que el aire de proceso pasa por el exterior. Esto evita que el hollín, el CO2 y otros subproductos de combustión contaminen su producto, esencial para las industrias alimentaria y farmacéutica.
Sí. Si su proceso solo requiere aire caliente (para secado o calefacción de espacios), el AIRJET es más eficiente porque calienta el aire directamente. Evita las pérdidas de energía asociadas con calentar el aceite primero y luego transferir ese calor al aire.
No. Dado que el AIRJET opera a presión atmosférica (no es una caldera presurizada), no cae bajo las estrictas regulaciones IBR que requieren un operador de caldera certificado, haciéndolo más fácil y económico de operar.
El diseño de tres pasos obliga a los gases calientes a viajar a través del generador tres veces antes de salir por la chimenea. Esto le da al aire más tiempo para "absorber" el calor, garantizando que muy poca energía se desperdicie como escape.
Sí. Con un quemador de doble combustible, puede cambiar entre combustibles líquidos (como diésel) y combustibles gaseosos (como gas natural) según la disponibilidad y el precio, proporcionando a su instalación una excelente seguridad energética.
