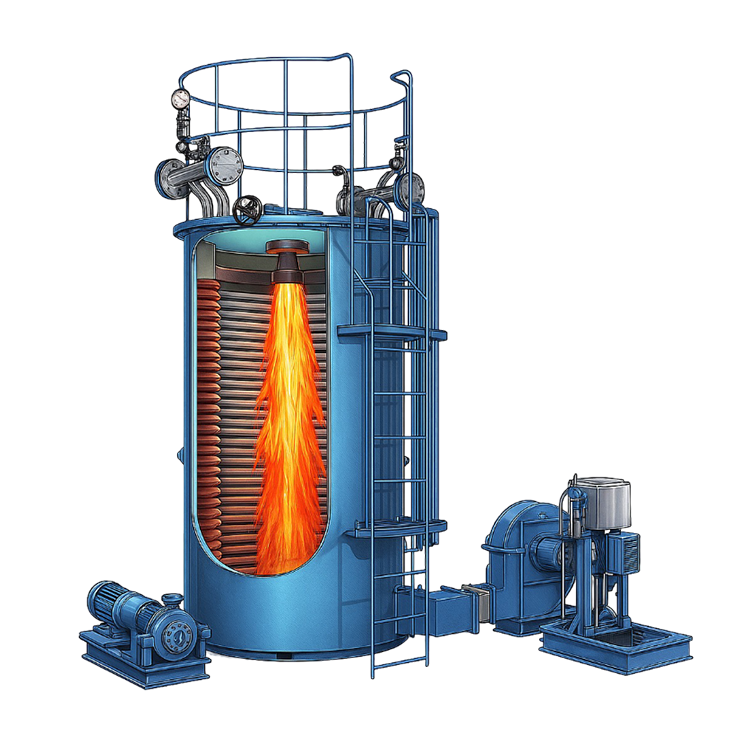

THERMPAC
Chauffe-fluide thermique vertical trois passes au fioul et au gaz
La série THERMPAC est un chauffe-fluide thermique vertical trois passes haute efficacité, conçu pour les procédés industriels exigeants. Conçue avec une flexibilité de combustible polyvalente, la THERMPAC peut fonctionner efficacement avec un large éventail de combustibles liquides et gazeux, notamment les huiles lourdes, les huiles légères et le gaz naturel.
En utilisant une conception sophistiquée de transfert de chaleur radiant-convectif à trois passes, la THERMPAC garantit une récupération de chaleur maximale et une économie de combustible tout en conservant un encombrement vertical compact.
Plage de fonctionnement
- Capacité – de 0,1 à 2,0 millions de Kcal/h
- Combustible - huiles lourdes, huiles légères et gaz
- Température - 300 °C
Performance thermique et sécurité supérieures
La THERMPAC est conçue pour fournir des températures de procédé élevées (jusqu'à 300 °C) tout en maintenant des pressions de fonctionnement très basses. Cela réduit considérablement les risques et coûts associés aux systèmes de vapeur haute pression.
- Conception à trois passes : Les gaz de combustion traversent trois passes distinctes, garantissant le temps de contact le plus long possible avec les serpentins d'échange thermique pour une efficacité thermique maximale.
- Flexibilité de combustible : Passez sans effort entre huiles lourdes (LDO/FO), huiles légères (diesel) et gaz (GPL/GNC) selon la disponibilité et la rentabilité.
- Disposition verticale compacte : La conception verticale minimise les besoins en espace au sol et facilite l'intégration dans les agencements d'usine existants.
- Basse pression, haute chaleur : Atteignez des températures constantes jusqu'à 350 °C (avec des conceptions spéciales) à des pressions atmosphériques ou proches de l'atmosphérique, améliorant la sécurité globale de l'usine.

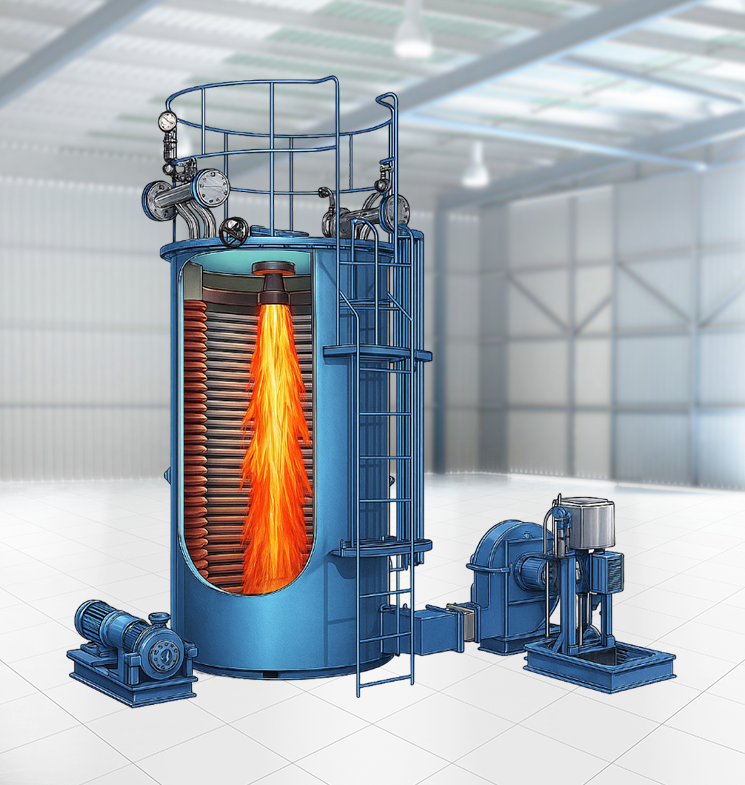

Principales caractéristiques
- Serpentins haute efficacité : Des tubes sans soudure enroulés avec précision garantissent un débit d'huile optimal et évitent la surchauffe localisée.
- Automatisation avancée : Équipée de brûleurs de haute qualité et d'un panneau de contrôle entièrement automatique pour une régulation précise de la température et des verrouillages de sécurité.
- Facilité de maintenance : La configuration verticale permet un accès facile au brûleur et aux orifices de nettoyage de suie.
| Spécification | Unité | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Général | |||||||||
| Puissance thermique maximale | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Température de service maximale | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Élévation de température du fluide thermique | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrée/sortie d'huile chaude | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Surface de chauffe du chauffe-fluide | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| Capacité de rétention d'huile du chauffe-fluide | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Brûleur | Brûleur à jet de pression monté en haut | ||||||||
| Type de combustible | Combustible | Diesel, GPL, gaz naturel, PNG, FO, LDO | |||||||
| Efficacité des chaudières | |||||||||
| Au gaz | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Au fioul | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consommation de combustible | |||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Fioul lourd (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| GPL (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Gaz naturel (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Charge électrique | |||||||||
| Pompe de circulation d'huile | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilateur du brûleur (fioul) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Pompe à combustible | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Charge électrique totale | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Dimensions et poids globaux | |||||||||
| L x l x H | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Poids à vide | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Diamètre supérieur de la cheminée | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | |||||||||
- Le PCS du diesel est de 10500 Kcal/kg.
- Le PCS du fioul lourd est de 9600 Kcal/kg.
- Le PCS du LDO est de 10200 Kcal/kg.
- Le PCS du GPL est de 11000 Kcal/kg.
- Le PCS du gaz naturel est de 8900 Kcal/kg.
Foire aux questions (FAQ) sur le chauffe-fluide thermique vertical trois passes au fioul et au gaz
Une conception à trois passes oblige les gaz de combustion chauds à traverser le chauffe-fluide trois fois avant de sortir. Cela maximise la chaleur absorbée par l'huile thermique, entraînant une efficacité de combustible bien plus élevée et des températures d'échappement plus basses.
La THERMPAC est conçue pour la flexibilité multi-combustible. Selon le brûleur installé, vous pouvez utiliser du fioul lourd (FO), du gasoil léger (LDO), du diesel, du gaz naturel ou du GPL. Cela vous permet de choisir le combustible le plus économique disponible.
Les chauffe-fluides thermiques peuvent atteindre 300 °C à de très basses pressions (souvent inférieures à 2-3 kg/cm²), tandis qu'une chaudière à vapeur nécessiterait une pression extrêmement élevée (plus de 85 kg/cm²) pour atteindre cette même température. Cela rend les systèmes à fluide thermique plus sûrs et moins coûteux à entretenir.
La disposition verticale est idéale pour les usines à espace au sol limité. Elle offre également une meilleure circulation thermique de l'huile et simplifie la maintenance du brûleur, celui-ci étant facilement accessible.
Le système comprend plusieurs verrouillages de sécurité, tels que des détecteurs de faible débit d'huile, des coupures haute température, des capteurs de défaillance de flamme (pour gaz/fioul) et des soupapes de décharge de pression, garantissant que le chauffe-fluide fonctionne en toute sécurité 24h/24 et 7j/7.
