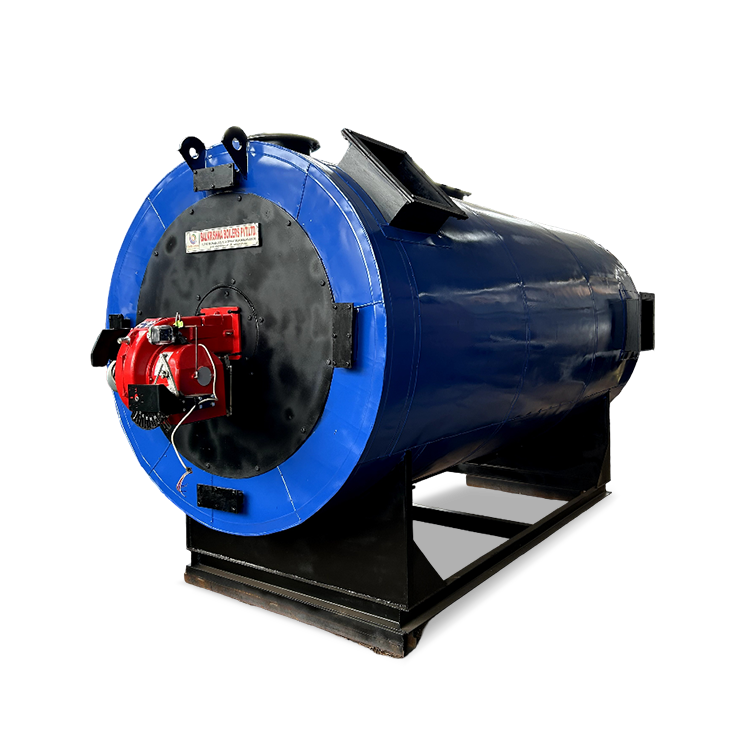

AIRJET
Генератор горячего воздуха на масле и газе
Серия AIRJET — это горизонтальный трехходовой генератор горячего воздуха (HAG) косвенного нагрева, спроектированный для максимальной тепловой эффективности и эксплуатационной гибкости. Разработанный для получения чистого, готового к применению горячего воздуха, AIRJET может работать на различных видах жидкого и газообразного топлива, включая тяжелые масла, легкие масла и природный газ.
Рабочий диапазон
- Мощность — от 0,1 до 2,0 млн ккал/ч
- Топливо — тяжелые масла, легкие масла и газы
- Температура — до 300 ºC
Автономная тепловая производительность
AIRJET — это комплексное решение для отопления, устраняющее необходимость в дорогостоящих вторичных системах. В отличие от традиционных установок, он напрямую обеспечивает высокотемпературный воздух (до 300°C) без необходимости в паровом котле или термомасляном нагревателе. Это значительно снижает капитальные вложения и упрощает инфраструктуру вашего предприятия.

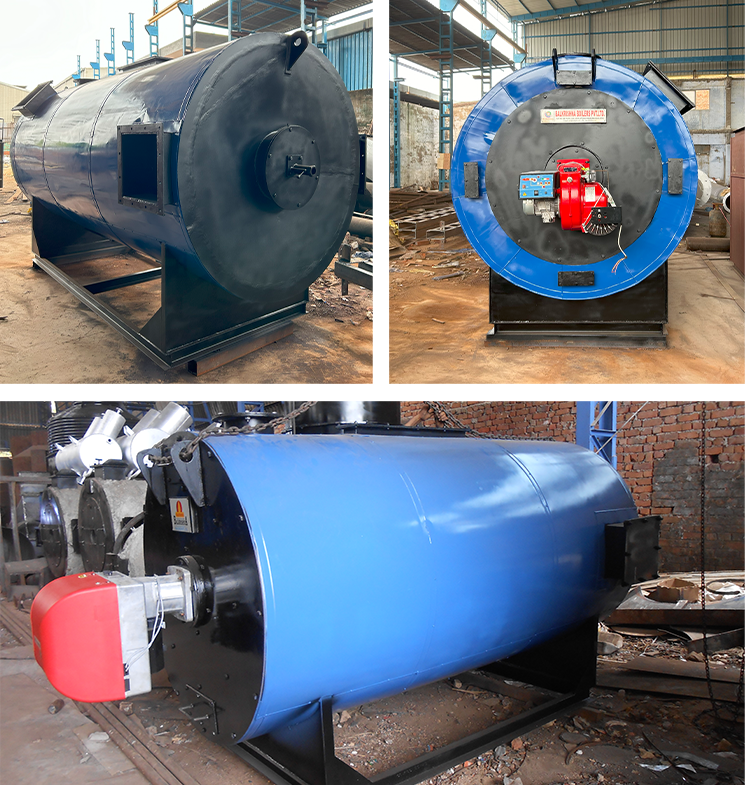

Ключевые особенности и преимущества
- Конструкция косвенного нагрева: Технологический воздух нагревается через высокоэффективный корпусный теплообменник. Это гарантирует, что продукты сгорания никогда не смешиваются с технологическим воздухом, обеспечивая чистый, незагрязненный горячий воздух для чувствительных применений.
- Трехходовая рекуперация тепла: Продукты сгорания проходят через три отдельных хода, обеспечивая максимальное поглощение тепла и превосходную экономию топлива.
- Многотопливная универсальность: Спроектированный для гибкости по топливу, AIRJET может беспрепятственно работать на LDO, HSD, FO, природном газе или LPG, позволяя переключаться в зависимости от рыночных цен.
- Безнапорная работа: Достигайте технологических температур до 300°C при атмосферном давлении. Это устраняет риски безопасности и регуляторные препятствия, связанные с сосудами высокого давления.
- Прочная конструкция: Изготовлена из высококачественных термостойких материалов для обеспечения долговечности при непрерывном промышленном термоциклировании.
Отрасли применения
AIRJET — идеальный выбор для отраслей, требующих больших объемов чистого сухого горячего воздуха:
- Химическая промышленность и удобрения: Для распылительных сушилок, сушилок с псевдоожиженным слоем и роторных сушилок.
- Пищевая и фармацевтическая промышленность: Для сушки зерна, специй, порошков и трав, где обязателен чистый воздух.
- Текстильная промышленность: Для нагрева ширильных машин, сушки и отверждения тканей.
- Керамика и лакокрасочная промышленность: Для нагрева печей, сушки форм и камер порошковой покраски.
- Сельское хозяйство: Для сушки больших объемов семян, чая и табака.
| Характеристика | Единица измерения | AJ-10 | AJ-20 | AJ-30 | AJ-40 | AJ-60 | AJ-80 | AJ-100 | AJ-150 | AJ-200 | AJ-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||||
| Максимальная тепловая мощность | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Температура горячего воздуха на выходе | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Температура горячего воздуха на входе | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Расход воздуха при 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 | 19500 | 26000 | 32500 |
| Давление воздуха на выходе HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Горелка | Горелка: моноблочная горелка распыления давлением | ||||||||||
| Вид топлива | Топливо | ДИЗЕЛЬ, LPG, NG, PNG, FO, LDO | |||||||||
| КПД котла | |||||||||||
| На газе | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| На масле | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Расход топлива | |||||||||||
| Дизель (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Топочный мазут (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Природный газ (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Электрическая нагрузка | |||||||||||
| Вентилятор первичного воздуха с электродвигателем | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 |
| Вентилятор горелки (масло) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Топливный насос | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Общая электрическая нагрузка | H.P. | 5.37 | 8.00 | 10.50 | 15.90 | 21.10 | 26.10 | 33.00 | 43.00 | 56.60 | 68.60 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||||
- Теплотворная способность дизеля составляет 10500 ккал/кг.
- Теплотворная способность топочного мазута составляет 9600 ккал/кг.
- Теплотворная способность LDO составляет 10200 ккал/кг.
- Теплотворная способность LPG составляет 11000 ккал/кг.
- Теплотворная способность природного газа составляет 8900 ккал/кг.
Часто задаваемые вопросы (FAQ) о генераторе горячего воздуха на масле и газе
В генераторе косвенного нагрева пламя и продукты сгорания остаются внутри герметичного теплообменника, а технологический воздух проходит снаружи. Это предотвращает загрязнение вашего продукта сажей, CO2 и другими побочными продуктами сгорания — что необходимо для пищевой и фармацевтической промышленности.
Да. Если ваш процесс требует только горячего воздуха (для сушки или отопления помещений), AIRJET более эффективен, поскольку нагревает воздух напрямую. Вы избегаете потерь энергии, связанных с сначала нагревом масла, а затем передачей этого тепла воздуху.
Нет. Поскольку AIRJET работает при атмосферном давлении (это не котел под давлением), он не подпадает под строгие нормы IBR, требующие сертифицированного оператора котла, что делает его более простым и дешевым в эксплуатации.
Трехходовая конструкция заставляет горячие газы пройти через генератор трижды перед выходом в дымовую трубу. Это дает воздуху больше времени, чтобы «впитать» тепло, гарантируя минимальные потери энергии с выхлопом.
Да. С двухтопливной горелкой вы можете переключаться между жидким топливом (например, дизелем) и газообразным топливом (например, природным газом) в зависимости от доступности и цены, обеспечивая вашему предприятию отличную энергетическую безопасность.
