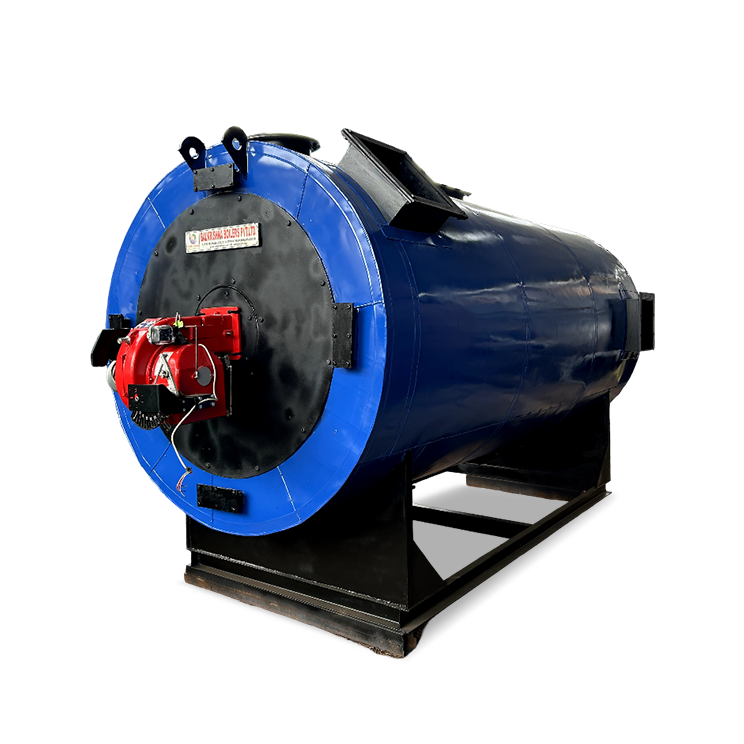

AIRJET
Generator gorącego powietrza opalany olejem i gazem
Seria AIRJET to poziomy, trzyciągowy generator gorącego powietrza (HAG) o ogrzewaniu pośrednim, zaprojektowany dla maksymalnej sprawności cieplnej i elastyczności eksploatacyjnej. Zaprojektowany, aby dostarczać czyste, gotowe do procesu gorące powietrze, AIRJET może być opalany różnorodnymi paliwami ciekłymi i gazowymi, w tym olejami ciężkimi, olejami lekkimi i gazem ziemnym.
Zakres pracy
- Wydajność – od 0,1 mln kcal/godz. do 2,0 mln kcal/godz.
- Paliwo – oleje ciężkie, oleje lekkie i gazy
- Temperatura – do 300 ºC
Samodzielna wydajność cieplna
AIRJET to kompletne rozwiązanie grzewcze, które eliminuje potrzebę kosztownych systemów pomocniczych. W przeciwieństwie do tradycyjnych układów, dostarcza wysokotemperaturowe powietrze (do 300°C) bezpośrednio, bez konieczności stosowania kotła parowego czy nagrzewnicy oleju termalnego. Znacząco redukuje to nakłady inwestycyjne i upraszcza infrastrukturę Państwa zakładu.

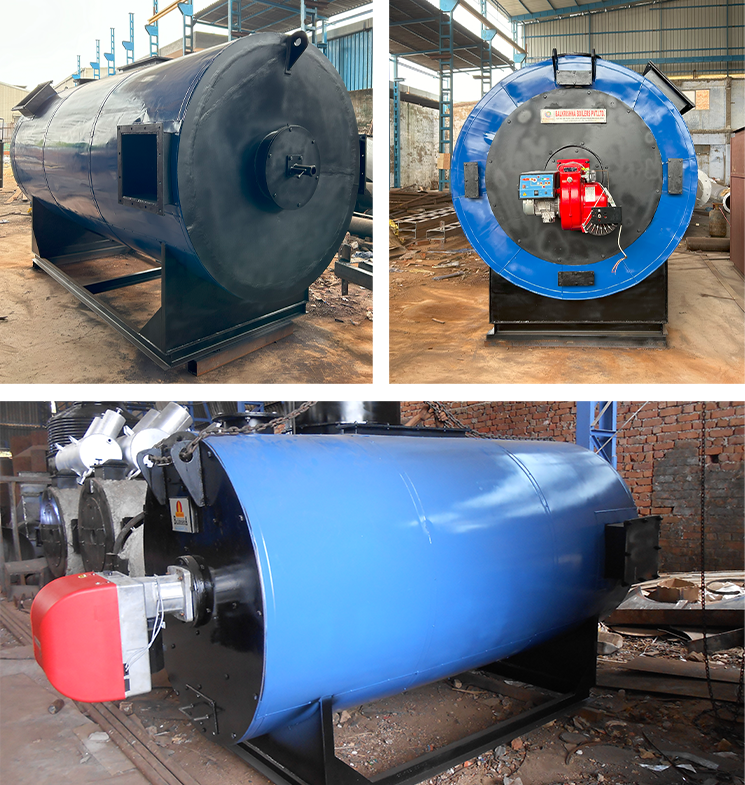

Kluczowe cechy i zalety
- Konstrukcja ogrzewania pośredniego: Powietrze procesowe jest podgrzewane za pomocą wysokowydajnego wymiennika ciepła płaszczowo-płaszczowego. Zapewnia to, że gazy spalinowe nigdy nie mieszają się z powietrzem procesowym, dostarczając czyste, niezanieczyszczone gorące powietrze dla wrażliwych zastosowań.
- Trzyciągowy odzysk ciepła: Gazy spalinowe przepływają przez trzy odrębne ciągi, zapewniając maksymalne pochłanianie ciepła i doskonałą oszczędność paliwa.
- Wszechstronność wielopaliwowa: Zaprojektowany z myślą o elastyczności paliwowej, AIRJET może płynnie spalać LDO, HSD, FO, gaz ziemny lub LPG, umożliwiając przełączanie w zależności od kosztów rynkowych.
- Praca bezciśnieniowa: Osiągaj temperatury procesowe do 300°C przy ciśnieniu atmosferycznym. Eliminuje to zagrożenia bezpieczeństwa i przeszkody regulacyjne związane ze zbiornikami ciśnieniowymi wysokiego ciśnienia.
- Solidna konstrukcja: Zbudowany z wysokogatunkowych, żaroodpornych materiałów, aby zapewnić długoterminową trwałość podczas ciągłych przemysłowych cykli termicznych.
Zastosowania przemysłowe
AIRJET jest idealnym wyborem dla branż wymagających dużych ilości czystego, suchego, gorącego powietrza:
- Chemia i nawozy: Do suszarni rozpyłowych, suszarni fluidalnych i suszarni bębnowych.
- Żywność i farmacja: Do suszenia zbóż, przypraw, proszków i ziół, gdzie czyste powietrze jest obowiązkowe.
- Tekstylia: Do ogrzewania ram napinających, suszenia tkanin i procesów utwardzania.
- Ceramika i farby: Do ogrzewania pieców, suszenia form i kabin do malowania proszkowego.
- Rolnictwo: Do suszenia nasion, herbaty i tytoniu na dużą skalę.
| Specyfikacja | Jednostka | AJ-10 | AJ-20 | AJ-30 | AJ-40 | AJ-60 | AJ-80 | AJ-100 | AJ-150 | AJ-200 | AJ-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ogólne | |||||||||||
| Maksymalna moc cieplna | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Temperatura gorącego powietrza na wylocie | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Temperatura gorącego powietrza na wlocie | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Przepływ powietrza @ 300°C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 | 19500 | 26000 | 32500 |
| Ciśnienie powietrza na wylocie z nagrzewnicy | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Palnik | Palnik: monoblokowy palnik strumieniowo-ciśnieniowy | ||||||||||
| Rodzaj paliwa | Paliwo | OLEJ NAPĘDOWY, LPG, NG., PNG, FO,LDO | |||||||||
| Sprawność kotła | |||||||||||
| Na gazie | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Na oleju | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Zużycie paliwa | |||||||||||
| Olej napędowy (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Olej opałowy (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Gaz ziemny (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Obciążenie elektryczne | |||||||||||
| Wentylator P.A. z silnikiem | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 |
| Dmuchawa palnika (olej) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Pompa paliwa | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Całkowite obciążenie elektryczne | H.P. | 5.37 | 8.00 | 10.50 | 15.90 | 21.10 | 26.10 | 33.00 | 43.00 | 56.60 | 68.60 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | |||||||||||
- Wartość opałowa (GCV) oleju napędowego wynosi 10500 kcal/kg.
- Wartość opałowa (GCV) oleju opałowego wynosi 9600 kcal/kg.
- Wartość opałowa (GCV) LDO wynosi 10200 kcal/kg.
- Wartość opałowa (GCV) LPG wynosi 11000 kcal/kg.
- Wartość opałowa (GCV) gazu ziemnego wynosi 8900 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące generatora gorącego powietrza opalanego olejem i gazem
W generatorze o ogrzewaniu pośrednim płomień i gazy spalinowe pozostają wewnątrz szczelnego wymiennika ciepła, podczas gdy powietrze procesowe przepływa po jego zewnętrznej stronie. Zapobiega to zanieczyszczaniu Państwa produktu sadzą, CO2 i innymi produktami ubocznymi spalania – co jest niezbędne dla przemysłu spożywczego i farmaceutycznego.
Tak. Jeśli Państwa proces wymaga tylko gorącego powietrza (do suszenia lub ogrzewania pomieszczeń), AIRJET jest wydajniejszy, ponieważ podgrzewa powietrze bezpośrednio. Unikają Państwo strat energii związanych z najpierw podgrzewaniem oleju, a następnie przekazywaniem tego ciepła do powietrza.
Nie. Ponieważ AIRJET pracuje pod ciśnieniem atmosferycznym (nie jest kotłem ciśnieniowym), nie podlega rygorystycznym przepisom IBR wymagającym certyfikowanego operatora kotła, co czyni go łatwiejszym i tańszym w eksploatacji.
Konstrukcja trzyciągowa zmusza gorące gazy do trzykrotnego przepływu przez generator przed opuszczeniem komina. Daje to powietrzu więcej czasu na „wchłonięcie” ciepła, zapewniając, że bardzo mało energii jest tracone wraz ze spalinami.
Tak. Dzięki palnikowi dwupaliwowemu mogą Państwo przełączać się między paliwami ciekłymi (jak olej napędowy) a gazowymi (jak gaz ziemny), w zależności od dostępności i ceny, zapewniając Państwa zakładowi doskonałe bezpieczeństwo energetyczne.
