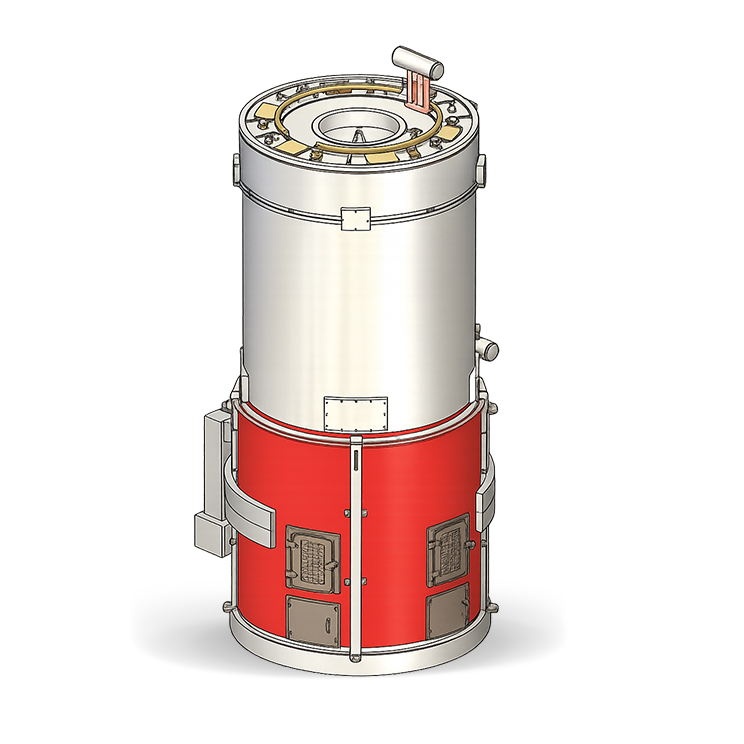

SÉRIE VTFH
Chaudière à eau chaude au bois et à la biomasse
La série VTFH est une chaudière à eau chaude verticale à tubes de fumée à quatre passes, haute performance, spécifiquement conçue pour utiliser des combustibles solides renouvelables comme les bûches de bois et les briquettes de biomasse. En combinant un foyer de combustion robuste avec une technologie avancée de récupération de chaleur, la série VTFH offre une solution de chauffage durable et économique pour divers procédés industriels.
Plage de fonctionnement
- Capacité – de 50 000 à 300 000 Kcal/h
- Combustible - bûches de bois, briquettes de biomasse
- Température - jusqu'à 90 °C
Conçue pour une récupération de chaleur maximale
La série VTFH se distingue dans l'industrie grâce à sa conception unique à quatre passes. La plupart des chaudières standard utilisent deux ou trois passes, mais notre configuration à quatre passes garantit que les gaz de combustion chauds restent en contact avec l'échangeur de chaleur plus longtemps. Cela se traduit par une efficacité thermique nettement plus élevée et une consommation de combustible réduite.

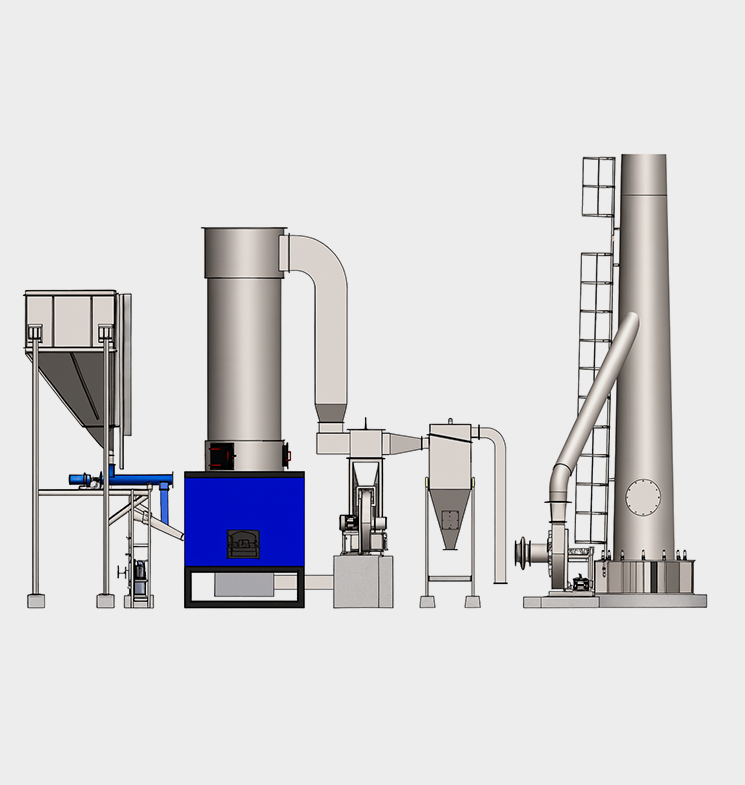

Principales caractéristiques et avantages
- Combustion avancée : Le foyer de combustion est stratégiquement situé au bas de l'échangeur de chaleur principal, garantissant une élévation de chaleur optimale et une distribution uniforme à travers les tubes de fumée.
- Alimentation automatisée en combustible : Pour réduire le travail manuel et garantir une température stable, la série VTFH dispose d'un système d'alimentation automatique en combustible (pour les briquettes), la rendant aussi conviviale que les unités au fioul ou au gaz.
- Construction robuste : La calandre principale est solidement fermée avec des plaques tubulaires conçues avec précision, abritant des tubes de fumée de haute qualité conçus pour une durabilité à long terme et un nettoyage facile.
Principaux avantages
- Chauffage économique : Économies significatives sur les coûts opérationnels par rapport au diesel ou à l'électricité en utilisant de la biomasse disponible localement.
- Durable et écologique : Utilise des combustibles neutres en carbone comme le bois et les briquettes, aidant votre installation à atteindre ses objectifs environnementaux.
- Fonctionnement convivial : Des commandes simplifiées et une alimentation automatisée minimisent le besoin d'intervention manuelle constante.
- Conception verticale compacte : Occupe moins d'espace au sol, permettant une installation facile dans les chaufferies existantes.
Secteurs et applications courants
La série VTFH est le choix privilégié pour les secteurs cherchant à réduire les coûts de combustible tout en maintenant un approvisionnement constant en eau chaude :
- Industrie textile : Pour les procédés de teinture, de lavage et de finition des tissus.
- Agroalimentaire : Idéale pour la pasteurisation, le nettoyage en place (CIP) et les cuves de cuisson.
- Chimie et pharmacie : Fournissant une chaleur constante pour les cuves à double enveloppe et les réacteurs.
- Hôtels et hôpitaux : Eau chaude centralisée pour la blanchisserie, les cuisines et les commodités des clients.
- Agriculture : Pour le chauffage de serres et les applications spécialisées de séchage des cultures.
| Spécification | Unité | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Général | |||||||||
| Puissance thermique maximale | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Température de service maximale | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Élévation de température de l'eau chaude | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrée/sortie d'eau chaude | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Surface de chauffe du chauffe-fluide | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Capacité de rétention d'eau du chauffe-eau | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Mode de combustion | Alimentateur à vis automatique | ||||||||
| Type de combustible | Combustible | Briquettes broyées, balle de riz, charbon | |||||||
| Efficacité de la chaudière | |||||||||
| Aux briquettes broyées | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| À la balle de riz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Au charbon | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consommation de combustible | |||||||||
| Briquettes broyées (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Balle de riz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Charbon (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Charge électrique | |||||||||
| Pompe de circulation d'eau | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| Ventilateur ID sans BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilateur FD avec APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilateur SFD avec moteur | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Alimentateur à vis | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Charge électrique totale | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | |||||||||
- Le PCS des briquettes broyées est de 4000 Kcal/kg.
- Le PCS de la balle de riz est de 3000 Kcal/kg.
- Le PCS du charbon est de 4500 Kcal/kg.
Foire aux questions (FAQ) sur la chaudière à eau chaude au bois et à la biomasse
Une conception à quatre passes oblige la chaleur du bois ou de la biomasse en combustion à traverser les tubes de la chaudière quatre fois avant de sortir par la cheminée. Cela capture nettement plus de chaleur qu'une chaudière standard à 2 ou 3 passes, entraînant une efficacité de combustible bien plus élevée.
Oui. La série VTFH est conçue pour la flexibilité de combustible. Alors que les bûches de bois sont excellentes pour la combustion manuelle, les briquettes de biomasse peuvent être utilisées avec le système d'alimentation automatique pour un fonctionnement plus constant et sans intervention.
Comme la biomasse et le bois produisent des cendres, un nettoyage périodique est nécessaire. Cependant, la conception verticale à tubes de fumée et les plaques tubulaires accessibles rendent le processus de nettoyage rapide et simple, garantissant un temps d'arrêt minimal.
Pour les briquettes de biomasse, un convoyeur à vis ou un mécanisme de poussée peut être intégré pour alimenter le combustible dans le foyer selon la demande de température. Cela maintient une production stable de 90 °C sans nécessiter qu'une personne pellette du combustible en continu.
La série VTFH est optimisée pour les applications d'eau chaude jusqu'à 90 °C. Elle est idéale pour les procédés nécessitant de grands volumes d'eau chaude plutôt que de la vapeur haute pression.
