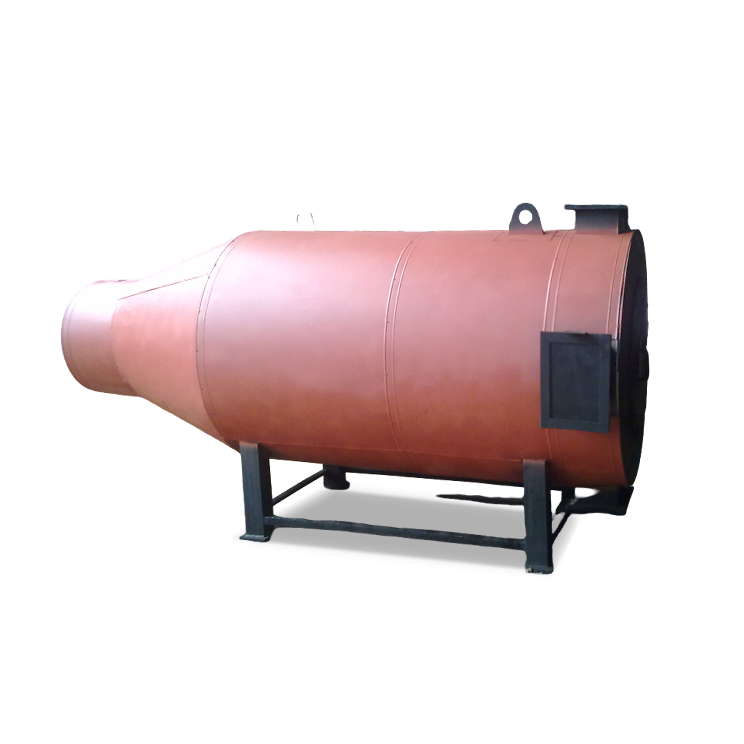

AIRPOWER
Générateur d'air chaud horizontal à combustion directe
La série AIRPOWER est un générateur d'air chaud horizontal à passe unique, haute performance, conçu pour une efficacité thermique maximale. Utilisant une approche « à combustion directe », la série AIRPOWER mélange les gaz de combustion directement avec l'air de procédé, garantissant une efficacité de transfert de chaleur proche de 100 % pour les applications nécessitant un air propre, sec et à haute température.
Conçue avec une construction robuste calandre sur calandre, cette série offre une solution de chauffage économique mais puissante qui fonctionne à pression atmosphérique, éliminant le besoin de certifications complexes haute pression.
Plage de fonctionnement
- Capacité – de 0,1 à 0,4 million de Kcal/h
- Combustible - huiles lourdes, huiles légères et gaz
- Température - jusqu'à 200 °C
Efficacité thermique et flexibilité de combustible supérieures
L'AIRPOWER est conçue pour s'adapter aux ressources énergétiques de votre installation. Son système de brûleur polyvalent peut être configuré pour brûler une large gamme de combustibles liquides et gazeux, vous permettant de changer selon les coûts et la disponibilité du marché.
- Performance à combustion directe : En éliminant le besoin d'un échangeur de chaleur, l'AIRPOWER offre un temps de réponse rapide et convertit l'énergie du combustible en chaleur de procédé avec une perte minimale.

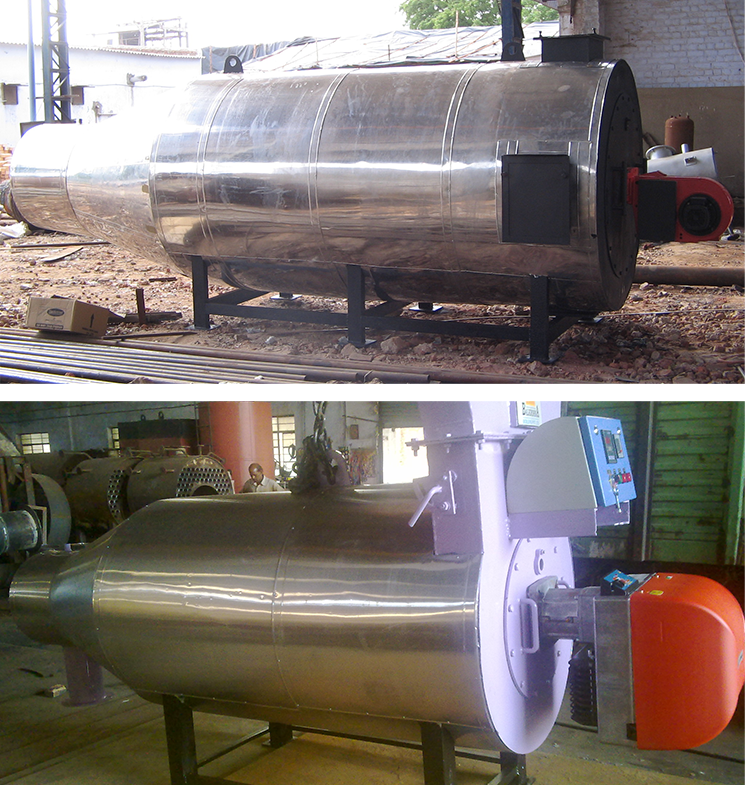

- Conception calandre sur calandre : Cette configuration horizontale spécialisée garantit une distribution uniforme de l'air et une durabilité structurelle même pendant un fonctionnement continu à haute température.
- Fonctionnement atmosphérique : Fournit des températures de procédé élevées et moyennes (jusqu'à 200 °C) sans les risques ou les contraintes réglementaires des systèmes haute pression.
- Polyvalence de combustible : Optimisée pour les huiles lourdes (LDO/FO), les huiles légères (diesel) et les combustibles gazeux (GPL/GNC/gaz naturel).
Applications industrielles courantes
La série AIRPOWER est largement utilisée dans les procédés où le contact direct avec les produits de combustion est acceptable :
- Traitement chimique : Pour le séchage industriel de poudres, pigments et granulés.
- Agriculture et alimentation : Séchage à grande échelle de céréales, semences et aliments pour animaux.
- Matériaux de construction : Durcissement et séchage de briques, carreaux et produits céramiques.
- Textile : Air chaud pour machines de rame et procédés de séchage de tissus.
- Pharmacie : Séchage de matières premières et de produits intermédiaires en vrac.
| Spécification | Unité | AP-10 | AP-20 | AP-30 | AP-40 | AP-60 | AP-80 | AP-100 | AP-150 | AP-200 | AP-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Général | |||||||||||
| Puissance thermique maximale | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Température de sortie de l'air chaud | °C | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Température d'entrée de l'air chaud | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Débit d'air à 300 °C | M³/hr | 730 | 1460 | 2190 | 2920 | 4380 | 5840 | 7300 | 10950 | 14600 | 18250 |
| Pression d'air à la sortie HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Brûleur | Brûleur : brûleur monobloc à jet de pression | ||||||||||
| Type de combustible | Combustible | Diesel, GPL, gaz naturel, PNG, FO, LDO | |||||||||
| Efficacité de la chaudière | |||||||||||
| Au gaz | % | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 |
| Au fioul | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 |
| Consommation de combustible | |||||||||||
| Diesel (10500) | Kg/hr | 9.7 | 19.4 | 29.2 | 38.9 | 58.3 | 77.7 | 97.2 | 145.8 | 194.4 | 2429.5 |
| LDO (10200) | Kg/hr | 10.0 | 20.0 | 30.0 | 40.0 | 60.0 | 80.0 | 100.0 | 150.1 | 200.1 | 2501.0 |
| GPL (11000) | Kg/hr | 9.2 | 18.4 | 27.5 | 36.7 | 55.1 | 73.5 | 91.8 | 137.7 | 183.7 | 2295.7 |
| Gaz naturel (8900) | M³/hr | 11.3 | 22.7 | 34.0 | 45.4 | 68.1 | 90.8 | 113.5 | 170.2 | 227.0 | 2837.4 |
| Charge électrique | |||||||||||
| Ventilateur PA avec moteur | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Ventilateur du brûleur (fioul) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Pompe à combustible | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Charge électrique totale | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 13.60 | 16.10 | 23.00 | 28.00 | 36.60 | 48.60 |
| REMARQUE : dans un souci d'amélioration constante de nos produits, nous nous réservons le droit de modifier les spécifications ci-dessus sans préavis. | |||||||||||
- Le PCS du diesel est de 10500 Kcal/kg.
- Le PCS du LDO est de 10200 Kcal/kg.
- Le PCS du GPL est de 11000 Kcal/kg.
- Le PCS du gaz naturel est de 8900 Kcal/kg.
Foire aux questions (FAQ) sur le générateur d'air chaud horizontal à combustion directe
Dans un générateur à combustion directe, le combustible est brûlé directement dans le flux d'air de procédé. Cela signifie que les gaz de combustion chauds se mélangent à l'air chauffé. Cette méthode est la plus efficace possible car il n'y a pas d'échangeur de chaleur pour ralentir le transfert d'énergie.
Oui, à condition que le combustible utilisé soit à combustion propre (comme le gaz naturel ou le GPL) et que le procédé alimentaire spécifique permette un contact direct avec l'air de combustion. Elle est couramment utilisée pour le séchage de céréales et de semences.
Non. L'un des principaux avantages de la série AIRPOWER est qu'elle génère de l'air à haute température sans aucune pression de fonctionnement. Cela simplifie l'installation et réduit les exigences légales et de maintenance par rapport aux systèmes à vapeur.
Oui. L'AIRPOWER est conçue avec la flexibilité de combustible à l'esprit. Bien que le brûleur lui-même puisse nécessiter une modification ou un remplacement pour gérer un type de combustible différent, la calandre principale et le corps du générateur sont compatibles avec les combustibles liquides et gazeux.
Comme il n'y a pas de tubes d'échangeur de chaleur complexes susceptibles de s'entartrer ou de fuir, l'entretien est très faible. Il implique principalement un nettoyage régulier du brûleur, la vérification du revêtement réfractaire et la garantie que les filtres d'admission d'air sont dégagés.
