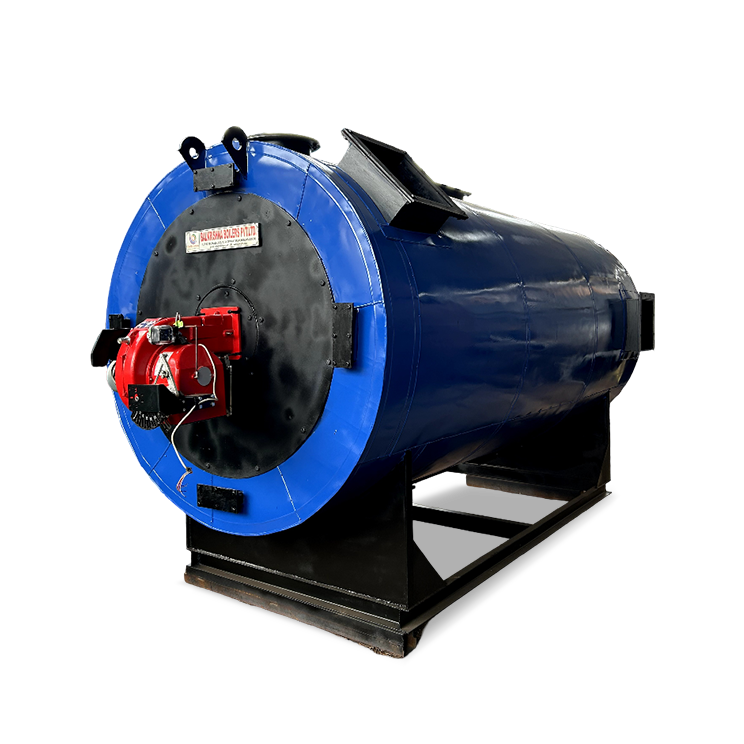

AIRJET
Generátor horúceho vzduchu na olej a plyn
Séria AIRJET je horizontálny, trojťahový, nepriamo spaľovaný generátor horúceho vzduchu (HAG) navrhnutý pre maximálnu tepelnú účinnosť a prevádzkovú flexibilitu. AIRJET, navrhnutý na poskytovanie čistého, procesne pripraveného horúceho vzduchu, možno spaľovať pomocou rôznych kvapalných a plynných palív, vrátane ťažkých olejov, ľahkých olejov a zemného plynu.
Prevádzkový rozsah
- Kapacita – 0,1 milióna kcal/hod. až 2,0 milióna kcal/hod.
- Palivo – ťažké oleje, ľahké oleje a plyny
- Teplota – do 300 °C
Samostatný tepelný výkon
AIRJET je kompletné vykurovacie riešenie, ktoré odstraňuje potrebu nákladných sekundárnych systémov. Na rozdiel od tradičných zostáv dodáva vysokoteplotný vzduch (do 300 °C) priamo, bez potreby parného kotla alebo ohrievača teplonosnej kvapaliny. Tým sa výrazne znižuje kapitálová investícia a zjednodušuje infraštruktúra vašej prevádzky.
Kľúčové vlastnosti a výhody
- Nepriamo spaľovaná konštrukcia: Procesný vzduch sa ohrieva cez vysoko účinný výmenník tepla typu plášť v plášti. Tým sa zaisťuje, že spaľovacie plyny sa nikdy nemiešajú s procesným vzduchom, čo poskytuje čistý, nekontaminovaný horúci vzduch pre citlivé aplikácie.
- Trojťahové spätné získavanie tepla: Spaľovacie plyny prechádzajú cez tri samostatné ťahy, čím sa zaisťuje maximálna absorpcia tepla a vynikajúca hospodárnosť paliva.
- Univerzálnosť viacerých palív: Navrhnutý pre flexibilitu paliva, AIRJET dokáže bezproblémovo spaľovať LDO, HSD, FO, zemný plyn alebo LPG, čo vám umožňuje prepínať na základe trhových nákladov.
- Prevádzka bez tlaku: Dosiahnite procesné teploty do 300 °C pri atmosférickom tlaku. Tým sa odstraňujú bezpečnostné riziká a regulačné prekážky spojené s vysokotlakovými tlakovými nádobami.
- Robustná konštrukcia: Vyrobený z kvalitných, tepelne odolných materiálov, aby zaistil dlhodobú odolnosť pri nepretržitom priemyselnom tepelnom cyklovaní.
Priemyselné aplikácie
AIRJET je ideálnou voľbou pre odvetvia, ktoré vyžadujú veľké objemy čistého, suchého horúceho vzduchu:
- Chemický a hnojivársky priemysel: Pre rozprašovacie sušičky, fluidné sušičky a rotačné sušičky.
- Potravinársky a farmaceutický priemysel: Pre sušenie obilnín, korenín, práškov a bylín, kde je čistota vzduchu povinná.
- Textilný priemysel: Pre ohrev napínacích strojov, sušenie tkanín a vytvrdzovacie procesy.
- Keramický priemysel a náterové hmoty: Pre ohrev pecí, sušenie foriem a kabíny práškového lakovania.
- Poľnohospodárstvo: Pre veľkokapacitné sušenie osiva, čaju a tabaku.
| Špecifikácia | Jednotka | AJ-10 | AJ-20 | AJ-30 | AJ-40 | AJ-60 | AJ-80 | AJ-100 | AJ-150 | AJ-200 | AJ-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||||
| Maximálny tepelný výkon | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Výstupná teplota horúceho vzduchu | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Vstupná teplota horúceho vzduchu | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Prietok vzduchu pri 300 °C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 | 19500 | 26000 | 32500 |
| Tlak vzduchu na výstupe HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Horák | Horák: tlakovo-tryskový monoblokový horák | ||||||||||
| Typ paliva | Palivo | NAFTA, LPG, NG, PNG, FO, LDO | |||||||||
| Účinnosť kotla | |||||||||||
| Na plyne | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Na oleji | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Spotreba paliva | |||||||||||
| Nafta (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Vykurovací olej (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Zemný plyn (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Elektrická záťaž | |||||||||||
| P.A. ventilátor s motorom | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 |
| Dúchadlo horáka (olej) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Palivové čerpadlo | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Celková elektrická záťaž | H.P. | 5.37 | 8.00 | 10.50 | 15.90 | 21.10 | 26.10 | 33.00 | 43.00 | 56.60 | 68.60 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||||
- GCV nafty je 10500 kcal/kg.
- GCV vykurovacieho oleja je 9600 kcal/kg.
- GCV LDO je 10200 kcal/kg.
- GCV LPG je 11000 kcal/kg.
- GCV zemného plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o generátore horúceho vzduchu na olej a plyn
V nepriamo spaľovanom generátore zostávajú plameň a spaľovacie plyny vo vnútri uzavretého výmenníka tepla, zatiaľ čo procesný vzduch prechádza po jeho vonkajšej strane. Tým sa zabraňuje kontaminácii vášho produktu sadzami, CO2 a inými spaľovacími vedľajšími produktmi – nevyhnutné pre potravinárske a farmaceutické odvetvia.
Áno. Ak váš proces vyžaduje iba horúci vzduch (na sušenie alebo priestorové vykurovanie), AIRJET je efektívnejší, pretože ohrieva vzduch priamo. Vyhnete sa tak energetickým stratám spojeným s najprv ohrevom oleja a následným prenosom tohto tepla do vzduchu.
Nie. Keďže AIRJET pracuje pri atmosférickom tlaku (nie je to tlakový kotol), nespadá pod prísne predpisy IBR, ktoré vyžadujú certifikovanú obsluhu kotla, vďaka čomu je jednoduchší a lacnejší na prevádzku.
Trojťahová konštrukcia núti horúce plyny prechádzať cez generátor trikrát pred výstupom cez komín. Tým dostáva vzduch viac času na „nasatie“ tepla, čím sa zaisťuje, že sa veľmi málo energie stratí ako výfuk.
Áno. S duálnym horákom môžete prepínať medzi kvapalnými palivami (napríklad naftou) a plynnými palivami (napríklad zemným plynom) v závislosti od dostupnosti a ceny, čo vašej prevádzke poskytuje vynikajúcu energetickú bezpečnosť.
