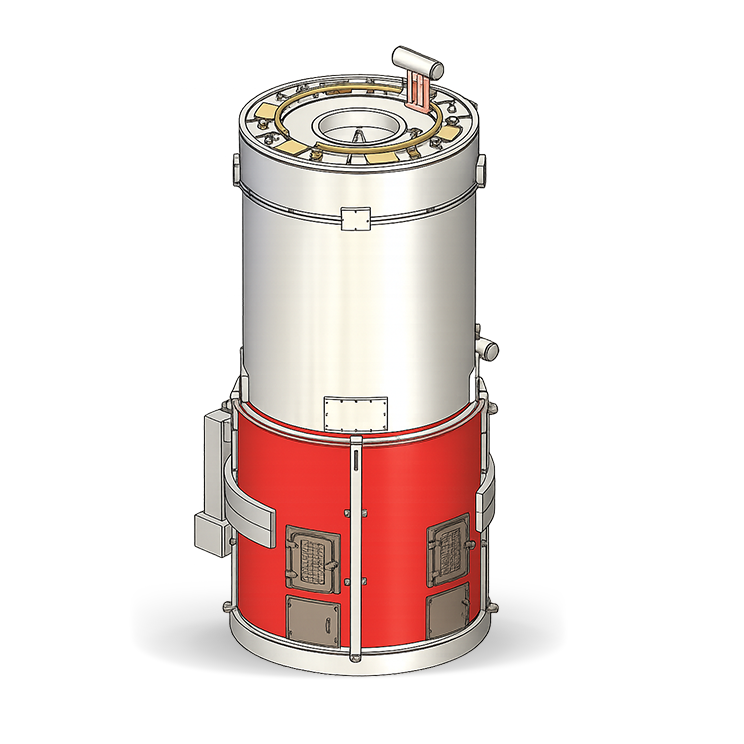

VTFH-SERIE
Holzscheit- & Biomassebefeuerter Warmwasserkessel
Die VTFH-Serie ist ein leistungsstarker, vertikaler Vierzug-Rauchrohr-Warmwasserkessel, speziell entwickelt, um erneuerbare feste Brennstoffe wie Holzscheite und Biomassebriketts zu nutzen. Durch die Kombination einer robusten Verbrennungsfeuerung mit fortschrittlicher Wärmerückgewinnungstechnologie bietet die VTFH-Serie eine nachhaltige und kosteneffektive Heizlösung für verschiedene industrielle Prozesse.
Betriebsbereich
- Kapazität – 50.000 Kcal/h bis 300.000 Kcal/h.
- Brennstoff – Holzscheit, Biomassebrikett
- Temperatur – bis 90°C
Konzipiert für Maximale Wärmerückgewinnung
Die VTFH-Serie zeichnet sich in der Branche durch ihr einzigartiges Vierzug-Design aus. Die meisten Standardkessel verwenden zwei oder drei Züge, aber unsere Vierzugkonfiguration gewährleistet, dass die heißen Rauchgase länger in Kontakt mit dem Wärmetauscher bleiben. Dies führt zu deutlich höherer thermischer Effizienz und geringerem Brennstoffverbrauch.
Hauptmerkmale & Vorteile
- Fortschrittliche Verbrennung: Die Verbrennungsfeuerung befindet sich strategisch am Boden des Haupt-Wärmetauschers, was optimalen Wärmeanstieg und gleichmäßige Verteilung durch die Rauchrohre gewährleistet.
- Automatisierte Brennstoffzufuhr: Um manuelle Arbeit zu reduzieren und eine konstante Temperatur zu gewährleisten, verfügt die VTFH-Serie über ein automatisches Brennstoffzufuhrsystem (für Briketts), was sie so benutzerfreundlich wie öl- oder gasbefeuerte Einheiten macht.
- Robuste Konstruktion: Das Hauptgehäuse ist sicher mit präzisionsgefertigten Rohrplatten verschlossen, die hochwertige Rauchrohre für langfristige Haltbarkeit und einfache Reinigung beherbergen.
Hauptvorteile
- Kosteneffektive Beheizung: Erhebliche Einsparungen bei Betriebskosten im Vergleich zu Diesel oder Elektrizität durch die Nutzung lokal verfügbarer Biomasse.
- Nachhaltig & Umweltfreundlich: Verwendet kohlenstoffneutrale Brennstoffe wie Holz und Briketts, um Ihrer Anlage zu helfen, Umweltziele zu erreichen.
- Benutzerfreundlicher Betrieb: Vereinfachte Steuerungen und automatisierte Zufuhr minimieren den Bedarf an ständigem manuellem Eingriff.
- Kompaktes Vertikales Design: Nimmt weniger Bodenraum ein und ermöglicht eine einfache Installation in bestehenden Kesselräumen.
Häufige Branchen & Anwendungen
Die VTFH-Serie ist die bevorzugte Wahl für Sektoren, die Brennstoffkosten senken möchten, während sie eine konstante Warmwasserversorgung aufrechterhalten:
- Textilindustrie: Für Stofffärbung, -waschung und -veredelungsprozesse.
- Lebensmittel & Getränke: Ideal für Pasteurisierung, Reinigung vor Ort (CIP) und Kochbottiche.
- Chemie & Pharma: Bereitstellung konstanter Wärme für Mantelbehälter und Reaktoren.
- Hotels & Krankenhäuser: Zentralisiertes Warmwasser für Wäscherei, Küchen und Gästeeinrichtungen.
- Landwirtschaft: Für Gewächshausbeheizung und spezialisierte Ernte-Trocknungsanwendungen.
| Spezifikation | Einheit | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Allgemein | |||||||||
| Maximale Wärmeleistung | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Maximale Betriebstemperatur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Warmwasser-Temperaturanstieg | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Warmwasser-Einlass/Auslass | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Heizfläche des Erhitzers | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Wasserhaltekapazität des Erhitzers | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Feuerungsmodus | Automatischer Schneckenzuführer | ||||||||
| Brennstoffart | Brennstoff | Zerkleinertes Brikett, Reisschalen, Kohle | |||||||
| Kesselwirkungsgrad | |||||||||
| Mit zerkleinertem Brikett | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Mit Reisschalen | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Mit Kohle | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brennstoffverbrauch | |||||||||
| Zerkleinertes Brikett (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Reisschalen (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Kohle (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Elektrische Last | |||||||||
| Wasserumwälzpumpe | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| ID-Gebläse ohne BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| FD-Gebläse mit APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| SFD-Gebläse mit Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Schneckenzuführer | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Gesamte Elektrische Last | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | |||||||||
- Der Heizwert von zerkleinertem Brikett beträgt 4000 Kcal/kg.
- Der Heizwert von Reisschalen beträgt 3000 Kcal/kg.
- Der Heizwert von Kohle beträgt 4500 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Holzscheit- & Biomassebefeuerten Warmwasserkessel
Ein Vierzugdesign zwingt die Wärme des brennenden Holzes oder der Biomasse, die Kesselrohre viermal zu durchlaufen, bevor sie den Schornstein verlassen. Dies erfasst deutlich mehr Wärme als ein Standard-2-Zug- oder 3-Zug-Kessel, was zu viel höherer Brennstoffeffizienz führt.
Ja. Die VTFH-Serie ist für Brennstoffflexibilität konzipiert. Während Holzscheite hervorragend für manuelle Befeuerung geeignet sind, können Biomassebriketts mit dem automatischen Zufuhrsystem für einen konsistenteren und freihändigen Betrieb verwendet werden.
Da Biomasse und Holz Asche produzieren, ist periodische Reinigung erforderlich. Das vertikale Rauchrohrdesign und die zugänglichen Rohrplatten machen den Reinigungsprozess jedoch schnell und unkompliziert, was minimale Ausfallzeit gewährleistet.
Für Biomassebriketts kann ein Schneckenförderer oder Schubmechanismus integriert werden, um den Brennstoff basierend auf dem Temperaturbedarf in die Feuerung zu füttern. Dies hält eine konstante Leistung von 90°C aufrecht, ohne dass eine Person ständig Brennstoff schaufeln muss.
Die VTFH-Serie ist für Warmwasseranwendungen bis 90°C optimiert. Sie ist ideal für Prozesse, die große Mengen Warmwasser statt Hochdruckdampf benötigen.
