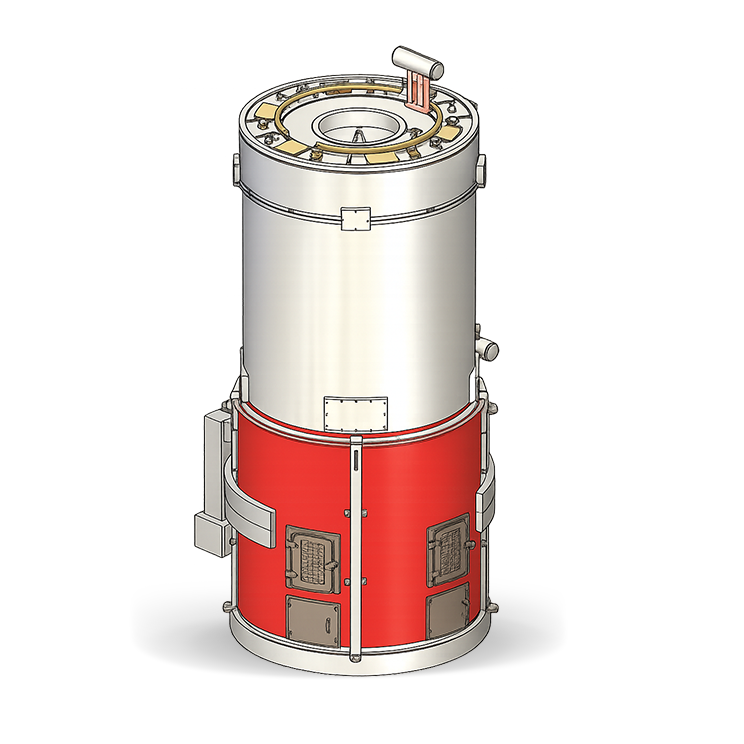

VTFH-SERIES
Varmtvandskedel fyret med brænde og biomasse
VTFH-Series er en højtydende, lodret firepasset røgrørs-varmtvandskedel, specielt konstrueret til at udnytte vedvarende fast brændsel som brænde og biomassebriketter. Ved at kombinere en robust forbrændingsovn med avanceret varmegenvindingsteknologi leverer VTFH-Series en bæredygtig og omkostningseffektiv opvarmningsløsning til forskellige industrielle processer.
Driftsområde
- Kapacitet – 50.000 kcal/t til 300.000 kcal/t.
- Brændstof – brænde, biomassebriketter
- Temperatur – op til 90 ℃
Konstrueret til maksimal varmegenvinding
VTFH-Series skiller sig ud i branchen på grund af sit unikke firepassede design. De fleste standardkedler bruger to eller tre pas, men vores firepassede konfiguration sikrer, at de varme røggasser forbliver i kontakt med varmeveksleren i en længere periode. Dette resulterer i betydeligt højere termisk effektivitet og lavere brændstofforbrug.
Vigtigste funktioner og fordele
- Avanceret forbrænding: Forbrændingsovnen er strategisk placeret i bunden af hovedvarmeveksleren, hvilket sikrer optimal varmestigning og ensartet fordeling gennem røgrørene.
- Automatiseret brændstoftilførsel: For at reducere manuelt arbejde og sikre en stabil temperatur har VTFH-Series et automatisk brændstoftilførselssystem (til briketter), hvilket gør den lige så brugervenlig som olie- eller gasfyrede enheder.
- Robust konstruktion: Hovedskallen er sikkert lukket med præcisionskonstruerede rørplader, der huser røgrør af høj kvalitet designet til langsigtet holdbarhed og nem rengøring.
Vigtigste fordele
- Omkostningseffektiv opvarmning: Betydelige besparelser på driftsomkostninger sammenlignet med diesel eller elektricitet ved at anvende lokalt tilgængelig biomasse.
- Bæredygtig og miljøvenlig: Bruger kulstofneutrale brændstoffer som træ og briketter, hvilket hjælper dit anlæg med at nå miljømål.
- Brugervenlig drift: Forenklede kontroller og automatiseret tilførsel minimerer behovet for konstant manuel indgriben.
- Kompakt lodret design: Optager mindre gulvplads, hvilket muliggør nem installation i eksisterende kedelrum.
Almindelige brancher og anvendelser
VTFH-Series er det foretrukne valg for sektorer, der ønsker at reducere brændstofomkostninger, samtidig med at der opretholdes en stabil forsyning af varmt vand:
- Tekstilindustri: Til farvning, vask og efterbehandling af stof.
- Fødevarer og drikkevarer: Ideel til pasteurisering, CIP (cleaning-in-place) og kogekar.
- Kemi og medicinalindustri: Leverer stabil varme til kappebeholdere og reaktorer.
- Hoteller og hospitaler: Centraliseret varmt vand til vaskeri, køkkener og gæstefaciliteter.
- Landbrug: Til drivhusopvarmning og specialiserede afgrødetørringsapplikationer.
| Specifikation | Enhed | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Generelt | |||||||||
| Maksimal varmeydelse | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Maksimal arbejdstemperatur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Temperaturstigning for varmt vand | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Varmtvandsind-/udløb | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Varmerens opvarmningsflade | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Varmerens vandkapacitet | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Fyringsmetode | Automatisk snegletilfører | ||||||||
| Brændstoftype | Brændstof | Knuste briketter, risskaller, kul | |||||||
| Kedeleffektivitet | |||||||||
| Med knuste briketter | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Med risskaller | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Med kul | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brændstofforbrug | |||||||||
| Knuste briketter (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Risskaller (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Kul (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Elektrisk belastning | |||||||||
| Cirkulationsvandpumpe | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| ID-blæser uden BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| FD-blæser med APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| SFD-blæser med motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Snegletilfører | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Samlet elektrisk belastning | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | |||||||||
- Brændværdien for knuste briketter er 4000 kcal/kg.
- Brændværdien for risskaller er 3000 kcal/kg.
- Brændværdien for kul er 4500 kcal/kg.
Ofte stillede spørgsmål (FAQ) om varmtvandskedel fyret med brænde og biomasse
Et firepasset design tvinger varmen fra det brændende træ eller biomasse til at bevæge sig gennem kedelrørene fire gange, før den forlader skorstenen. Dette opsamler betydeligt mere varme end en standard 2- eller 3-passet kedel, hvilket fører til langt højere brændstofeffektivitet.
Ja. VTFH-Series er designet til brændstoffleksibilitet. Mens brænde er fremragende til manuel fyring, kan biomassebriketter bruges med det automatiske tilførselssystem for en mere konsistent og hands-free drift.
Da biomasse og træ producerer aske, kræves periodisk rengøring. Men det lodrette røgrørsdesign og de tilgængelige rørplader gør rengøringsprocessen hurtig og enkel, hvilket sikrer minimal nedetid.
Til biomassebriketter kan en sneglepransportør eller skubbemekanisme integreres for at tilføre brændstoffet til ovnen baseret på temperaturbehovet. Dette opretholder en stabil ydelse på 90 °C uden at kræve, at en person konstant skovler brændstof.
VTFH-Series er optimeret til varmtvandsapplikationer op til 90 °C. Den er ideel til processer, der kræver store mængder varmt vand frem for højtryksdamp.
