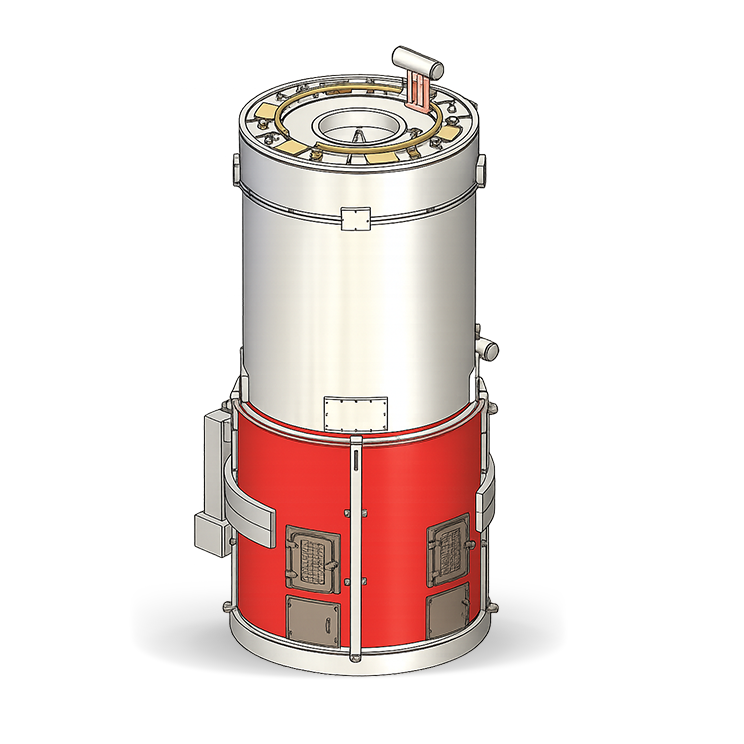

SÉRIE VTFH
Caldeira de Água Quente a Lenha e Biomassa
A Série VTFH é uma caldeira de água quente de tubo de fumaça vertical de quatro passes e alto desempenho, especificamente projetada para utilizar combustíveis sólidos renováveis como lenha e briquetes de biomassa. Ao combinar uma fornalha de combustão robusta com tecnologia avançada de recuperação de calor, a Série VTFH fornece uma solução de aquecimento sustentável e econômica para vários processos industriais.
Faixa de Operação
- Capacidade – 50.000 Kcal/h a 300.000 Kcal/h.
- Combustível – Lenha, Briquete de Biomassa
- Temperatura – até 90°C
Projetada para Máxima Recuperação de Calor
A Série VTFH se destaca no setor devido ao seu Design de Quatro Passes exclusivo. A maioria das caldeiras padrão usa dois ou três passes, mas nossa configuração de quatro passes garante que os gases quentes de combustão permaneçam em contato com o trocador de calor por mais tempo. Isso resulta em eficiência térmica significativamente maior e menor consumo de combustível.

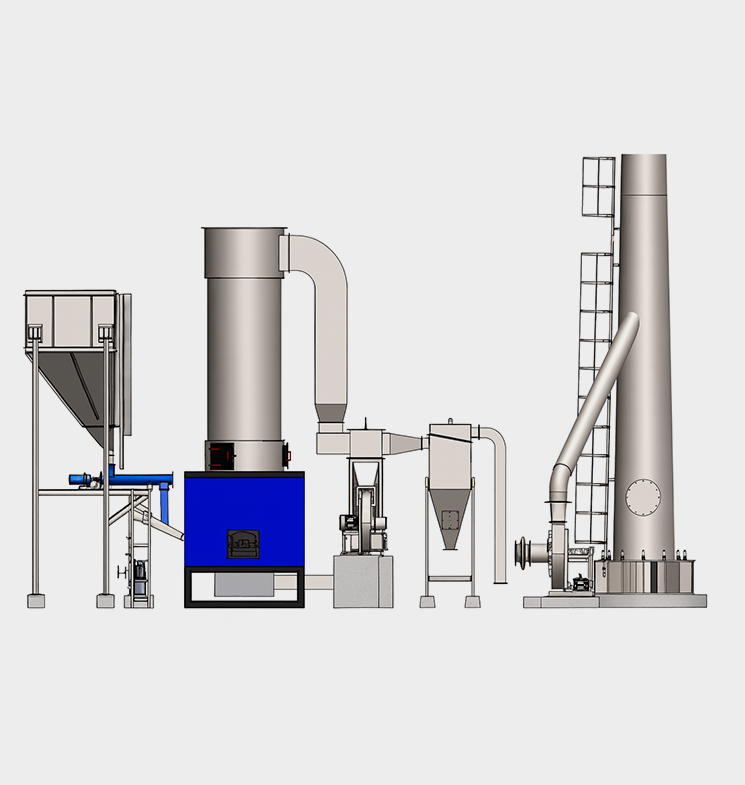

Principais Características e Vantagens
- Combustão Avançada: A fornalha de combustão está estrategicamente localizada na parte inferior do trocador de calor principal, garantindo elevação de calor ideal e distribuição uniforme através dos tubos de fumaça.
- Alimentação Automatizada de Combustível: Para reduzir o trabalho manual e garantir temperatura constante, a Série VTFH apresenta um sistema automático de alimentação de combustível (para briquetes), tornando-a tão fácil de usar quanto unidades a óleo ou gás.
- Construção Robusta: A carcaça principal é fechada com segurança com placas de tubos projetadas com precisão, alojando tubos de fumaça de alta qualidade projetados para durabilidade a longo prazo e fácil limpeza.
Principais Benefícios
- Aquecimento Econômico: Economias significativas nos custos operacionais em comparação com diesel ou eletricidade ao utilizar biomassa disponível localmente.
- Sustentável e Ecológico: Usa combustíveis neutros em carbono como madeira e briquetes, ajudando sua instalação a atingir metas ambientais.
- Operação Fácil de Usar: Controles simplificados e alimentação automatizada minimizam a necessidade de intervenção manual constante.
- Design Vertical Compacto: Ocupa menos espaço no chão, permitindo fácil instalação em salas de caldeiras existentes.
Indústrias e Aplicações Comuns
A Série VTFH é a escolha preferida para setores que buscam reduzir custos de combustível mantendo um fornecimento constante de água quente:
- Indústria Têxtil: Para processos de tingimento, lavagem e acabamento de tecido.
- Alimentos e Bebidas: Ideal para pasteurização, limpeza no local (CIP) e tanques de cozimento.
- Química e Farmacêutica: Fornecendo calor consistente para vasos com camisa e reatores.
- Hotéis e Hospitais: Água quente centralizada para lavanderia, cozinhas e comodidades de hóspedes.
- Agricultura: Para aquecimento de estufas e aplicações especializadas de secagem de cultivos.
| Especificação | Unidade | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Geral | |||||||||
| Produção máxima de calor | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Temperatura máxima de operação | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Elevação de temperatura da água quente | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/Saída de Água Quente | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Área de superfície de aquecimento do aquecedor | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Capacidade de retenção de água do aquecedor | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Modo de Queima | Alimentador de rosca automático | ||||||||
| Tipo de Combustível | Combustível | Briquete Triturado, Casca de arroz, Carvão | |||||||
| Eficiência da Caldeira | |||||||||
| Com briquete triturado | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Com Casca de Arroz | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Com Carvão | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Consumo de Combustível | |||||||||
| Briquete Triturado (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Casca de Arroz (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Carvão (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Carga Elétrica | |||||||||
| Bomba de Circulação de Água | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| Ventilador I.D. sem BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilador FD com APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilador SFD com Motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Alimentador de rosca | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Carga Elétrica Total | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | |||||||||
- O PCS do briquete triturado é de 4000 Kcal/kg.
- O PCS da casca de arroz é de 3000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Caldeira de Água Quente a Lenha e Biomassa
Um design de quatro passes força o calor da queima de lenha ou biomassa a viajar através dos tubos da caldeira quatro vezes antes de sair pela chaminé. Isso captura significativamente mais calor do que uma caldeira padrão de 2 ou 3 passes, levando a eficiência de combustível muito maior.
Sim. A Série VTFH é projetada para flexibilidade de combustível. Enquanto a lenha é excelente para queima manual, briquetes de biomassa podem ser usados com o sistema de alimentação automática para operação mais consistente e sem intervenção manual.
Como biomassa e madeira produzem cinzas, limpeza periódica é necessária. No entanto, o design vertical do tubo de fumaça e placas de tubos acessíveis tornam o processo de limpeza rápido e direto, garantindo tempo de inatividade mínimo.
Para briquetes de biomassa, um transportador de rosca ou mecanismo de empurrador pode ser integrado para alimentar o combustível na fornalha com base na demanda de temperatura. Isso mantém uma produção constante de 90°C sem exigir que uma pessoa pale combustível constantemente.
A Série VTFH é otimizada para aplicações de água quente até 90°C. É ideal para processos que exigem altos volumes de água quente em vez de vapor de alta pressão.
