Teplovodný kotol na drevené polená

  • Nízkonákladové vykurovanie
  • Minimálne rozmery
  • Nízka teplota spalín na výstupe teplej vody
  • Používateľsky prívetivý
  • Teplovodný kotol na drevo a brikety z biomasy
  • Elektricky poháňané cirkulačné vodné čerpadlá
Poslať dopyt
VTFH-SERIES
Features

Teplovodný kotol na drevené poleno a biomasu

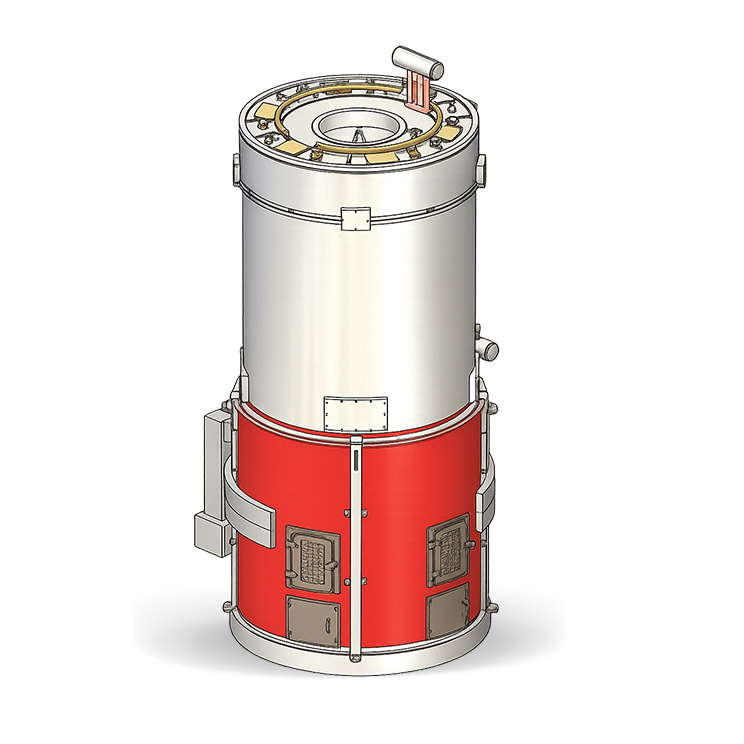

VTFH-Series je vysoko výkonný, vertikálny štvorťahový dymotrubkový teplovodný kotol špeciálne navrhnutý na využitie obnoviteľných tuhých palív, ako drevené polená a brikety z biomasy. Spojením robustného spaľovacieho ohniska s pokročilou technológiou spätného získavania tepla poskytuje VTFH-Series udržateľné a nákladovo efektívne vykurovacie riešenie pre rôzne priemyselné procesy.

Prevádzkový rozsah

  • Kapacita – 50 000 kcal/hod. až 3 lakh kcal/hod.
  • Palivo – drevené poleno, brikety z biomasy
  • Teplota – do 90 °C
Poslať dopyt

Navrhnuté pre maximálne spätné získavanie tepla

VTFH-Series vyniká v odvetví vďaka svojej jedinečnej štvorťahovej konštrukcii. Väčšina štandardných kotlov používa dva alebo tri ťahy, ale naša štvorťahová konfigurácia zaisťuje, že horúce dymové plyny zostávajú v kontakte s výmenníkom tepla dlhšie. Výsledkom je výrazne vyššia tepelná účinnosť a nižšia spotreba paliva.

Kľúčové vlastnosti a výhody

  • Pokročilé spaľovanie: Spaľovacie ohnisko je strategicky umiestnené v spodnej časti hlavného výmenníka tepla, čím zaisťuje optimálne stúpanie tepla a jednotné rozloženie cez dymové rúrky.
  • Automatizované podávanie paliva: Na zníženie manuálnej práce a zaistenie stálej teploty obsahuje VTFH-Series automatický systém podávania paliva (pre brikety), čo ho robí rovnako používateľsky prívetivým ako olejové alebo plynové jednotky.
  • Robustná konštrukcia: Hlavný plášť je bezpečne uzavretý presne navrhnutými rúrkovnicami, ktoré obsahujú kvalitné dymové rúrky navrhnuté pre dlhodobú odolnosť a jednoduché čistenie.

Kľúčové výhody

  • Nákladovo efektívny ohrev: Výrazné úspory na prevádzkových nákladoch v porovnaní s naftou alebo elektrinou vďaka využitiu miestne dostupnej biomasy.
  • Udržateľný a ekologický: Používa uhlíkovo neutrálne palivá ako drevo a brikety, čo pomáha vašej prevádzke plniť environmentálne ciele.
  • Používateľsky prívetivá prevádzka: Zjednodušené ovládanie a automatizované podávanie minimalizujú potrebu neustáleho manuálneho zásahu.
  • Kompaktná vertikálna konštrukcia: Zaberá menšiu podlahovú plochu, čo umožňuje jednoduchú inštaláciu v existujúcich kotolniach.

Bežné odvetvia a aplikácie

VTFH-Series je preferovanou voľbou pre odvetvia, ktoré chcú znížiť náklady na palivo pri zachovaní stálej dodávky teplej vody:

  • Textilný priemysel: Pre farbenie, pranie a dokončovanie tkanín.
  • Potravinársky a nápojový priemysel: Ideálny pre pasterizáciu, čistenie na mieste (CIP) a varné kade.
  • Chemický a farmaceutický priemysel: Poskytovanie konzistentného tepla pre plášťové nádoby a reaktory.
  • Hotely a nemocnice: Centralizovaná teplá voda pre práčovne, kuchyne a hosťovské vybavenie.
  • Poľnohospodárstvo: Pre vykurovanie skleníkov a špecializované sušenie plodín.

Technické špecifikácie

Špecifikácia Jednotka VTFH-400 VTFH-600 VTFH-800 VTFH-1000 VTFH-1500 VTFH-2000 VTFH-2500 VTFH-3000
Všeobecné
Maximálny tepelný výkon M. Kcal/hr 0.4 0.6 0.8 1.0 1.5 2.0 2.5 3.0
Maximálna prevádzková teplota °C 95/150 95/150 95/150 95/150 95/150 95/150 95/150 95/150
Nárast teploty teplej vody °C 30 30 30 30 30 30 30 30
Vstup/výstup teplej vody MM 80 80 100 100 120 150 150 200
Vykurovacia plocha ohrievača M² 30 45 60 75 113 150 175 210
Kapacita zádrže vody ohrievača liter 280 418 741 931 1750 2332 2721 3266
Režim spaľovania Automatický vrhací skrutkový podávač
Typ paliva Palivo Drvené brikety, ryžové plevy, uhlie
Účinnosť kotla
Na drvených briketách % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Na ryžových plevách % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Na uhlí % 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2 78 +/-2
Spotreba paliva
Drvené brikety (4000) Kg/hr 128 192 256 321 481 641 801 962
Ryžové plevy (3000) Kg/hr 171 256 342 427 641 855 1068 1282
Uhlie (4500) Kg/hr 114 171 228 285 427 570 712 855
Elektrická záťaž
Cirkulačné vodné čerpadlo H.P. 10.00 12.50 15.00 20.00 25.00 30.00 40.00 50.00
I.D. ventilátor bez BF H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00
FD ventilátor s APH H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00
SFD ventilátor s motorom H.P. 1.00 1.00 1.00 2.00 2.00 2.00 3.00 3.00
Skrutkový podávač H.P. 1.00 2.00 1.00 2.00 2.00 2.00 3.00 3.00
Celková elektrická záťaž H.P. 22.00 30.50 37.00 44.00 59.00 74.00 96.00 116.00
POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia.
  • GCV drvených brikiet je 4000 kcal/kg.
  • GCV ryžových pliev je 3000 kcal/kg.
  • GCV uhlia je 4500 kcal/kg.

Často kladené otázky (FAQ) o teplovodnom kotle na drevené poleno a biomasu

Štvorťahová konštrukcia núti teplo z horiaceho dreva alebo biomasy prechádzať cez rúrky kotla štyrikrát pred výstupom cez komín. Tým sa zachytí výrazne viac tepla ako pri štandardnom 2-ťahovom alebo 3-ťahovom kotle, čo vedie k oveľa vyššej palivovej účinnosti.

Áno. VTFH-Series je navrhnutá pre flexibilitu paliva. Zatiaľ čo drevené polená sú výborné na manuálne spaľovanie, brikety z biomasy možno použiť s automatickým systémom podávania pre konzistentnejšiu a bezobslužnú prevádzku.

Keďže biomasa a drevo produkujú popol, je potrebné periodické čistenie. Vertikálna dymotrubková konštrukcia a prístupné rúrkovnice však robia proces čistenia rýchlym a jednoduchým, čím sa zaisťuje minimálna odstávka.

Pri briketách z biomasy možno integrovať skrutkový dopravník alebo tlačný mechanizmus na podávanie paliva do ohniska na základe teplotného dopytu. Tým sa udržiava stály výstup 90 °C bez potreby, aby niekto neustále prihadzoval palivo.

VTFH-Series je optimalizovaná pre aplikácie s teplou vodou do 90 °C. Je ideálna pre procesy vyžadujúce veľké objemy teplej vody, nie vysokotlakovú paru.
