VTFH-SERIES
Kocioł wodny opalany balami drzewnymi i biomasą

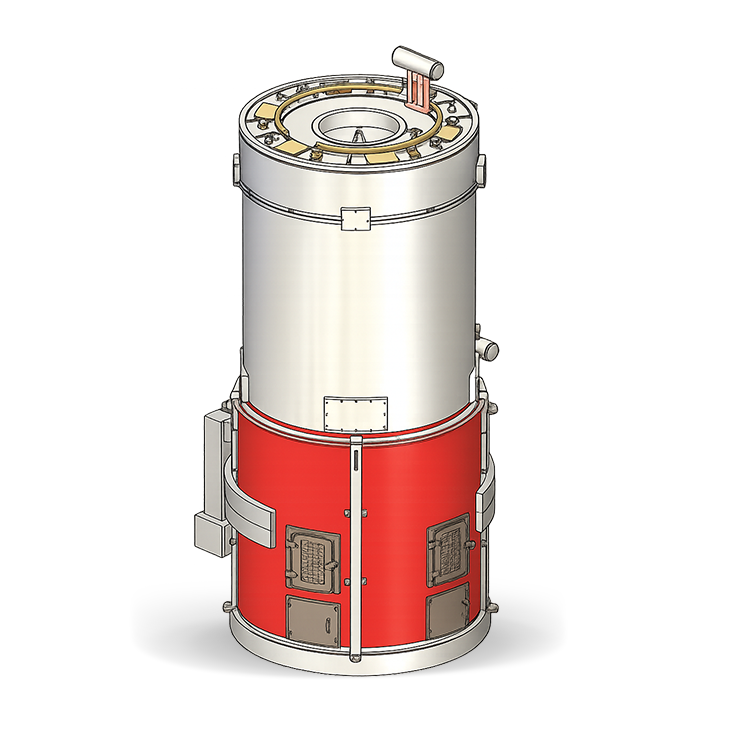

Seria VTFH-Series to wysokowydajny, pionowy czterociągowy kocioł wodny płomieniówkowy zaprojektowany specjalnie do wykorzystania odnawialnych paliw stałych, takich jak bale drzewne i brykiety z biomasy. Łącząc solidne palenisko z zaawansowaną technologią odzysku ciepła, seria VTFH-Series zapewnia zrównoważone i opłacalne rozwiązanie grzewcze dla różnych procesów przemysłowych.
Zakres pracy
- Wydajność – od 50 000 kcal/godz. do 3 lac kcal/godz.
- Paliwo – bal drzewny, brykiet z biomasy
- Temperatura – do 90℃
Zaprojektowany dla maksymalnego odzysku ciepła
Seria VTFH-Series wyróżnia się w branży dzięki unikalnej konstrukcji czterociągowej. Większość standardowych kotłów wykorzystuje dwa lub trzy ciągi, ale nasza czterociągowa konfiguracja zapewnia dłuższy czas kontaktu gorących gazów spalinowych z wymiennikiem ciepła. Skutkuje to znacznie wyższą sprawnością cieplną i niższym zużyciem paliwa.
Kluczowe cechy i zalety
- Zaawansowane spalanie: Palenisko jest strategicznie umieszczone u dołu głównego wymiennika ciepła, zapewniając optymalny wzrost ciepła i równomierny rozkład w rurach dymnych.

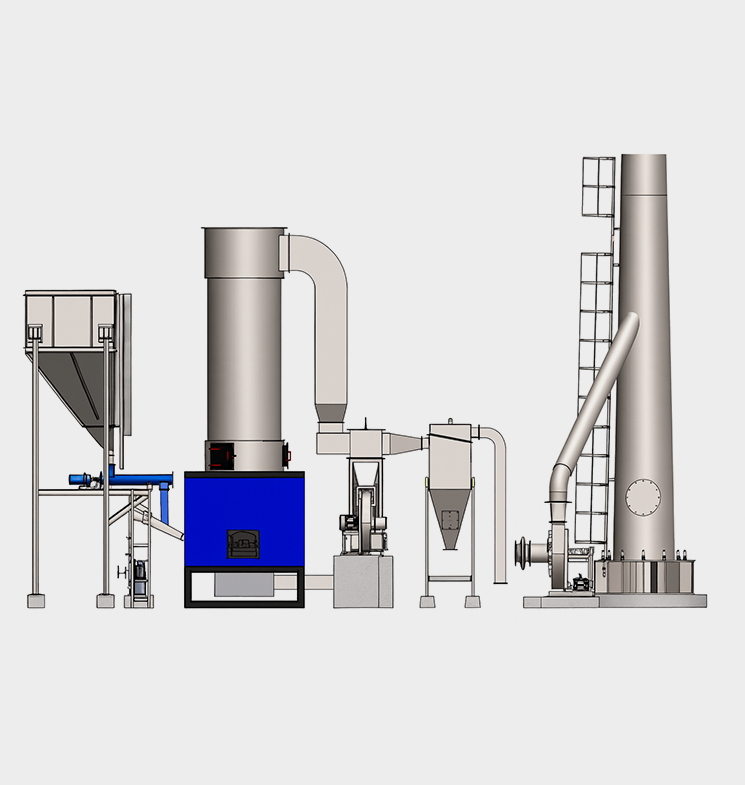

- Zautomatyzowane podawanie paliwa: Aby zmniejszyć nakład pracy ręcznej i zapewnić stałą temperaturę, seria VTFH-Series posiada automatyczny system podawania paliwa (dla brykietów), czyniąc ją tak samo przyjazną w obsłudze jak jednostki opalane olejem lub gazem.
- Solidna konstrukcja: Główny płaszcz jest szczelnie zamknięty precyzyjnie wykonanymi płytami sitowymi, mieszczącymi wysokiej jakości rury dymne zaprojektowane pod kątem długoterminowej trwałości i łatwego czyszczenia.
Kluczowe korzyści
- Opłacalne ogrzewanie: Znaczące oszczędności kosztów eksploatacyjnych w porównaniu z olejem napędowym lub energią elektryczną dzięki wykorzystaniu lokalnie dostępnej biomasy.
- Zrównoważona i przyjazna dla środowiska: Wykorzystuje paliwa neutralne pod względem emisji dwutlenku węgla, takie jak drewno i brykiety, pomagając Państwa zakładowi osiągnąć cele środowiskowe.
- Praca przyjazna użytkownikowi: Uproszczone sterowanie i automatyczne podawanie paliwa minimalizują potrzebę stałej interwencji ręcznej.
- Kompaktowa konstrukcja pionowa: Zajmuje mniej powierzchni podłogi, umożliwiając łatwy montaż w istniejących kotłowniach.
Typowe branże i zastosowania
Seria VTFH-Series jest preferowanym wyborem dla sektorów chcących obniżyć koszty paliwa przy zachowaniu stałej dostawy ciepłej wody:
- Przemysł tekstylny: Do procesów barwienia, prania i wykańczania tkanin.
- Żywność i napoje: Idealny do pasteryzacji, mycia w obiegu zamkniętym (CIP) i kadzi warzelnych.
- Chemia i farmacja: Zapewniając stałe ciepło dla zbiorników płaszczowych i reaktorów.
- Hotele i szpitale: Scentralizowana ciepła woda dla pralni, kuchni i udogodnień dla gości.
- Rolnictwo: Do ogrzewania szklarni i specjalistycznych zastosowań suszenia upraw.
| Specyfikacja | Jednostka | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Ogólne | |||||||||
| Maksymalna moc cieplna | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Maksymalna temperatura robocza | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Wzrost temperatury ciepłej wody | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Wlot/wylot ciepłej wody | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Powierzchnia grzewcza nagrzewnicy | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Pojemność wodna nagrzewnicy | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Tryb spalania | Automatyczny podajnik ślimakowy | ||||||||
| Rodzaj paliwa | Paliwo | Kruszony brykiet, łuska ryżowa, węgiel | |||||||
| Sprawność kotła | |||||||||
| Na kruszonym brykiecie | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na łusce ryżowej | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Na węglu | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Zużycie paliwa | |||||||||
| Kruszony brykiet (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Łuska ryżowa (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Węgiel (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Obciążenie elektryczne | |||||||||
| Pompa cyrkulacyjna wody | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| Wentylator wyciągowy bez podmuchu (BF) | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Wentylator FD z APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Wentylator SFD z silnikiem | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Podajnik ślimakowy | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Całkowite obciążenie elektryczne | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | |||||||||
- Wartość opałowa (GCV) kruszonego brykietu wynosi 4000 kcal/kg.
- Wartość opałowa (GCV) łuski ryżowej wynosi 3000 kcal/kg.
- Wartość opałowa (GCV) węgla wynosi 4500 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące kotła wodnego opalanego balami drzewnymi i biomasą
Konstrukcja czterociągowa zmusza ciepło z płonącego drewna lub biomasy do czterokrotnego przepływu przez rury kotła przed opuszczeniem komina. Pozwala to wychwycić znacznie więcej ciepła niż w standardowym kotle 2- lub 3-ciągowym, co prowadzi do znacznie wyższej sprawności paliwowej.
Tak. Seria VTFH-Series została zaprojektowana z myślą o elastyczności paliwowej. Podczas gdy bale drzewne doskonale nadają się do ręcznego zasilania, brykiety z biomasy mogą być stosowane z automatycznym systemem podawania dla bardziej stabilnej i bezobsługowej pracy.
Ponieważ biomasa i drewno wytwarzają popiół, wymagane jest okresowe czyszczenie. Jednak pionowa konstrukcja płomieniówkowa i dostępne płyty sitowe sprawiają, że proces czyszczenia jest szybki i prosty, zapewniając minimalne przestoje.
Dla brykietów z biomasy można zintegrować przenośnik ślimakowy lub mechanizm popychający, który podaje paliwo do paleniska w zależności od zapotrzebowania na temperaturę. Utrzymuje to stałą temperaturę wyjściową 90°C bez konieczności ciągłego ręcznego dosypywania paliwa.
Seria VTFH-Series jest zoptymalizowana do zastosowań z ciepłą wodą do 90°C. Jest idealna do procesów wymagających dużych ilości ciepłej wody, a nie pary pod wysokim ciśnieniem.
