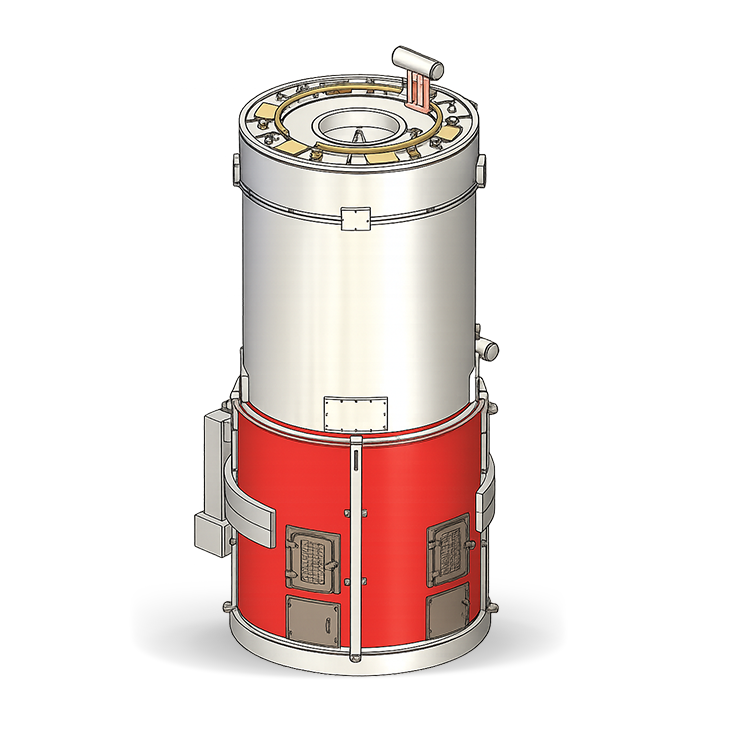

VTFH-SERIES
Водогрейный котел на дровах и биомассе
Серия VTFH — это высокопроизводительный вертикальный четырехходовой дымогарный водогрейный котел, специально спроектированный для использования возобновляемого твердого топлива, такого как дрова и брикеты биомассы. Сочетая надежную топку сгорания с передовой технологией рекуперации тепла, серия VTFH обеспечивает устойчивое и экономичное решение для отопления в различных промышленных процессах.
Рабочий диапазон
- Мощность — от 50 000 до 300 000 ккал/ч
- Топливо — дрова, брикеты биомассы
- Температура — до 90℃
Спроектирован для максимальной рекуперации тепла
Серия VTFH выделяется в отрасли благодаря уникальной четырехходовой конструкции. Большинство стандартных котлов используют два или три хода, но наша четырехходовая конфигурация обеспечивает более продолжительный контакт горячих дымовых газов с теплообменником. Это приводит к значительно более высокой тепловой эффективности и снижению расхода топлива.
Ключевые особенности и преимущества
- Передовое горение: Топка сгорания стратегически расположена в нижней части основного теплообменника, обеспечивая оптимальный подъем тепла и равномерное распределение по дымогарным трубам.

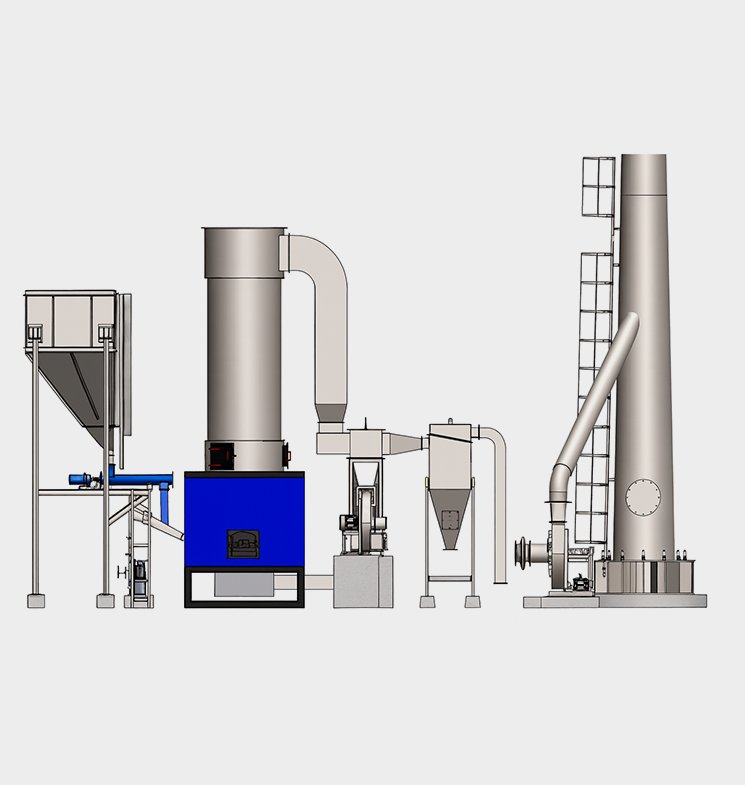

- Автоматизированная подача топлива: Для снижения ручного труда и обеспечения стабильной температуры серия VTFH оснащена автоматической системой подачи топлива (для брикетов), делая ее такой же удобной, как установки на масле или газе.
- Прочная конструкция: Основной корпус надежно закрыт прецизионно спроектированными трубными решетками, вмещающими высококачественные дымогарные трубы, рассчитанные на долговечность и удобную чистку.
Ключевые преимущества
- Экономичный нагрев: Значительная экономия эксплуатационных расходов по сравнению с дизелем или электричеством за счет использования местной биомассы.
- Устойчивость и экологичность: Использует углеродно-нейтральное топливо, такое как древесина и брикеты, помогая вашему предприятию достигать экологических целей.
- Удобная эксплуатация: Упрощенное управление и автоматизированная подача минимизируют необходимость постоянного ручного вмешательства.
- Компактная вертикальная конструкция: Занимает меньше площади, обеспечивая удобный монтаж в существующих котельных.
Распространенные отрасли и применения
Серия VTFH — предпочтительный выбор для отраслей, стремящихся снизить затраты на топливо при сохранении стабильной подачи горячей воды:
- Текстильная промышленность: Для процессов крашения, стирки и отделки тканей.
- Пищевая промышленность и напитки: Идеален для пастеризации, очистки на месте (CIP) и варочных чанов.
- Химическая и фармацевтическая промышленность: Обеспечение стабильного тепла для резервуаров с рубашкой и реакторов.
- Отели и больницы: Централизованное горячее водоснабжение для прачечных, кухонь и удобств для гостей.
- Сельское хозяйство: Для отопления теплиц и специализированной сушки урожая.
| Характеристика | Единица измерения | VTFH-400 | VTFH-600 | VTFH-800 | VTFH-1000 | VTFH-1500 | VTFH-2000 | VTFH-2500 | VTFH-3000 |
|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| Максимальная рабочая температура | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Прирост температуры горячей воды | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячей воды | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 |
| Площадь нагревательной поверхности | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 |
| Объем воды в нагревателе | liter | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 |
| Режим сжигания | Автоматический выбрасывающий шнековый питатель | ||||||||
| Вид топлива | Топливо | Дробленые брикеты, рисовая шелуха, уголь | |||||||
| КПД котла | |||||||||
| На дробленых брикетах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| На рисовой шелухе | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| На угле | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Расход топлива | |||||||||
| Дробленые брикеты (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 |
| Рисовая шелуха (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 |
| Уголь (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 |
| Электрическая нагрузка | |||||||||
| Циркуляционный водяной насос | H.P. | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 |
| Дымосос без байпаса | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Дутьевой вентилятор с воздухоподогревателем | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| Вентилятор вторичного дутья с электродвигателем | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Шнековый питатель | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 |
| Общая электрическая нагрузка | H.P. | 22.00 | 30.50 | 37.00 | 44.00 | 59.00 | 74.00 | 96.00 | 116.00 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||
- Теплотворная способность дробленых брикетов составляет 4000 ккал/кг.
- Теплотворная способность рисовой шелухи составляет 3000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о водогрейном котле на дровах и биомассе
Четырехходовая конструкция заставляет тепло от горящей древесины или биомассы пройти через трубы котла четыре раза перед выходом в дымовую трубу. Это улавливает значительно больше тепла, чем стандартный 2- или 3-ходовой котел, что приводит к значительно более высокой топливной эффективности.
Да. Серия VTFH спроектирована для гибкости по топливу. В то время как дрова отлично подходят для ручного сжигания, брикеты биомассы можно использовать с автоматической системой подачи для более стабильной и безлюдной работы.
Поскольку биомасса и древесина производят золу, необходима периодическая чистка. Однако вертикальная дымогарная конструкция и доступные трубные решетки делают процесс чистки быстрым и простым, обеспечивая минимальные простои.
Для брикетов биомассы может быть интегрирован шнековый конвейер или толкающий механизм, подающий топливо в топку в зависимости от требуемой температуры. Это поддерживает стабильную температуру 90°C без необходимости постоянной ручной загрузки топлива.
Серия VTFH оптимизирована для применений с горячей водой до 90°C. Она идеальна для процессов, требующих больших объемов горячей воды, а не пара высокого давления.
