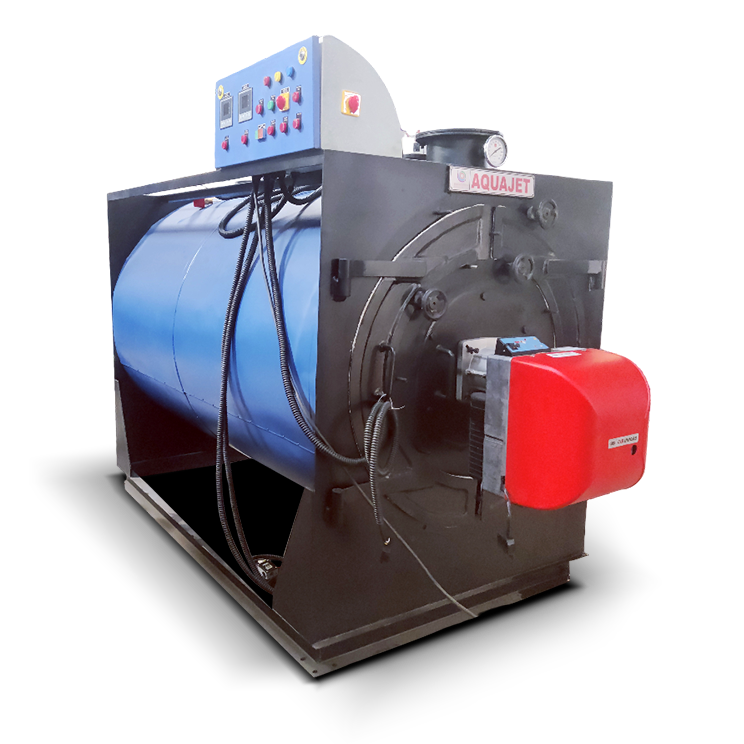

AQUAJET
Caldaia ad Acqua Calda a Olio e Gas
La serie AQUAJET è una caldaia compatta orizzontale, a tre passaggi, completamente wet-back, ad acqua calda, progettata per la massima efficienza termica e affidabilità a lungo termine. Progettata per applicazioni industriali e commerciali versatili, l'AQUAJET offre un'eccezionale flessibilità di combustibile, consentendo la combustione senza interruzioni di oli pesanti, oli leggeri e vari combustibili gassosi.
Gamma Operativa
- Capacità - da 0,1 milioni di Kcal/h a 2,0 milioni di Kcal/h
- Combustibile - oli pesanti, oli leggeri e gas
- Temperatura - fino a 90°C senza pressione e con pressione fino a 160°C
Ingegneria "Wet Back" Superiore
L'AQUAJET presenta un design completamente wet-back, dove la camera fumo posteriore è completamente circondata dall'acqua. Questa configurazione avanzata offre diversi vantaggi rispetto alle tradizionali caldaie "dry back":
- Massimo Assorbimento del Calore: Elimina la necessità di pesanti pareti refrattarie posteriori, consentendo all'acqua di assorbire calore che altrimenti andrebbe perso.
- Manutenzione Ridotta: Previene la fessurazione del refrattario e lo stress termico sulla piastra tubiera posteriore, prolungando notevolmente la vita utile della caldaia.
- Elevata Efficienza Termica: Il design radiante-convettivo a tre passaggi garantisce che i gas di combustione attraversino il sistema tre volte, estraendo ogni possibile unità di calore prima di uscire.
Versatilità Operativa
Che abbiate bisogno di riscaldamento atmosferico o acqua ad alta pressione, l'AQUAJET è costruita per adattarsi:
- Modalità Atmosferica: Ideale per basse temperature di processo fino a 90°C senza necessità di pressione di sistema.
- Modalità Pressurizzata: Può essere configurata specialmente come caldaia ad acqua calda in pressione per raggiungere temperature fino a 160°C per processi industriali impegnativi.
- Capacità Multi-Combustibile: Passate facilmente tra LDO, FO, gasolio, gas naturale o GPL in base alla disponibilità ed economicità del combustibile.
Settori di Riferimento
Il design robusto e la gamma di temperatura dell'AQUAJET la rendono la scelta ideale per:
- Ospitalità: Acqua calda su larga scala per hotel, resort e strutture di lavanderia.
- Sanità: Sistemi di sterilizzazione e acqua calda per ospedali e cliniche.
- Tessile: Processi di lavaggio, tintura e finissaggio.
- Alimentare e Bevande: Pastorizzazione, sistemi CIP (lavaggio in loco) e lavaggio.
- Farmaceutico: Riscaldamento di processo e controllo climatico per camere bianche.
- Impianti Chimici: Riscaldamento con camicia per reattori e serbatoi di miscelazione.
| Specifica | Unità | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generale | |||||||||||
| Resa termica massima | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura massima di esercizio | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Aumento di temperatura dell'acqua calda | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Ingresso/Uscita Acqua Calda | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| superficie di riscaldamento del riscaldatore | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Bruciatore | Bruciatore Monoblocco a Getto di Pressione | ||||||||||
| Tipo di Combustibile | Combustibile | GASOLIO, GPL, NG, PNG, FO, LDO | |||||||||
| Efficienza della Caldaia | |||||||||||
| Su Gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Su Olio | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consumo di Combustibile | |||||||||||
| Gasolio (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Olio Combustibile (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| GPL (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Gas naturale (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Carico Elettrico | |||||||||||
| Pompa di Circolazione Acqua | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventola Bruciatore (olio) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Pompa Combustibile | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Carico Elettrico Totale | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| NOTA: In considerazione del costante impegno a migliorare i nostri prodotti, ci riserviamo il diritto di modificare o alterare le specifiche sopra riportate senza preavviso. | |||||||||||
- Il GCV del gasolio è di 10500 Kcal/KG.
- Il GCV dell'olio combustibile è di 9600 Kcal/KG.
- Il GCV dell'LDO è di 10200 Kcal/KG.
- Il GCV del GPL è di 11000 Kcal/KG.
- Il GCV del gas naturale è di 8900 Kcal/KG.
Domande Frequenti (FAQ) sulla Caldaia ad Acqua Calda a Olio e Gas
Un design wet-back garantisce che la camera di inversione posteriore sia raffreddata ad acqua. Ciò elimina la necessità di rivestimenti refrattari costosi e fragili, previene la dispersione di calore e riduce lo stress termico sui componenti metallici della caldaia, portando a una vita utile molto più lunga.
Sì. Mentre il modello atmosferico standard opera fino a 90°C, l'AQUAJET può essere progettata come sistema pressurizzato per fornire in sicurezza acqua calda a temperature fino a 160°C.
L'AQUAJET è progettata per la flessibilità di combustibile. Selezionando il bruciatore appropriato (olio, gas o doppio combustibile), potete bruciare olio pesante, olio leggero o gas. Ciò vi consente di scegliere la fonte di combustibile più economica per la vostra regione.
Il design a tre passaggi costringe i gas di combustione ad attraversare i tubi interni tre volte. Ciò massimizza il tempo di contatto tra i gas caldi e l'acqua, garantendo che venga trasferita la massima quantità di calore prima che i gas raggiungano il camino.
Assolutamente sì. La disposizione orizzontale e i portelli anteriori e posteriori accessibili rendono molto facile per i tecnici ispezionare i tubi ed eseguire la pulizia di routine. Inoltre, il design wet-back elimina il comune grattacapo della manutenzione legato alla riparazione dei refrattari sulla parete posteriore.
