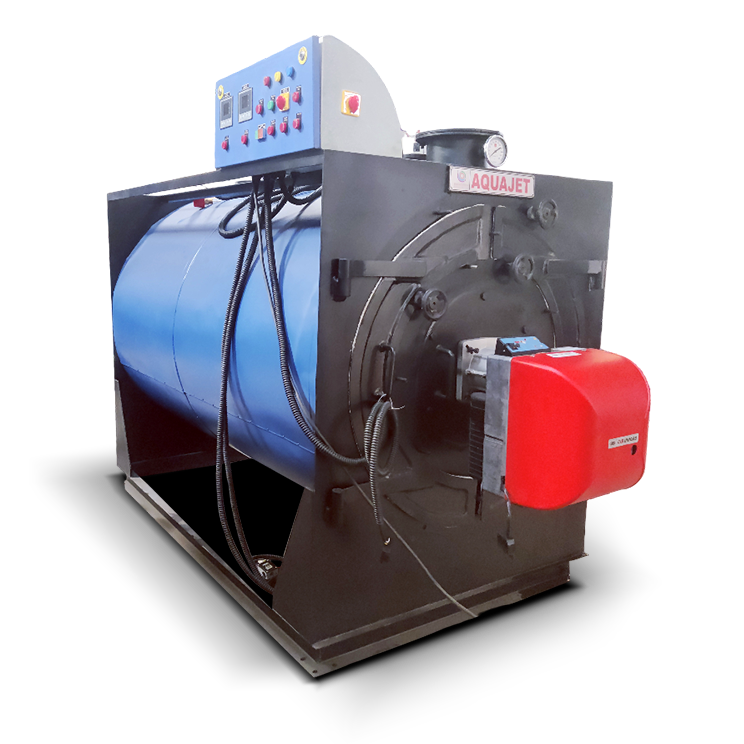

AQUAJET
AQUAJET

Caldeira de Água Quente a Óleo e Gás

  • Sistema de aquecimento de alta capacidade
  • Eficiência geral de 85% (+/-2%) no PCI
  • Opção multicombustível – óleos pesados, óleos leves e gases
  • Robusto - requer muito pouca manutenção
  • Sistemas fáceis de usar
Consultar Agora
AQUAJET
Features

Caldeira de Água Quente a Óleo e Gás

A série AQUAJET é uma caldeira de água quente compacta horizontal de três passes e fundo totalmente úmido, projetada para máxima eficiência térmica e confiabilidade a longo prazo. Projetada para aplicações industriais e comerciais versáteis, a AQUAJET oferece flexibilidade excepcional de combustível, permitindo a queima perfeita de óleos pesados, óleos leves e vários combustíveis gasosos.

Faixa de Operação

  • Capacidade – 100.000 kcal/h a 2.000.000 kcal/h
  • Combustível – Óleos pesados, óleos leves e gases
  • Temperatura – Até 90°C sem pressão e com pressão até 160°C
Consultar Agora

Engenharia Superior "Fundo Úmido"

A AQUAJET apresenta um design de Fundo Totalmente Úmido, onde a caixa de fumaça traseira é completamente cercada por água. Esta configuração avançada oferece várias vantagens sobre as caldeiras tradicionais de "Fundo Seco":

  • Máxima Absorção de Calor: Elimina a necessidade de pesadas paredes traseiras refratárias, permitindo que a água absorva calor que de outra forma seria perdido.
  • Manutenção Reduzida: Previne rachaduras refratárias e estresse relacionado ao calor na placa de tubos traseira, estendendo significativamente a vida útil da caldeira.
  • Alta Eficiência Térmica: O design radiante-convectivo de três passes garante que os gases de combustão viajem através do sistema três vezes, extraindo cada unidade possível de calor antes de sair.

Versatilidade Operacional

Seja você precisar de aquecimento atmosférico ou água de alta pressão, a AQUAJET é construída para se adaptar:

  • Modo Atmosférico: Ideal para temperaturas de processo baixas até 90°C sem necessidade de pressão do sistema.
  • Modo Pressurizado: Pode ser especialmente configurada como uma Caldeira de Água Quente Pressurizada para atingir temperaturas de até 160°C para processos industriais exigentes.
  • Capacidade Multicombustível: Alterne facilmente entre LDO, FO, Diesel, Gás Natural ou GLP com base na disponibilidade de combustível e eficiência de custo.

Indústrias Alvo

O design robusto e a faixa de temperatura da AQUAJET a tornam a escolha ideal para:

  • Hotelaria: Água quente em grande escala para hotéis, resorts e instalações de lavanderia.
  • Saúde: Sistemas de esterilização e água quente para hospitais e clínicas.
  • Têxteis: Processos de purga, tingimento e acabamento.
  • Alimentos e Bebidas: Pasteurização, sistemas CIP (Limpeza no Local) e lavagem.
  • Farmacêutica: Aquecimento de processo e controle climático para salas limpas.
  • Plantas Químicas: Aquecimento de camisa para reatores e tanques de mistura.

Especificações Técnicas

Especificação Unidade AQJ-10 AQJ-20 AQJ-30 AQJ-40 AQJ-50 AQJ-60 AQJ-80 AQJ-100 AQJ-150 AQJ-200
Geral
Produção máxima de calor M. Kcal/hr 0.1 0.2 0.3 0.4 0.5 0.6 0.8 1.0 1.5 2.0
Temperatura máxima de operação °C 95/150 95/150 95/150 95/150 95/150 95/150 95/150 95/150 95/150 95/150
Elevação de temperatura da água quente °C 30 30 30 30 30 30 30 30 30 30
Entrada/Saída de Água Quente MM 40 50 80 80 100 100 125 150 150 200
Área de superfície de aquecimento do aquecedor M² 6 12 18 24 30 36 54 60 90 120
Queimador Queimador Monobloco Jato de Pressão
Tipo de Combustível Combustível DIESEL, GLP, GN, PNG, FO, LDO
Eficiência da Caldeira
Com Gás % 90 +/-2 90 +/-2 90 +/-2 90 +/-2 90 +/-2 90 +/-2 90 +/-2 90 +/-2 90 +/-2 90 +/-2
Com Óleo % 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2 88 +/-2
Consumo de Combustível
Diesel (10500) Kg/hr 11 22 32 43 54 65 87 108 162 216
Óleo Combustível (9600) Kg/hr 12 24 36 47 59 71 95 118 178 237
LDO (10200) Kg/hr 11 22 33 45 56 67 89 111 167 223
GLP (11000) Kg/hr 10 20 30 40 51 61 81 101 152 202
Gás natural (8900) M³/hr 12 25 37 50 62 75 100 125 187 250
Carga Elétrica
Bomba de Circulação de Água H.P. 3.00 5.00 7.50 10.00 10.00 12.50 15.00 20.00 25.00 30.00
Soprador do Queimador (óleo) H.P. 0.37 0.50 0.50 0.90 1.10 1.10 3.00 3.00 5.5 7.5
Bomba de Combustível H.P. 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 1.1 1.1
Carga Elétrica Total H.P. 3.37 5.50 8.00 10.90 11.10 13.60 18.00 23.00 31.60 38.60
NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio.
  • O PCS do diesel é de 10500 Kcal/kg.
  • O PCS do óleo combustível é de 9600 Kcal/kg.
  • O PCS do LDO é de 10200 Kcal/kg.
  • O PCS do GLP é de 11000 Kcal/kg.
  • O PCS do gás natural é de 8900 Kcal/kg.

Perguntas Frequentes (FAQ) sobre Caldeira de Água Quente a Óleo e Gás

Um design fundo úmido garante que a câmara de retorno traseira seja resfriada a água. Isso elimina a necessidade de revestimentos refratários caros e frágeis, previne perda de calor e reduz o estresse térmico nos componentes metálicos da caldeira, levando a uma vida útil muito mais longa.

Sim. Enquanto o modelo atmosférico padrão opera até 90°C, a AQUAJET pode ser projetada como um sistema pressurizado para fornecer água quente com segurança em temperaturas de até 160°C.

A AQUAJET é projetada para flexibilidade de combustível. Ao selecionar o queimador apropriado (Óleo, Gás ou Duplo Combustível), você pode queimar Óleo Pesado, Óleo Leve ou Gases. Isso permite que você escolha a fonte de combustível mais econômica para sua região.

O design de três passes força os gases de combustão a viajar através dos tubos internos três vezes. Isso maximiza o tempo de contato entre os gases quentes e a água, garantindo que a quantidade máxima de calor seja transferida antes que os gases atinjam a chaminé.

Com certeza. O layout horizontal e as portas dianteiras e traseiras acessíveis facilitam muito para os técnicos inspecionarem tubos e realizarem limpeza de rotina. Além disso, o design fundo úmido remove a dor de cabeça comum de manutenção de reparar refratários de parede traseira.
