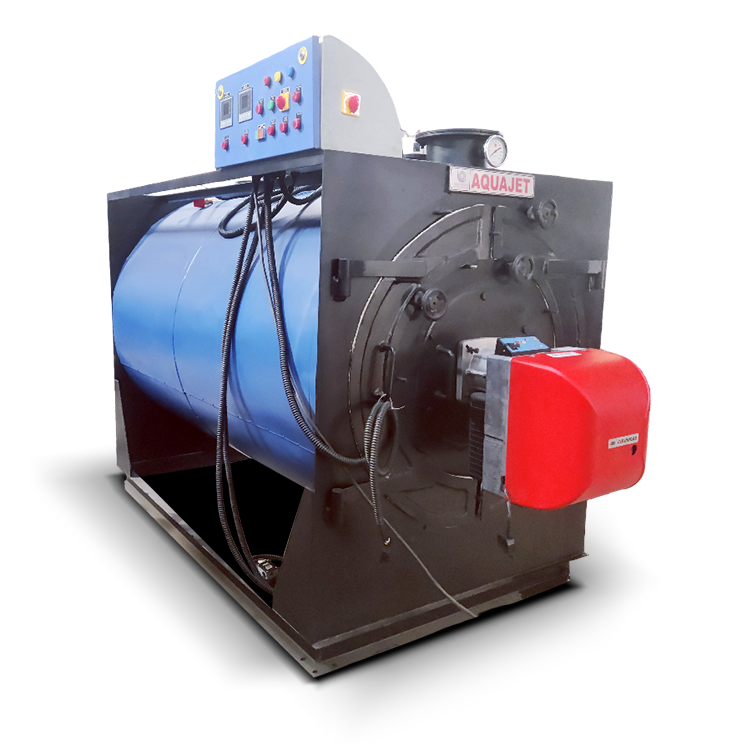

AQUAJET
Teplovodný kotol na olej a plyn
Séria AQUAJET je horizontálny, trojťahový, plne mokrý zabalený teplovodný kotol navrhnutý pre maximálnu tepelnú účinnosť a dlhodobú spoľahlivosť. AQUAJET, navrhnutý pre univerzálne priemyselné a komerčné aplikácie, ponúka výnimočnú flexibilitu paliva, umožňujúc bezproblémové spaľovanie ťažkých olejov, ľahkých olejov a rôznych plynných palív.
Prevádzkový rozsah
- Kapacita – 0,1 milióna kcal/hod. až 2,0 milióna kcal/hod.
- Palivo – ťažké oleje, ľahké oleje a plyny
- Teplota – do 90 °C bez tlaku a s tlakom do 160 °C
Vynikajúce inžinierstvo „mokrého zadku“
AQUAJET obsahuje konštrukciu s plne mokrým zadkom, kde je zadná dymová komora úplne obklopená vodou. Táto pokročilá konfigurácia ponúka niekoľko výhod oproti tradičným kotlom so „suchým zadkom“:
- Maximálna absorpcia tepla: Odstraňuje potrebu ťažkých vyzdievaných zadných stien, čím umožňuje vode absorbovať teplo, ktoré by sa inak stratilo.
- Znížená údržba: Zabraňuje praskaniu vyzdievky a tepelnému namáhaniu zadnej rúrkovnice, čím výrazne predlžuje životnosť kotla.
- Vysoká tepelná účinnosť: Trojťahová sálavo-konvekčná konštrukcia zaisťuje, že spaľovacie plyny prechádzajú cez systém trikrát, čím sa extrahuje každá možná jednotka tepla pred výstupom.
Prevádzková univerzálnosť
Či už potrebujete atmosférický ohrev alebo vysokotlakovú vodu, AQUAJET je vyrobený tak, aby sa prispôsobil:
- Atmosférický režim: Ideálny pre nízke procesné teploty do 90 °C bez potreby systémového tlaku.
- Tlakový režim: Možno špeciálne nakonfigurovať ako tlakový teplovodný kotol na dosiahnutie teplôt do 160 °C pre náročné priemyselné procesy.
- Schopnosť viacerých palív: Jednoducho prepínajte medzi LDO, FO, naftou, zemným plynom alebo LPG na základe dostupnosti a nákladovej efektívnosti paliva.
Cieľové odvetvia
Robustná konštrukcia a teplotný rozsah AQUAJET z neho robia ideálnu voľbu pre:
- Hotelierstvo: Veľkoobjemová teplá voda pre hotely, rezorty a práčovne.
- Zdravotníctvo: Sterilizácia a systémy teplej vody pre nemocnice a kliniky.
- Textilný priemysel: Procesy pranie, farbenie a dokončovanie.
- Potravinársky a nápojový priemysel: Pasterizácia, systémy CIP (čistenie na mieste) a umývanie.
- Farmaceutický priemysel: Procesný ohrev a regulácia klímy pre čisté priestory.
- Chemické prevádzky: Plášťový ohrev pre reaktory a miešacie nádrže.
| Špecifikácia | Jednotka | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||||
| Maximálny tepelný výkon | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximálna prevádzková teplota | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Nárast teploty teplej vody | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup teplej vody | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Vykurovacia plocha ohrievača | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Horák | Tlakovo-tryskový monoblokový horák | ||||||||||
| Typ paliva | Palivo | NAFTA, LPG, NG, PNG, FO, LDO | |||||||||
| Účinnosť kotla | |||||||||||
| Na plyne | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Na oleji | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Spotreba paliva | |||||||||||
| Nafta (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Vykurovací olej (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Zemný plyn (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Elektrická záťaž | |||||||||||
| Cirkulačné vodné čerpadlo | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Dúchadlo horáka (olej) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Palivové čerpadlo | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Celková elektrická záťaž | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||||
- GCV nafty je 10500 kcal/kg.
- GCV vykurovacieho oleja je 9600 kcal/kg.
- GCV LDO je 10200 kcal/kg.
- GCV LPG je 11000 kcal/kg.
- GCV zemného plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o teplovodnom kotle na olej a plyn
Konštrukcia s mokrým zadkom zaisťuje, že zadná vratná komora je vodou chladená. To odstraňuje potrebu nákladnej a krehkej vyzdievky, zabraňuje tepelným stratám a znižuje tepelné namáhanie kovových komponentov kotla, čo vedie k výrazne dlhšej prevádzkovej životnosti.
Áno. Zatiaľ čo štandardný atmosférický model pracuje do 90 °C, AQUAJET možno navrhnúť ako tlakový systém, aby bezpečne poskytoval teplú vodu pri teplotách do 160 °C.
AQUAJET je navrhnutý pre flexibilitu paliva. Výberom vhodného horáka (olej, plyn alebo duálne palivo) môžete spaľovať ťažký olej, ľahký olej alebo plyny. To vám umožňuje vybrať si najekonomickejší zdroj paliva pre váš región.
Trojťahová konštrukcia núti spaľovacie plyny prechádzať cez vnútorné rúrky trikrát. Tým sa maximalizuje čas kontaktu medzi horúcimi plynmi a vodou, čím sa zaisťuje, že maximálne množstvo tepla sa prenesie pred tým, ako plyny dosiahnu komín.
Rozhodne áno. Horizontálne usporiadanie a prístupné predné a zadné dvierka umožňujú technikom veľmi jednoducho kontrolovať rúrky a vykonávať bežné čistenie. Konštrukcia s mokrým zadkom navyše odstraňuje bežnú starosť s údržbou spočívajúcu v oprave vyzdievky na zadnej stene.
