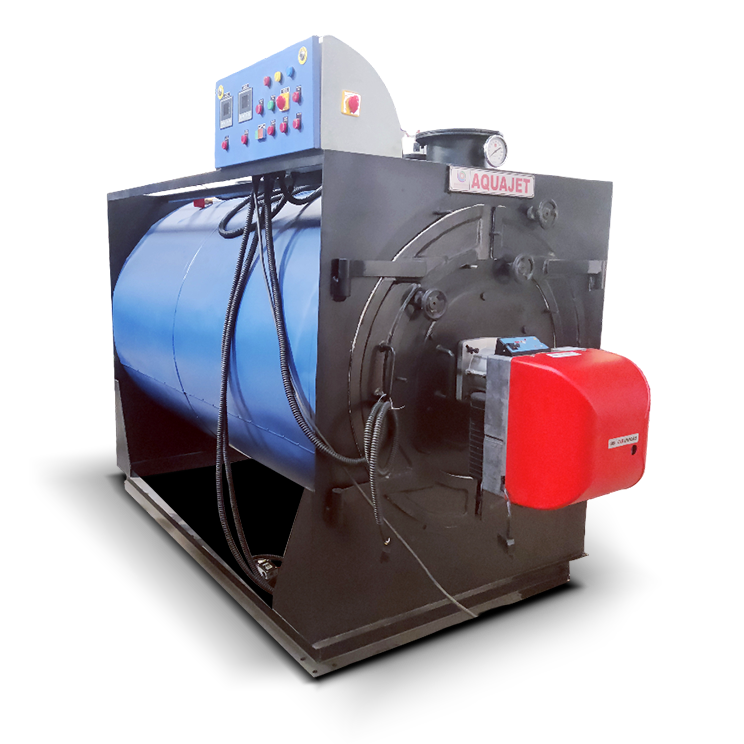

AQUAJET
Öl- & Gasbefeuerter Warmwasserkessel
Die AQUAJET-Serie ist ein horizontaler, dreizügiger, vollständig nass-hinten Kompaktwarmwasserkessel, konzipiert für maximale thermische Effizienz und langfristige Zuverlässigkeit. Für vielseitige industrielle und gewerbliche Anwendungen konzipiert, bietet der AQUAJET außergewöhnliche Brennstoffflexibilität und ermöglicht die nahtlose Befeuerung von Schwerölen, Leichtölen und verschiedenen gasförmigen Brennstoffen.
Betriebsbereich
- Kapazität – 0,1 Millionen kcal/h bis 2,0 Millionen kcal/h
- Brennstoff – Schweröle, Leichtöle und Gase
- Temperatur – bis 90°C ohne Druck und mit Druck bis 160°C

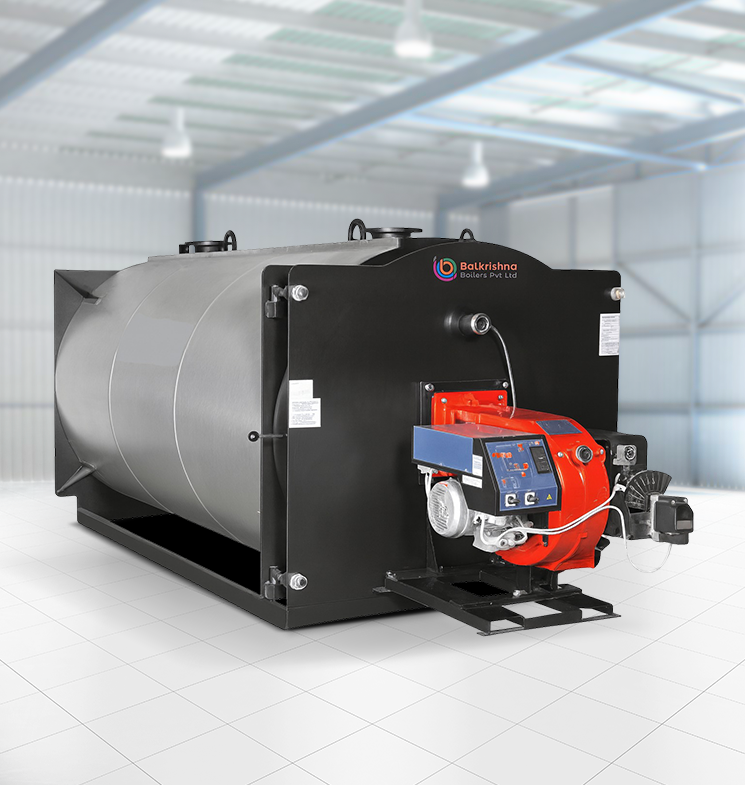

Überlegene "Nass-Hinten"-Technik
Der AQUAJET verfügt über ein vollständiges Nass-Hinten-Design, bei dem der hintere Rauchkasten vollständig von Wasser umgeben ist. Diese fortschrittliche Konfiguration bietet mehrere Vorteile gegenüber traditionellen "Trocken-Hinten"-Kesseln:
- Maximale Wärmeabsorption: Eliminiert den Bedarf an schweren feuerfesten Rückwänden und ermöglicht es dem Wasser, Wärme zu absorbieren, die sonst verloren gehen würde.
- Reduzierte Wartung: Verhindert Risse im Feuerfestmaterial und wärmebedingten Stress an der hinteren Rohrplatte, was die Lebensdauer des Kessels erheblich verlängert.
- Hohe Thermische Effizienz: Das Dreizug-Strahlungs-Konvektions-Design gewährleistet, dass Verbrennungsgase das System dreimal durchlaufen und jede mögliche Wärmeeinheit vor dem Austritt extrahiert wird.
Betriebliche Vielseitigkeit
Ob Sie atmosphärische Beheizung oder Hochdruckwasser benötigen, der AQUAJET ist gebaut, um sich anzupassen:
- Atmosphärischer Modus: Ideal für niedrige Prozesstemperaturen bis 90°C ohne Bedarf an Systemdruck.
- Druckbeaufschlagter Modus: Kann speziell als druckbeaufschlagter Warmwasserkessel konfiguriert werden, um Temperaturen bis 160°C für anspruchsvolle industrielle Prozesse zu erreichen.
- Multi-Brennstoff-Fähigkeit: Wechseln Sie einfach zwischen LDO, FO, Diesel, Erdgas oder Flüssiggas basierend auf Brennstoffverfügbarkeit und Kosteneffizienz.
Zielbranchen
Das robuste Design und der Temperaturbereich des AQUAJET machen ihn zur idealen Wahl für:
- Hotellerie: Großflächiges Warmwasser für Hotels, Resorts und Wäschereieinrichtungen.
- Gesundheitswesen: Sterilisations- und Warmwassersysteme für Krankenhäuser und Kliniken.
- Textilien: Reinigungs-, Färbe- und Veredelungsprozesse.
- Lebensmittel & Getränke: Pasteurisierung, CIP-Systeme (Reinigung vor Ort) und Waschen.
- Pharma: Prozessbeheizung und Klimasteuerung für Reinräume.
- Chemieanlagen: Mantelbeheizung für Reaktoren und Mischtanks.
| Spezifikation | Einheit | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Allgemein | |||||||||||
| Maximale Wärmeleistung | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximale Betriebstemperatur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Warmwasser-Temperaturanstieg | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Warmwasser-Einlass/Auslass | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Heizfläche des Erhitzers | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Brenner | Druckstrahl-Monoblock-Brenner | ||||||||||
| Brennstoffart | Brennstoff | DIESEL, LPG, NG., PNG, FO,LDO | |||||||||
| Kesselwirkungsgrad | |||||||||||
| Mit Gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Mit Öl | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Brennstoffverbrauch | |||||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Heizöl (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| Flüssiggas (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Erdgas (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Elektrische Last | |||||||||||
| Wasserumwälzpumpe | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Brennergebläse (Öl) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Brennstoffpumpe | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Gesamte Elektrische Last | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| HINWEIS: Aufgrund unseres ständigen Strebens nach Produktverbesserung behalten wir uns das Recht vor, die oben genannten Spezifikationen ohne vorherige Ankündigung zu ändern. | |||||||||||
- Der Heizwert von Diesel beträgt 10500 Kcal/kg.
- Der Heizwert von Heizöl beträgt 9600 Kcal/kg.
- Der Heizwert von LDO beträgt 10200 Kcal/kg.
- Der Heizwert von Flüssiggas beträgt 11000 Kcal/kg.
- Der Heizwert von Erdgas beträgt 8900 Kcal/kg.
Häufig Gestellte Fragen (FAQ) zum Öl- & Gasbefeuerten Warmwasserkessel
Ein Nass-Hinten-Design gewährleistet, dass die hintere Umkehrkammer wassergekühlt ist. Dies eliminiert den Bedarf an teuren und zerbrechlichen Feuerfestauskleidungen, verhindert Wärmeverlust und reduziert die thermische Belastung der Metallkomponenten des Kessels, was zu einer viel längeren Lebensdauer führt.
Ja. Während das Standard-Atmosphärenmodell bis 90°C arbeitet, kann der AQUAJET als druckbeaufschlagtes System konzipiert werden, um sicher Warmwasser bei Temperaturen bis 160°C zu liefern.
Der AQUAJET ist für Brennstoffflexibilität konzipiert. Durch die Auswahl des entsprechenden Brenners (Öl, Gas oder Zweistoff) können Sie Schweröl, Leichtöl oder Gase befeuern. Dies ermöglicht es Ihnen, die wirtschaftlichste Brennstoffquelle für Ihre Region zu wählen.
Das Dreizugdesign zwingt Verbrennungsgase, die internen Rohre dreimal zu durchlaufen. Dies maximiert die Kontaktzeit zwischen den heißen Gasen und dem Wasser und gewährleistet, dass die maximale Wärmemenge übertragen wird, bevor die Gase den Schornstein erreichen.
Absolut. Das horizontale Layout und die zugänglichen vorderen und hinteren Türen machen es für Techniker sehr einfach, Rohre zu inspizieren und routinemäßige Reinigung durchzuführen. Zudem eliminiert das Nass-Hinten-Design das häufige Wartungsproblem der Reparatur von Rückwand-Feuerfestmaterialien.
