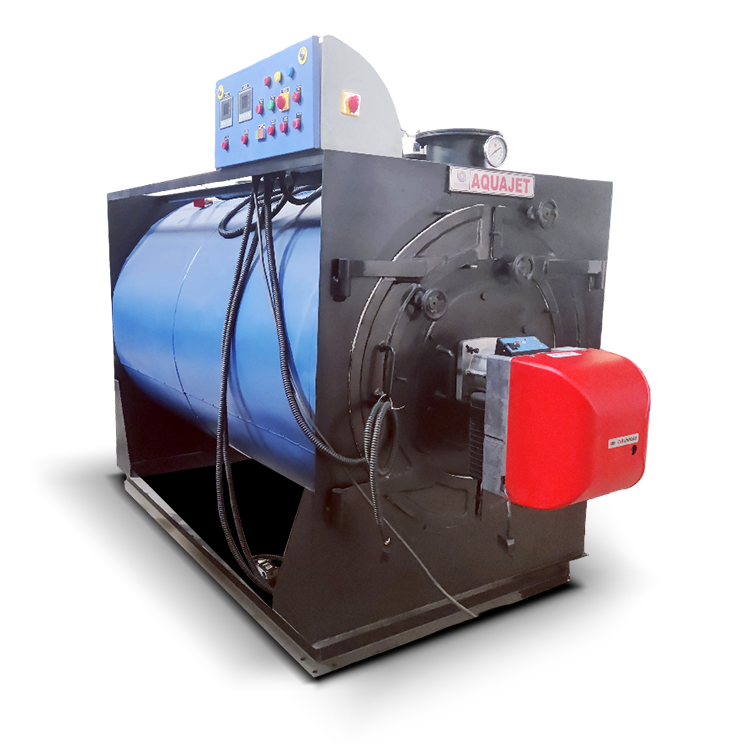

AQUAJET
Olie- og gasfyret varmtvandskedel
AQUAJET-serien er en vandret, trepasset, fuldt vådbaget pakket varmtvandskedel konstrueret til maksimal termisk effektivitet og langsigtet pålidelighed. Designet til alsidige industrielle og kommercielle applikationer tilbyder AQUAJET exceptionel brændstoffleksibilitet, hvilket muliggør problemfri fyring med tunge olier, lette olier og forskellige gasformige brændstoffer.
Driftsområde
- Kapacitet – 0,1 mio. kcal/t til 2,0 mio. kcal/t
- Brændstof – tunge olier, lette olier og gasser
- Temperatur – op til 90 °C uden tryk og med tryk op til 160 °C
Overlegen "wet back"-teknik
AQUAJET har et fuldt vådbaget design, hvor den bageste røgboks er helt omgivet af vand. Denne avancerede konfiguration tilbyder flere fordele frem for traditionelle "dry back"-kedler:
- Maksimal varmeabsorption: Eliminerer behovet for tunge, ildfaste bagvægge, hvilket gør det muligt for vandet at absorbere varme, der ellers ville gå tabt.
- Reduceret vedligeholdelse: Forhindrer revnedannelse i ildfast materiale og varmerelateret belastning på den bageste rørplade, hvilket forlænger kedlens levetid betydeligt.
- Høj termisk effektivitet: Det trepassede stråle-konvektionsdesign sikrer, at forbrændingsgasserne bevæger sig gennem systemet tre gange, hvilket udvinder hver mulige enhed af varme, før de forlader systemet.
Driftsalsidighed
Uanset om du har brug for atmosfærisk opvarmning eller højtryksvand, er AQUAJET bygget til at tilpasse sig:
- Atmosfærisk tilstand: Ideel til lave procestemperaturer op til 90 °C uden behov for systemtryk.
- Trykbaseret tilstand: Kan specialkonfigureres som en trykbaseret varmtvandskedel for at nå temperaturer op til 160 °C til krævende industrielle processer.
- Multibrændstofkapacitet: Skift nemt mellem LDO, FO, diesel, naturgas eller LPG baseret på brændstoftilgængelighed og omkostningseffektivitet.
Målrettede brancher
AQUAJETs robuste design og temperaturområde gør den til det ideelle valg til:
- Hotel- og restaurationsbranchen: Storskala varmt vand til hoteller, resorts og vaskerifaciliteter.
- Sundhedssektoren: Sterilisering og varmtvandssystemer til hospitaler og klinikker.
- Tekstil: Skuring, farvning og efterbehandlingsprocesser.
- Fødevarer og drikkevarer: Pasteurisering, CIP-systemer (cleaning-in-place) og vask.
- Medicinalindustri: Procesopvarmning og klimastyring til renrum.
- Kemiske anlæg: Kappevarmning til reaktorer og blandetanke.
| Specifikation | Enhed | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generelt | |||||||||||
| Maksimal varmeydelse | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maksimal arbejdstemperatur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Temperaturstigning for varmt vand | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Varmtvandsind-/udløb | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Varmerens opvarmningsflade | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Brænder | Tryk-jet monoblok-brænder | ||||||||||
| Brændstoftype | Brændstof | DIESEL, LPG, NG, PNG, FO, LDO | |||||||||
| Kedeleffektivitet | |||||||||||
| Med gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Med olie | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Brændstofforbrug | |||||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Fyringsolie (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Naturgas (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Elektrisk belastning | |||||||||||
| Cirkulationsvandpumpe | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Brænderblæser (olie) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Brændstofpumpe | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Samlet elektrisk belastning | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | |||||||||||
- Brændværdien for diesel er 10500 kcal/kg.
- Brændværdien for fyringsolie er 9600 kcal/kg.
- Brændværdien for LDO er 10200 kcal/kg.
- Brændværdien for LPG er 11000 kcal/kg.
- Brændværdien for naturgas er 8900 kcal/kg.
Ofte stillede spørgsmål (FAQ) om olie- og gasfyret varmtvandskedel
Et vådbaget design sikrer, at det bageste vendekammer er vandkølet. Dette eliminerer behovet for dyre og skrøbelige ildfaste beklædninger, forhindrer varmetab og reducerer den termiske belastning på kedlens metalkomponenter, hvilket fører til en langt længere levetid.
Ja. Mens standardmodellen med atmosfærisk tryk fungerer op til 90 °C, kan AQUAJET designes som et trykbaseret system til sikkert at levere varmt vand ved temperaturer op til 160 °C.
AQUAJET er designet til brændstoffleksibilitet. Ved at vælge den passende brænder (olie, gas eller dobbeltbrændstof) kan du fyre med tung olie, let olie eller gasser. Dette giver dig mulighed for at vælge den mest økonomiske brændstofkilde til din region.
Det trepassede design tvinger forbrændingsgasserne til at bevæge sig gennem de interne rør tre gange. Dette maksimerer kontakttiden mellem de varme gasser og vandet, hvilket sikrer, at den maksimale mængde varme overføres, før gasserne når skorstenen.
Absolut. Det vandrette layout og de tilgængelige for- og bagdøre gør det meget nemt for teknikere at inspicere rør og udføre rutinemæssig rengøring. Derudover fjerner det vådbagede design den almindelige vedligeholdelsesudfordring med at reparere ildfast materiale i bagvæggen.
