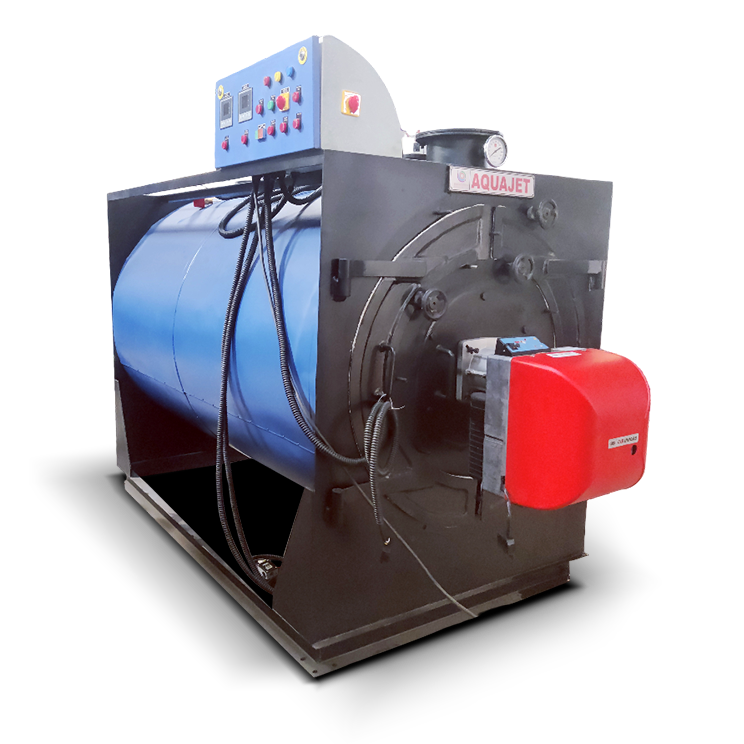

AQUAJET
Водогрейный котел на масле и газе
Серия AQUAJET — это горизонтальный трехходовой полностью мокрозадний блочный водогрейный котел, спроектированный для максимальной тепловой эффективности и долгосрочной надежности. Разработанный для разнообразных промышленных и коммерческих применений, AQUAJET обладает исключительной гибкостью по топливу, обеспечивая беспрепятственную работу на тяжелых маслах, легких маслах и различном газообразном топливе.
Рабочий диапазон
- Мощность — от 0,1 до 2,0 млн ккал/ч
- Топливо — тяжелые масла, легкие масла и газы
- Температура — до 90°C без давления и с давлением до 160°C
Превосходная конструкция «мокрая задняя стенка»
AQUAJET оснащен конструкцией с полностью мокрой задней стенкой, где задняя дымовая камера полностью окружена водой. Такая передовая конфигурация дает несколько преимуществ по сравнению с традиционными котлами с «сухой» задней стенкой:
- Максимальное поглощение тепла: Устраняет необходимость в тяжелых огнеупорных задних стенах, позволяя воде поглощать тепло, которое иначе было бы потеряно.
- Сниженное обслуживание: Предотвращает растрескивание футеровки и термическое напряжение на задней трубной решетке, значительно продлевая срок службы котла.
- Высокая тепловая эффективность: Трехходовая радиационно-конвективная конструкция обеспечивает трехкратное прохождение продуктов сгорания через систему, извлекая каждую возможную единицу тепла перед выходом.
Эксплуатационная универсальность
Требуется ли вам атмосферный нагрев или горячая вода под давлением — AQUAJET создан для адаптации:
- Атмосферный режим: Идеален для низких технологических температур до 90°C без необходимости давления в системе.
- Режим под давлением: Может быть специально настроен как водогрейный котел под давлением для достижения температур до 160°C для требовательных промышленных процессов.
- Многотопливность: Легко переключайтесь между LDO, FO, дизелем, природным газом или LPG в зависимости от доступности и экономичности топлива.
Целевые отрасли
Прочная конструкция и температурный диапазон AQUAJET делают его идеальным выбором для:
- Гостиничный бизнес: Крупномасштабное горячее водоснабжение отелей, курортов и прачечных.
- Здравоохранение: Стерилизация и системы горячего водоснабжения для больниц и клиник.
- Текстильная промышленность: Процессы отваривания, крашения и отделки.
- Пищевая промышленность и напитки: Пастеризация, системы CIP (очистка на месте) и мойка.
- Фармацевтика: Технологический нагрев и климат-контроль для чистых помещений.
- Химические предприятия: Нагрев рубашек реакторов и смесительных резервуаров.
| Характеристика | Единица измерения | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Максимальная рабочая температура | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Прирост температуры горячей воды | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячей воды | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Площадь нагревательной поверхности | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Горелка | Моноблочная горелка распыления давлением | ||||||||||
| Вид топлива | Топливо | ДИЗЕЛЬ, LPG, NG, PNG, FO, LDO | |||||||||
| КПД котла | |||||||||||
| На газе | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| На масле | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Расход топлива | |||||||||||
| Дизель (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Топочный мазут (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Природный газ (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Электрическая нагрузка | |||||||||||
| Циркуляционный водяной насос | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Вентилятор горелки (масло) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Топливный насос | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Общая электрическая нагрузка | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||||
- Теплотворная способность дизеля составляет 10500 ккал/кг.
- Теплотворная способность топочного мазута составляет 9600 ккал/кг.
- Теплотворная способность LDO составляет 10200 ккал/кг.
- Теплотворная способность LPG составляет 11000 ккал/кг.
- Теплотворная способность природного газа составляет 8900 ккал/кг.
Часто задаваемые вопросы (FAQ) о водогрейном котле на масле и газе
Конструкция с мокрой задней стенкой гарантирует, что задняя камера разворота охлаждается водой. Это устраняет необходимость в дорогой и хрупкой огнеупорной футеровке, предотвращает потери тепла и снижает термическое напряжение на металлических компонентах котла, что приводит к значительно более долгому сроку службы.
Да. В то время как стандартная атмосферная модель работает до 90°C, AQUAJET может быть спроектирован как система под давлением для безопасного получения горячей воды при температурах до 160°C.
AQUAJET спроектирован с учетом гибкости по топливу. Выбрав подходящую горелку (масляную, газовую или двухтопливную), вы можете работать на тяжелом масле, легком масле или газах. Это позволяет выбрать наиболее экономичный источник топлива для вашего региона.
Трехходовая конструкция заставляет продукты сгорания проходить через внутренние трубы трижды. Это максимизирует время контакта между горячими газами и водой, обеспечивая передачу максимального количества тепла до достижения газами дымовой трубы.
Безусловно. Горизонтальная компоновка и доступные передние и задние дверцы значительно упрощают осмотр труб и плановую чистку для техников. Кроме того, конструкция с мокрой задней стенкой устраняет типичную головную боль обслуживания, связанную с ремонтом футеровки задней стены.
