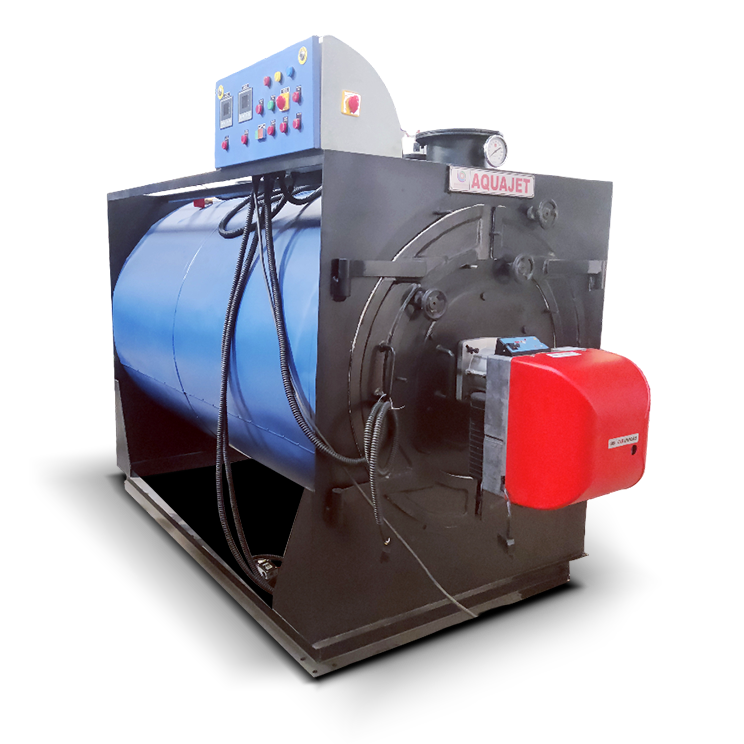

AQUAJET
Caldera de Agua Caliente de Aceite y Gas
La serie AQUAJET es una caldera de agua caliente preensamblada horizontal de tres pasos y respaldo completamente húmedo, diseñada para la máxima eficiencia térmica y fiabilidad a largo plazo. Diseñada para aplicaciones industriales y comerciales versátiles, la AQUAJET ofrece una flexibilidad de combustible excepcional, permitiendo la combustión perfecta de aceites pesados, aceites ligeros y varios combustibles gaseosos.
Rango de Funcionamiento
- Capacidad – de 0,1 a 2,0 millones de Kcal/hr
- Combustible - aceites pesados, aceites ligeros y gases
- Temperatura - hasta 90°C sin presión, y con presión hasta 160°C
Ingeniería Superior de "Respaldo Húmedo"
La AQUAJET cuenta con un diseño de respaldo completamente húmedo, donde la caja de humos trasera está completamente rodeada de agua. Esta configuración avanzada ofrece varias ventajas sobre las calderas tradicionales de "respaldo seco":
- Máxima Absorción de Calor: Elimina la necesidad de paredes traseras refractarias pesadas, permitiendo que el agua absorba el calor que de otro modo se perdería.
- Mantenimiento Reducido: Previene el agrietamiento refractario y el estrés relacionado con el calor en la placa de tubos trasera, extendiendo significativamente la vida útil de la caldera.
- Alta Eficiencia Térmica: El diseño radiante-convectivo de tres pasos garantiza que los gases de combustión viajen a través del sistema tres veces, extrayendo cada unidad posible de calor antes de salir.
Versatilidad Operativa
Ya sea que requiera calefacción atmosférica o agua a alta presión, la AQUAJET está construida para adaptarse:
- Modo Atmosférico: Ideal para temperaturas de proceso bajas de hasta 90°C sin necesidad de presión del sistema.
- Modo Presurizado: Se puede configurar especialmente como una caldera de agua caliente presurizada para alcanzar temperaturas de hasta 160°C para procesos industriales exigentes.
- Capacidad Multicombustible: Cambie fácilmente entre LDO, FO, diésel, gas natural o GLP según la disponibilidad de combustible y la rentabilidad.
Industrias Objetivo
El diseño robusto y el rango de temperatura de la AQUAJET la convierten en la opción ideal para:
- Hostelería: Agua caliente a gran escala para hoteles, resorts e instalaciones de lavandería.
- Salud: Sistemas de esterilización y agua caliente para hospitales y clínicas.
- Textiles: Procesos de desgomado, teñido y acabado.
- Alimentos y Bebidas: Pasteurización, sistemas CIP (limpieza en el lugar) y lavado.
- Farmacéutica: Calefacción de procesos y control climático para salas limpias.
- Plantas Químicas: Calefacción de camisa para reactores y tanques de mezcla.
| Especificación | Unidad | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| General | |||||||||||
| Producción máxima de calor | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura máxima de funcionamiento | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Elevación de temperatura del agua caliente | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/salida de agua caliente | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Área de superficie de calefacción del calentador | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Quemador | Quemador Monobloque de Chorro de Presión | ||||||||||
| Tipo de Combustible | Combustible | DIÉSEL, GLP, GN, PNG, FO, LDO | |||||||||
| Eficiencia de la Caldera | |||||||||||
| Con Gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Con Aceite | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Consumo de Combustible | |||||||||||
| Diésel (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Aceite Combustible (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| GLP (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Gas natural (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Carga Eléctrica | |||||||||||
| Bomba de Circulación de Agua | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Soplador del Quemador (aceite) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Bomba de Combustible | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Carga Eléctrica Total | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| NOTA: En vista de nuestros esfuerzos constantes por mejorar nuestros productos, nos reservamos el derecho de alterar o cambiar las especificaciones anteriores sin previo aviso. | |||||||||||
- El PCS del diésel es de 10500 Kcal/kg.
- El PCS del aceite combustible es de 9600 Kcal/kg.
- El PCS del LDO es de 10200 Kcal/kg.
- El PCS del GLP es de 11000 Kcal/kg.
- El PCS del gas natural es de 8900 Kcal/kg.
Preguntas Frecuentes (FAQ) sobre la Caldera de Agua Caliente de Aceite y Gas
Un diseño de respaldo húmedo garantiza que la cámara de reversión trasera esté enfriada por agua. Esto elimina la necesidad de revestimientos refractarios costosos y frágiles, previene la pérdida de calor y reduce el estrés térmico en los componentes metálicos de la caldera, llevando a una vida útil mucho más larga.
Sí. Mientras que el modelo atmosférico estándar opera hasta 90°C, la AQUAJET puede diseñarse como un sistema presurizado para proporcionar de forma segura agua caliente a temperaturas de hasta 160°C.
La AQUAJET está diseñada para la flexibilidad de combustible. Seleccionando el quemador adecuado (aceite, gas o doble combustible), puede quemar aceite pesado, aceite ligero o gases. Esto le permite elegir la fuente de combustible más económica para su región.
El diseño de tres pasos obliga a los gases de combustión a viajar a través de los tubos internos tres veces. Esto maximiza el tiempo de contacto entre los gases calientes y el agua, garantizando que se transfiera la máxima cantidad de calor antes de que los gases lleguen a la chimenea.
Por supuesto. La disposición horizontal y las puertas delanteras y traseras accesibles facilitan mucho a los técnicos la inspección de tubos y la realización de limpieza rutinaria. Además, el diseño de respaldo húmedo elimina el dolor de cabeza común de mantenimiento de reparar refractarios de la pared trasera.
