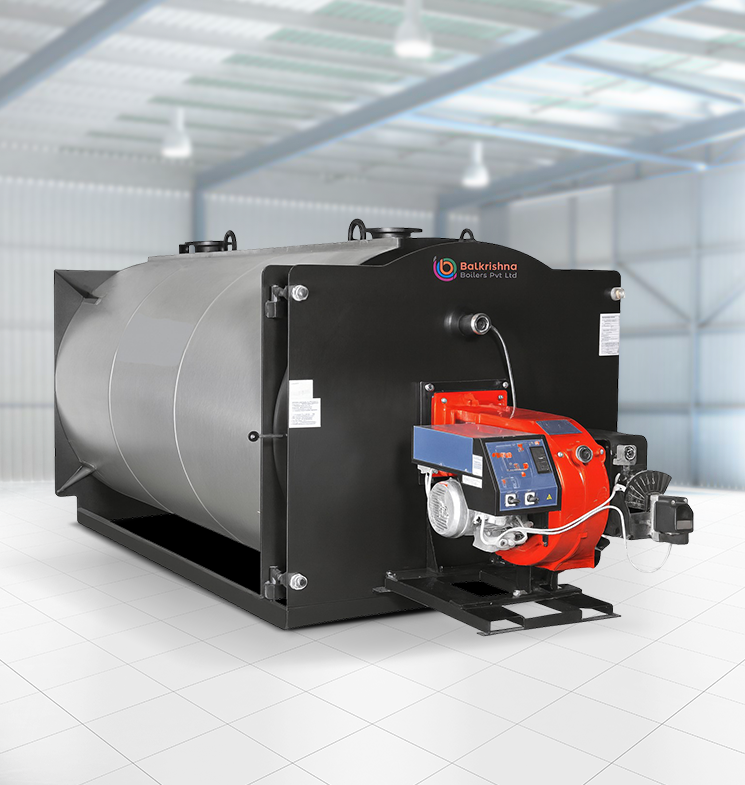

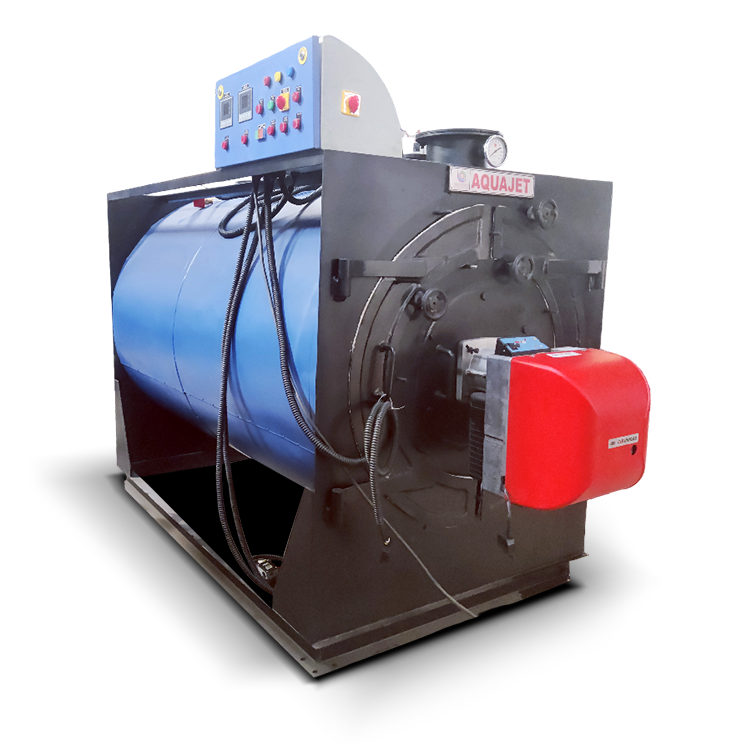

AQUAJET
Olejový a plynový horkovodní kotel
Řada AQUAJET je horizontální, třítahový, plně mokrý zadní obrat kompaktního horkovodního kotle navržený pro maximální tepelnou účinnost a dlouhodobou spolehlivost. AQUAJET, navržený pro univerzální průmyslové a komerční použití, nabízí výjimečnou flexibilitu paliv, umožňující bezproblémové spalování těžkých olejů, lehkých olejů a různých plynných paliv.
Provozní rozsah
- Kapacita – 0,1 milionu kcal/h až 2,0 milionu kcal/h
- Palivo – těžké oleje, lehké oleje a plyny
- Teplota – až 90 °C bez tlaku a s tlakem až 160 °C
Vynikající inženýrství „mokrého obratu"
AQUAJET se vyznačuje konstrukcí s plně mokrým zadním obratem, kde je zadní dýmová komora zcela obklopena vodou. Toto pokročilé provedení nabízí několik výhod oproti tradičním kotlům se „suchým obratem":
- Maximální absorpce tepla: Odstraňuje potřebu těžkých vyzdívaných zadních stěn, čímž umožňuje vodě absorbovat teplo, které by jinak bylo ztraceno.
- Snížená údržba: Zabraňuje praskání vyzdívky a tepelnému namáhání zadní trubkovnice, čímž výrazně prodlužuje životnost kotle.
- Vysoká tepelná účinnost: Třítahová sálavě-konvekční konstrukce zajišťuje, že spalovací plyny procházejí systémem třikrát, čímž odebírají každou možnou jednotku tepla před výstupem.
Provozní univerzálnost
Ať už potřebujete atmosférický ohřev, nebo vysokotlakou vodu, AQUAJET je postaven tak, aby se přizpůsobil:
- Atmosférický režim: Ideální pro nízké procesní teploty až do 90 °C bez potřeby systémového tlaku.
- Tlakový režim: Lze speciálně nakonfigurovat jako tlakový horkovodní kotel pro dosažení teplot až 160 °C pro náročné průmyslové procesy.
- Víceplivová schopnost: Snadno přepínejte mezi LDO, FO, naftou, zemním plynem nebo LPG v závislosti na dostupnosti a nákladové efektivitě paliva.
Cílová odvětví
Robustní konstrukce a teplotní rozsah AQUAJET z něj dělají ideální volbu pro:
- Hotelnictví: Velkoobjemová horká voda pro hotely, resorty a prádelenská zařízení.
- Zdravotnictví: Sterilizace a systémy horké vody pro nemocnice a kliniky.
- Textilní průmysl: Praní, barvení a konečná úprava.
- Potravinářství a nápojový průmysl: Pasterizace, systémy CIP (čištění na místě) a mytí.
- Farmaceutický průmysl: Procesní vytápění a regulace klimatu pro čisté prostory.
- Chemické provozy: Plášťový ohřev reaktorů a míchacích nádrží.
| Specifikace | Jednotka | AQJ-10 | AQJ-20 | AQJ-30 | AQJ-40 | AQJ-50 | AQJ-60 | AQJ-80 | AQJ-100 | AQJ-150 | AQJ-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | |||||||||||
| Maximální tepelný výkon | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maximální provozní teplota | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Nárůst teploty horké vody | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Vstup/výstup horké vody | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Topná plocha ohřívače | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Hořák | Tlakový tryskový monoblokový hořák | ||||||||||
| Typ paliva | Palivo | NAFTA, LPG, NG, PNG, FO, LDO | |||||||||
| Účinnost kotle | |||||||||||
| Na plyn | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Na olej | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Spotřeba paliva | |||||||||||
| Nafta (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Topný olej (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Zemní plyn (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Elektrická zátěž | |||||||||||
| Oběhové čerpadlo vody | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Dmychadlo hořáku (olej) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Palivové čerpadlo | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Celková elektrická zátěž | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 11.10 | 13.60 | 18.00 | 23.00 | 31.60 | 38.60 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | |||||||||||
- Výhřevnost nafty je 10500 kcal/kg.
- Výhřevnost topného oleje je 9600 kcal/kg.
- Výhřevnost LDO je 10200 kcal/kg.
- Výhřevnost LPG je 11000 kcal/kg.
- Výhřevnost zemního plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o olejovém a plynovém horkovodním kotli
Konstrukce s mokrým obratem zajišťuje, že je zadní obratová komora chlazena vodou. To odstraňuje potřebu nákladných a křehkých vyzdívek, zabraňuje ztrátám tepla a snižuje tepelné namáhání kovových součástí kotle, což vede k mnohem delší životnosti.
Ano. Zatímco standardní atmosférický model pracuje do 90 °C, lze AQUAJET navrhnout jako tlakový systém, aby bezpečně dodával horkou vodu při teplotách až 160 °C.
AQUAJET je navržen pro flexibilitu paliv. Výběrem vhodného hořáku (olejový, plynový nebo dvoupalivový) můžete spalovat těžký olej, lehký olej nebo plyny. To vám umožňuje zvolit nejekonomičtější zdroj paliva pro váš region.
Třítahová konstrukce nutí spalovací plyny procházet vnitřními trubkami třikrát. To maximalizuje dobu kontaktu mezi horkými plyny a vodou, čímž zajišťuje, že se přenese maximální množství tepla, než plyny dosáhnou komína.
Rozhodně. Horizontální uspořádání a přístupné přední a zadní dveře umožňují technikům velmi snadno kontrolovat trubky a provádět běžné čištění. Konstrukce s mokrým obratem navíc odstraňuje běžné starosti s údržbou spojené s opravou vyzdívek zadní stěny.
