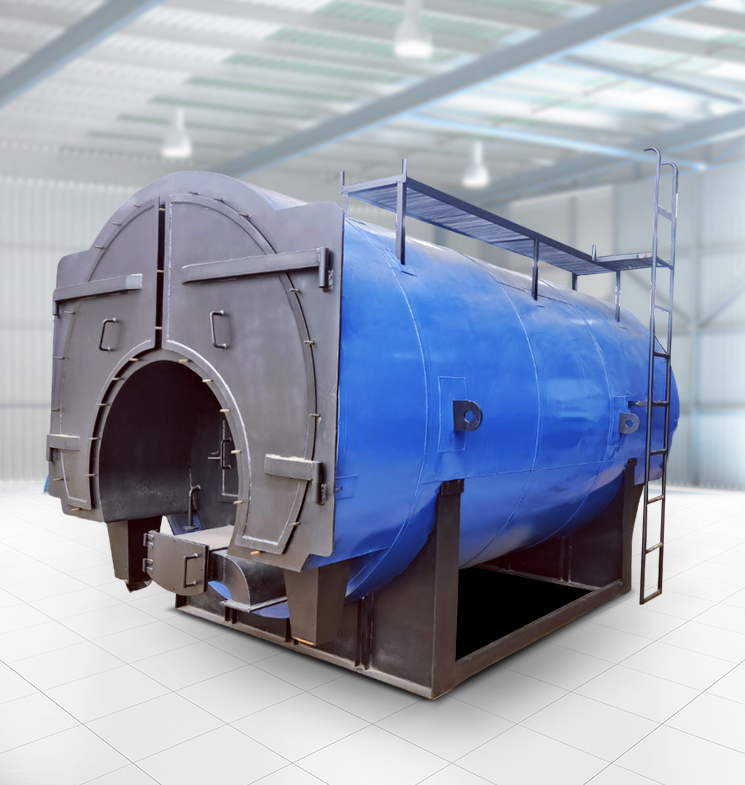

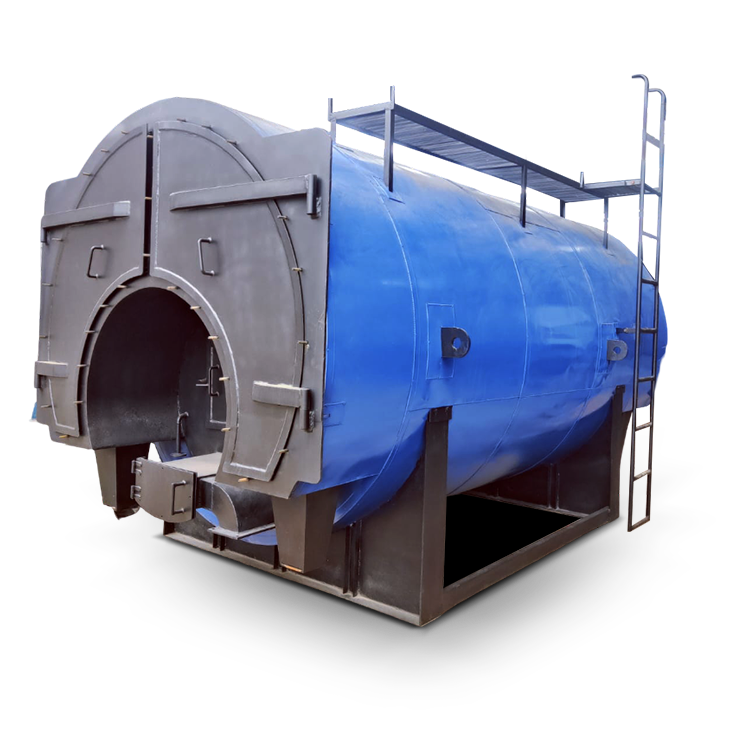

AQUAMAX
Varmtvandskedel til brænde og biomassebriketter
AQUAMAX er en robust, fuldt vådbaget, trepasset røgrørs-varmtvandskedel designet til maksimal termisk genvinding ved brug af omkostningseffektivt fast brændsel. Konstrueret til holdbarhed og høj ydeevne er AQUAMAX den ideelle løsning for brancher, der ønsker at anvende brænde eller biomassebriketter til at generere stabilt varmt vand.
Driftsområde
- Kapacitet – 400.000 kcal/t til 2.000.000 kcal/t.
- Brændstof – brænde, biomassebriketter
- Temperatur – op til 90 ℃, specialdesign op til 160 ℃
Avanceret teknik til fast brændsel
AQUAMAX har en vandret, plan ovn, der strækker sig over hele dens længde, hvilket giver rigeligt forbrændingsvolumen til fast brændsel.
- Trepasset røgrørsdesign: Røggasser bevæger sig gennem tre forskellige pas, hvilket sikrer, at maksimal varme overføres til vandet, før gasserne forlader systemet.
- Fuldt vådbaget konstruktion: I modsætning til "dry back"-kedler er det bageste forbrændingskammer helt omgivet af vand. Dette eliminerer behovet for omfangsrigt, dyrt ildfast materiale i bagenden, forhindrer varmetab og reducerer vedligeholdelsesomkostningerne betydeligt.
- Overlegen adgang: Den store bagdør giver fuld adgang til ovnen og røgrørene, hvilket gør rengøring og rørinspektion enkel og reducerer driftsstop.
Vigtigste funktioner og fordele
- Brændstofalsidighed: Meget effektiv, når den fyres med brænde eller biomassebriketter, hvilket giver dig mulighed for at vælge den mest økonomiske lokale brændstofkilde.
- Robust termisk design: Rørplader i begge ender holder sikkert røgrørene fast, hvilket sikrer en lækagesikker og holdbar struktur, der kan håndtere termisk udvidelse.
- Automatiseret sikkerhed: Udstyret med avanceret instrumentering til overvågning af vandtemperatur og -strøm, hvilket sikrer sikker og pålidelig drift døgnet rundt.
- Højtemperaturmuligheder: Mens standardmodeller fungerer op til 90 °C, er specialiserede skræddersyede designs tilgængelige til trykbaserede krav op til 160 °C.
Målrettede branceanvendelser
AQUAMAX er en alsidig arbejdshest, der bruges bredt i sektorer, der har brug for store mængder varmt vand ved lave driftsomkostninger:
- Tekstilindustri: Til farvning, vask og efterbehandlingsprocesser for stof.
- Fødevarer og drikkevarer: Til pasteurisering, rengøring og forarbejdningsapplikationer.
- Hoteller og restaurationsbranchen: Til centralvarme, vaskeri og storskala varmtvandssystemer.
- Kemi og medicinalindustri: Til opvarmning af kappebeholdere og procesbehov.
- Krydsfiner og tømmer: Til konditionering af tømmer og hærdning af harpiks.
| Specifikation | Enhed | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generelt | |||||||||||
| Maksimal varmeydelse | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maksimal arbejdstemperatur | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Temperaturstigning for varmt vand | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Varmtvandsind-/udløb | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Varmerens opvarmningsflade | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Fyringsmetode | Manuelt fyret | ||||||||||
| Brændstoftype | Brændstof | Brænde, briketter, kul | |||||||||
| Kedeleffektivitet | |||||||||||
| Med brænde | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Med briketter | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Med kul | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Brændstofforbrug | |||||||||||
| Brænde (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Briketter (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Kul (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Elektrisk belastning | |||||||||||
| Cirkulationsvandpumpe | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| ID-blæser med motor | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| FD-blæser med motor | H.P. | Ikke relevant | Ikke relevant | Ikke relevant | Ikke relevant | Ikke relevant | Ikke relevant | 3.00 | 5.00 | 7.5 | 10.0 |
| Samlet elektrisk belastning | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | |||||||||||
- Brændværdien for brænde er 3500 kcal/kg.
- Brændværdien for briketter er 4000 kcal/kg.
- Brændværdien for kul er 4500 kcal/kg.
Ofte stillede spørgsmål (FAQ) om varmtvandskedel til brænde og biomassebriketter
I et wet back-design er det bageste forbrændingskammer nedsænket i vand. Dette forhindrer bagvæggen i at overophede og eliminerer behovet for hyppige reparationer af ildfast materiale, som er almindelige i dry back-kedler. Det øger også det samlede varmeflade for bedre effektivitet.
Ja. AQUAMAX-ovnen er designet til at håndtere forskellige faste biomassebrændstoffer. Denne fleksibilitet giver dig mulighed for at skifte brændstof baseret på sæsonbestemt tilgængelighed eller markedspris uden behov for betydelige hardwareændringer.
Fast brændsel producerer meget varmeenergi. Det trepassede design sikrer, at de varme gasser opholder sig længere inde i kedlen ved at bevæge sig gennem rørene tre gange. Dette gør det muligt for vandet at absorbere så meget varme som muligt, hvilket fører til lavere brændstofforbrug og lavere udstødningstemperaturer.
Fordi biomasse og træ producerer aske, er regelmæssig rengøring nødvendig for at opretholde effektiviteten. AQUAMAX er dog designet med en stor, nem at åbne bagdør, der giver vedligeholdelsesteams fuld adgang til rørene, hvilket gør rengøringsprocessen hurtig og enkel.
Ja. Kedler til fast brændsel kræver en skorsten for sikkert at udlede forbrændingsgasser og skabe det nødvendige træk til ovnen. Vi kan give vejledning om den passende skorstenshøjde og -diameter til din specifikke installation.
