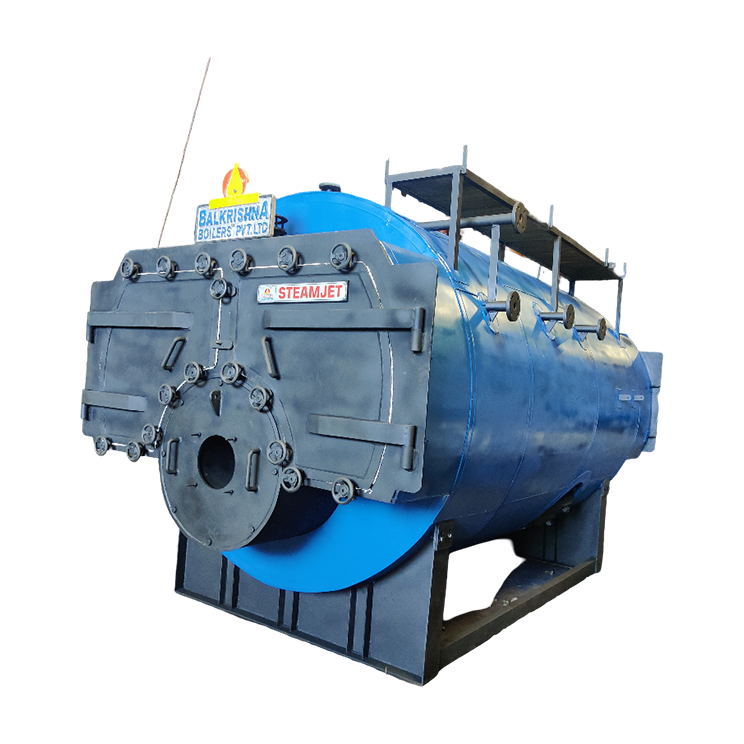

STEAMJET
Olie- og gasfyret dampkedel
STEAMJET er en førsteklasses, trepasset røgrørsdampkedel med et fuldt vådbaget design til maksimal termisk effektivitet. Konstrueret til alsidighed er STEAMJET en pakket løsning, der leverer stabil, mættet damp af høj kvalitet til krævende industrielle applikationer.
Når den integreres med vores specialiserede multibrændstofbrændersystemer, bliver STEAMJET et utroligt fleksibelt aktiv, i stand til at fyre traditionelle fossile brændstoffer, vedvarende biogasser og industrielle spildgasser som syngas eller brint.
Driftsområde
- Kapacitet – 0,5 TPH til 15,0 TPH
- Brændstof – OLIE, GAS, FO
- Tryk – 10,54 kg/cm² til 21 kg/cm²
Avanceret teknik og design
- Trepasset røgrørsteknologi: Forbrændingsgasserne bevæger sig gennem kedlen tre gange, hvilket sikrer den højst mulige varmeudvinding, før de forlader skorstenen.
- Fuldt vådbaget konstruktion: I modsætning til "dry back"-kedler har STEAMJET et vandkølet vendekammer. Dette eliminerer behovet for tunge, ildfaste bagvægge, hvilket reducerer vedligeholdelsesomkostninger og forhindrer varmetab.
- Multibrændstofalsidighed: Optimeret til et bredt udvalg af energikilder:
*Flydende brændstoffer: Diesel, fyringsolie (FO) og let dieselolie (LDO).
*Gasformige brændstoffer: Naturgas, LPG og brint.
*Spild- og biogasser: Biogas fra destillerier, syngas fra stålproduktion og andre organiske nedbrydningsgasser. - Pakket system: Leveres som en komplet, formonteret enhed til "plug-and-play"-installation, hvilket reducerer idriftsættelsestiden på stedet.
Målrettede branceanvendelser
STEAMJETs evne til at håndtere høje tryk og forskellige brændstoffer gør den ideel til:
- Kemi og petrokemi: Til højtryksforarbejdning og varmesporing.
- Destillerier og bryggerier: Udnytter biogas på stedet til dampgenerering for at reducere brændstofomkostninger.
- Stål og metaller: Integrerer syngas fra produktionsprocesser i energikredsløbet.
- Medicinalindustri: Leverer stabil damp med stort volumen til sterilisering og reaktorer.
- Tekstil og papir: Til storskala farvnings-, tørre- og efterbehandlingsprocesser.
- Fødevareforarbejdning: Pålidelig mættet damp til madlavning, pasteurisering og emballering.
| Specifikation | Enhed | SJ-05 | SJ-10 | SJ-15 | SJ-20 | SJ-30 | SJ-40 | SJ-50 | SJ-60 | SJ-80 | SJ-100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generelt | |||||||||||
| Dampydelse fra og ved 100 °C | Kg/hr | 500 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 |
| Arbejdstryk | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Damptemperatur | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 184 | 185 |
| Antal pas | No's | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre |
| Antal ovne | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Dampudgang | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| HTA | M² | 15 | 30 | 45 | 60 | 90 | 120 | 150 | 180 | 240 | 300 |
| Brænder: tryk-jet monoblok-brænder | |||||||||||
| Brændstoftype: diesel, LPG, NG, PNG, FO, LDO | |||||||||||
| Kedeleffektivitet | |||||||||||
| Med gas | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| Med olie | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Brændstofforbrug | |||||||||||
| Diesel (10500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 351 | 468 | 584 |
| Fyringsolie (9600) | Kg/hr | 32 | 64 | 96 | 128 | 192 | 256 | 320 | 384 | 511 | 639 |
| LDO (10200) | Kg/hr | 30 | 60 | 90 | 120 | 180 | 241 | 301 | 361 | 481 | 602 |
| LPG (11000) | Kg/hr | 30 | 60 | 90 | 120 | 180 | 241 | 301 | 361 | 481 | 602 |
| Naturgas (8900) | M³/hr | 34 | 67 | 101 | 135 | 202 | 270 | 337 | 404 | 539 | 674 |
| Elektrisk belastning | |||||||||||
| Fødevandspumpe | H.P. | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | 10.00 | 15.00 |
| Brænderblæser (olie) | H.P. | 0.37 | 1.10 | 3.00 | 3.00 | 5.50 | 7.50 | 7.50 | 11.00 | 18.5 | 18.5 |
| Brændstofpumpe | H.P. | * | * | * | * | 1.10 | 1.10 | 1.10 | 1.50 | 3.0 | 3.0 |
| Samlet elektrisk belastning | H.P. | 2.37 | 3.10 | 6.00 | 6.00 | 10.60 | 12.60 | 14.60 | 20.00 | 31.50 | 36.50 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | |||||||||||
- Brændværdien for diesel er 10500 kcal/kg.
- Brændværdien for fyringsolie er 9600 kcal/kg.
- Brændværdien for LDO er 10200 kcal/kg.
- Brændværdien for LPG er 11000 kcal/kg.
- Brændværdien for naturgas er 8900 kcal/kg.
Ofte stillede spørgsmål (FAQ) om olie- og gasfyret dampkedel
Et fuldt vådbaget design betyder, at det bageste vendekammer er helt omgivet af vand. Dette opsamler varme, der ellers ville gå tabt gennem en ildfast væg, forbedrer den samlede effektivitet og eliminerer de hyppige vedligeholdelses- og revneproblemer, der er forbundet med ildfaste materialer i den bageste ende.
Ja. Når den er udstyret med vores specialiserede multibrændstofbrænder, er STEAMJET unikt designet til at fyre rene energikilder som brint eller spildgasser som biogas og syngas, hvilket hjælper dit anlæg med at bevæge sig mod en cirkulær økonomi og lavere kulstofemissioner.
På grund af det trepassede røgrørsdesign og den vådbagede konstruktion fungerer STEAMJET typisk med høj termisk effektivitet (op til 88% ±2% afhængigt af brændstof og varmegenvindingstilbehør som economizere).
Ja, alle STEAMJET-enheder er designet og produceret i streng overensstemmelse med Indian Boiler Regulations (IBR), hvilket sikrer, at de opfylder de højeste sikkerheds- og kvalitetsstandarder for højtryksdampgenerering.
Det trepassede design sikrer, at de varme gasser opholder sig længere i kedlen ved at bevæge sig gennem tre forskellige sæt rør. Dette muliggør maksimal varmeoverførsel til vandet, hvilket resulterer i lavere udstødningstemperaturer og betydeligt lavere brændstofforbrug.
