VFF SERIES
Lodret firepasset FBC-thermoolievarmer

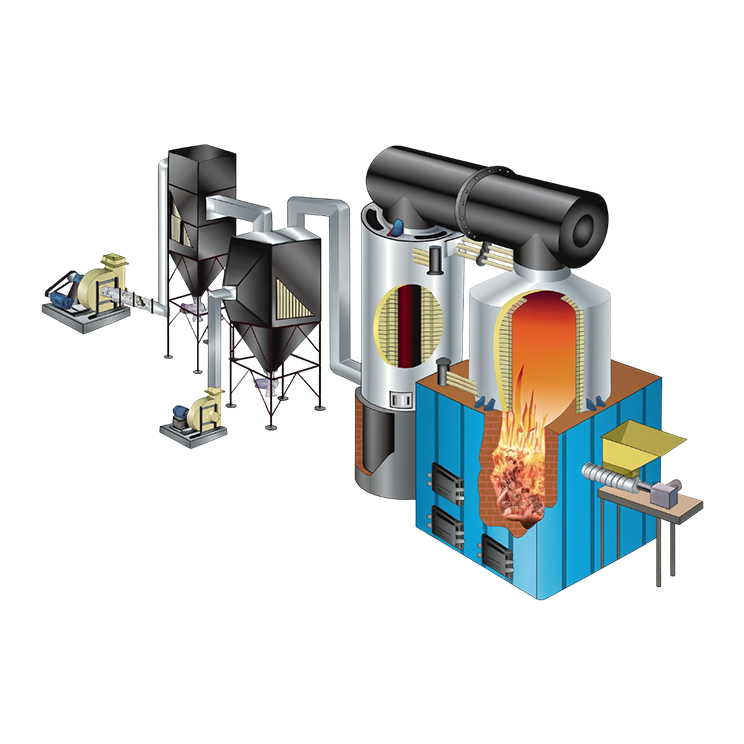

VFF-serien repræsenterer toppen af højkapacitets termisk opvarmning ved brug af FBC-teknologi (fluidized bed combustion). Dette lodrette firepassede system er specifikt konstrueret til at give maksimal termisk effektivitet ved at fyre med et bredt udvalg af billige, frit flydende faste brændstoffer, herunder landbrugsaffald og pulveriseret kul.
Ved at kombinere et firepasset stråle-konvektionsvarmeoverførselsdesign med avanceret FBC-teknologi muliggør VFF-serien høje procestemperaturer ved bemærkelsesværdigt lavt driftstryk, hvilket sikrer både sikkerhed og betydelige brændstofbesparelser.
Driftsområde
- Kapacitet – 0,4 til 10,0 mio. kcal/t
- Brændstof – pulveriseret kul, risskaller, savsmuld, petkoks
- Temperatur – 300 ℃
Avanceret fluidiseret bed-forbrænding (FBC)
VFF-serien er designet til alsidig brændstofhåndtering. Forbrændingssystemet har:
- Automatiseret brændstoftilførsel: Højeffektive snegletilførere for konsistent brændstoflevering.
- Præcis lufthåndtering: Integrerede ID- (induced draft) og FD-blæsere (forced draft) arbejder sammen med et specialiseret luftkammer og dyser for at opretholde en svævende "fluidiseret" bund af brændstof til fuldstændig forbrænding.
- Ovnkonstruktion på stedet: Det ildfast beklædte kammer bygges med præcision på stedet for at sikre optimal isolering og termisk tilbageholdelse.
Vigtigste funktioner og fordele
- Firepasset design: Denne unikke konfiguration maksimerer kontakttiden mellem røggasser og varmespiralerne, hvilket resulterer i overlegen varmegenvinding sammenlignet med standard trepassede systemer.
- Multibrændstofleksibilitet: Designet til at brænde omkostningseffektive, "frit flydende" brændstoffer som risskaller, savsmuld, pulveriseret kul og petkoks.
- Miljøvenlig drift: Udstyret med avanceret forureningsbekæmpelsesudstyr for at opfylde strenge miljøstandarder.
- Lavt tryk, høj varme: Opnå temperaturer op til 300 °C ved næsten atmosfærisk tryk, hvilket reducerer de risici, der er forbundet med højtryksdampsystemer.
Brancher vi betjener
VFF-serien er det foretrukne valg til storskala industrielle applikationer, der kræver stabil varme ved høj temperatur:
- Tekstil: Til stofforarbejdning, farvning og spændrammedrift.
- Kemi og medicinalindustri: Til reaktorer, destillation og forarbejdning ved høj varme.
- Krydsfiner og laminater: Til presning og hærdning af harpiks.
- Fødevareforarbejdning: Til storskala tørring, ristning og spiseolieraffinering.
- Gummi og plast: Til vulkanisering og ekstruderingsprocesser.
| Specifikation | Enhed | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Generelt | ||||||||||
| Maksimal varmeydelse | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maksimal arbejdstemperatur | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Temperaturstigning i thermoolievarmer | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Varm olie ind-/udløb | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Varmerens opvarmningsflade | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Varmerens oliekapacitet | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Fyringsmetode | Automatisk kastesnegletilfører | |||||||||
| Brændstoftype | Brændstof | Knuste briketter, risskaller, kul | ||||||||
| Kedeleffektivitet | ||||||||||
| Med knuste briketter | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Med risskaller | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Med kul | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brændstofforbrug | ||||||||||
| Knuste briketter (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Risskaller (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Kul (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrisk belastning | ||||||||||
| Cirkulationsoliepumpe | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID-blæser uden BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD-blæser med APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD-blæser med motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Snegletilfører | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Samlet elektrisk belastning | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | ||||||||||
- Brændværdien for knuste briketter er 4000 kcal/kg.
- Brændværdien for risskaller er 3000 kcal/kg.
- Brændværdien for kul er 4500 kcal/kg.
Ofte stillede spørgsmål (FAQ) om lodret firepasset FBC-thermoolievarmer
Et firepasset design tvinger de varme gasser til at bevæge sig gennem varmeren en ekstra gang, før de forlader den. Dette gør det muligt for termoolien at absorbere mere varme, hvilket fører til lavere skorstenstemperaturer og betydeligt højere samlet brændstofeffektivitet.
FBC-teknologi holder brændstofpartiklerne svævende i en varm bund af sand eller aske ved hjælp af højtryksluft. Dette sikrer 100% forbrænding af lavkvalitetsbrændstoffer som risskaller eller savsmuld, som ellers ville være svære at brænde effektivt i en standard ristovn.
Ja. For at håndtere flyveaske og emissioner fra fast brændsel som kul eller skaller leveres VFF-serien med integreret højeffektivt forureningsbekæmpelsesudstyr (som cykloner eller posefiltre) for at sikre, at dit anlæg overholder miljøregler.
Absolut. Vi kan kalibrere snegletilførerne, luftdyserne og ovnvolumenet for at optimere ydeevnen baseret på den specifikke type landbrugsaffald eller kul, der er tilgængeligt i din region.
Mens trykdelene og strukturen fremstilles på vores anlæg, udføres det ildfaste murværk og ovnmonteringen på stedet. Dette sikrer, at ovnen er perfekt integreret med fundamentet og den understøttende struktur for maksimal holdbarhed.
