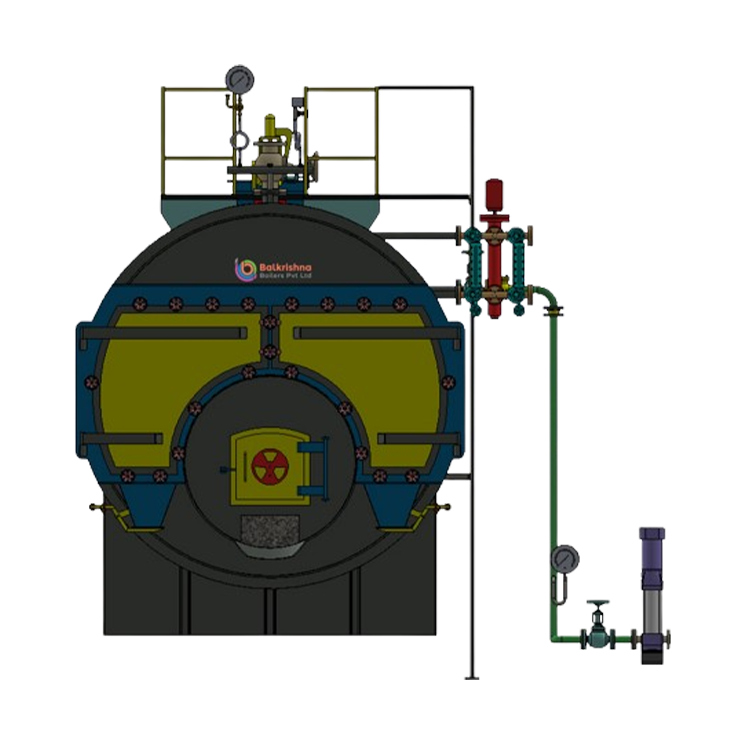

Vandret trepasset, fuldt vådbaget dampkedel fyret med fast brændsel
Dampkedel til brænde og biomassebriketter
STEAMAX er en højtydende, vandret røgrørsdampkedel konstrueret til maksimal termisk effektivitet og robust industriel brug. Designet som et fuldt vådbaget system er STEAMAX optimeret til at brænde fast brændsel som brænde og biomassebriketter, hvilket giver en bæredygtig og omkostningseffektiv dampløsning til krav om stor kapacitet.
Driftsområde
- Kapacitet – 0,5 TPH til 6,0 TPH
- Brændstof – brænde, biomassebriketter
- Tryk – 10,54 kg/cm² til 17,50 kg/cm²
Avanceret fuldt vådbaget teknik
I modsætning til "dry back"-kedler, der bruger en ildfast beklædt bagvæg, har STEAMAX et fuldt vådbaget design. Det bageste forbrændingskammer er helt omgivet af vand, hvilket giver to afgørende fordele:
- Maksimal varmeabsorption: Hver kvadrattomme af det bageste kammer bidrager til dampgenerering, hvilket øger den samlede termiske effektivitet betydeligt.
- Lavere vedligeholdelse: Ved at eliminere den tunge, ildfaste bagvæg undgår systemet de almindelige problemer med revnedannelse i ildfast materiale og varme-bypass, hvilket reducerer nedetid og reparationsomkostninger.

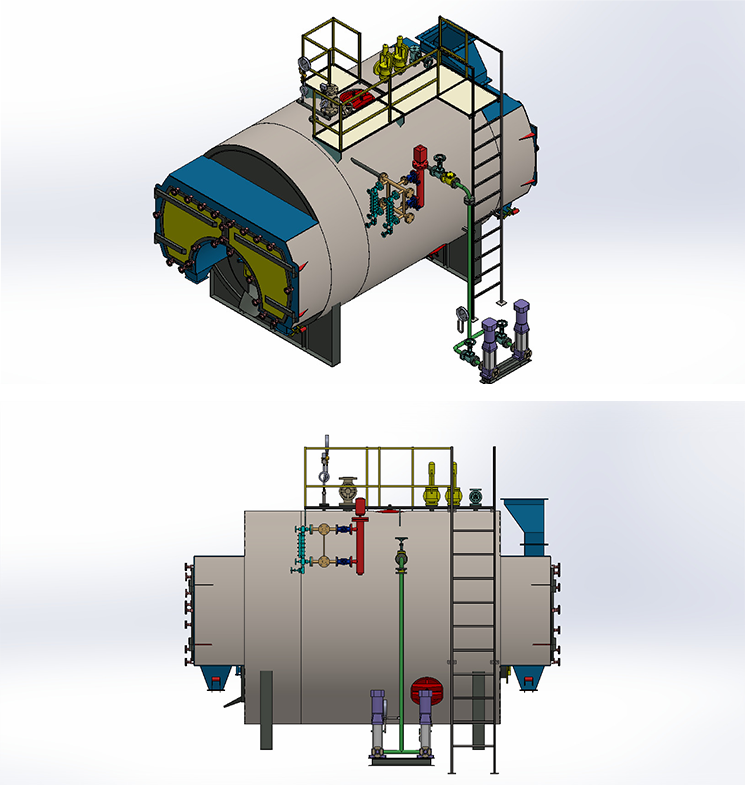

Robust konstruktion og tilgængelighed
STEAMAX er bygget til langsigtet pålidelighed og nem service:
- Trepasset røgrørsdesign: Røggasser bevæger sig gennem ovnen og to efterfølgende sæt rør, hvilket sikrer den højst mulige varmeudvinding, før de forlader systemet.
- Vandret plan ovn: Den store ovn strækker sig over hele kedlens længde, hvilket sikrer fuldstændig forbrænding af fast brændsel og reducerer termisk belastning.
- Fuld adgang: Den store bagdør giver 100% adgang til ovnen og røgrørene, hvilket gør rengøring og IBR-inspektioner hurtige og enkle.
Vigtige branceanvendelser
STEAMAX er ideel til krævende brancher, hvor fast brændsel er et økonomisk alternativ til olie eller gas:
- Tekstil og beklædning: Til storskala farvning, efterbehandling og stofforarbejdning.
- Kemi og medicinalindustri: Til reaktorer, sterilisering og destillationsprocesser.
- Fødevarer og drikkevarer: Til konservesproduktion, pasteurisering af mælk og storskala industriel madlavning.
- Krydsfiner og laminater: Til højtrykspresser og hærdning af harpiks.
- Papir og emballage: Til tørre- og bølgepapprocesser.
| Specifikation | Enhed | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Generelt | |||||||||||
| Dampydelse fra og ved 100 °C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Arbejdstryk | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Damptemperatur | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| Antal pas | No's | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre | Tre |
| Antal ovne | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Ristareal | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Dampudgang | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Varmeoverførselsareal | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Brændstoftype: brænde, briketter, brunkul, kul | |||||||||||
| Kedeleffektivitet | |||||||||||
| Med brænde | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| Med kul | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Brændstofforbrug | |||||||||||
| Brænde (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Briketter (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Brunkul (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Kul (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Elektrisk belastning | |||||||||||
| Fødevandspumpe | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| ID-blæser uden BF | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| FD-blæser | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Samlet elektrisk belastning | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | |||||||||||
- Brændværdien for brænde er 3500 kcal/kg.
- Brændværdien for briketter er 4000 kcal/kg.
- Brændværdien for brunkul er 3000 kcal/kg.
- Brændværdien for kul er 4500 kcal/kg.
Ofte stillede spørgsmål (FAQ) om dampkedel til brænde og biomassebriketter
I en wet back-kedel som STEAMAX er det bageste forbrændingskammer omgivet af vand. I en dry back-kedel er det beklædt med ildfaste sten (ildfast materiale). Wet back-designs er mere effektive, fordi de bruger det bageste kammer til at opvarme vand i stedet for blot at reflektere varme, og de kræver langt mindre vedligeholdelse.
Ja. Den vandrette, plane ovn er designet til at håndtere forskellige typer fast biomassebrændsel. Dette giver dig fleksibiliteten til at skifte mellem brænde og briketter baseret på markedspris og tilgængelighed.
Det "trepassede" design tvinger de varme gasser til at bevæge sig gennem kedlen tre gange. Denne længere vej gør det muligt for vandet at absorbere langt mere varme fra gasserne, hvilket resulterer i en lavere skorstenstemperatur og betydeligt lavere brændstofforbrug.
Ja. Alle STEAMAX-enheder er designet og produceret strengt i overensstemmelse med Indian Boiler Regulations (IBR), hvilket sikrer, at de opfylder de højeste sikkerheds- og kvalitetsstandarder, der kræves til industriel højtryksbrug.
STEAMAX er designet med vedligeholdelse for øje. Ved blot at åbne bagdøren har operatører fuld adgang til rørene. Dette muliggør nem mekanisk rengøring for at fjerne sod, hvilket sikrer, at kedlen konsekvent arbejder med maksimal effektivitet.
