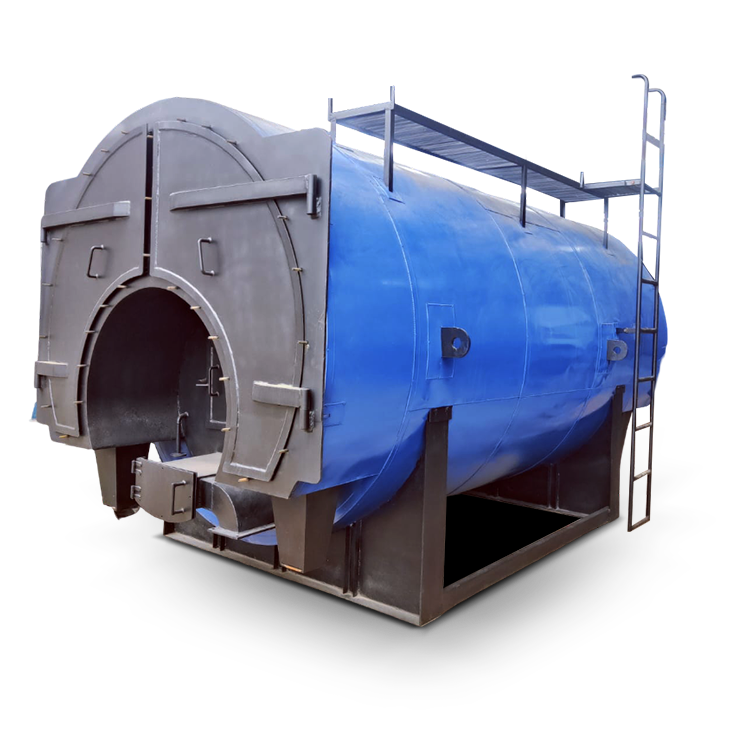

AQUAMAX
Водогрейный котел на дровах и брикетах биомассы
AQUAMAX — это надежный полностью мокрозадний трехходовой дымогарный водогрейный котел, спроектированный для максимальной тепловой рекуперации с использованием экономичного твердого топлива. Созданный для долговечности и высокой производительности, AQUAMAX — идеальное решение для отраслей, стремящихся использовать дрова или брикеты биомассы для получения стабильной горячей воды.
Рабочий диапазон
- Мощность — от 400 000 до 2 000 000 ккал/ч
- Топливо — дрова, брикеты биомассы
- Температура — до 90℃, специальное исполнение до 160℃

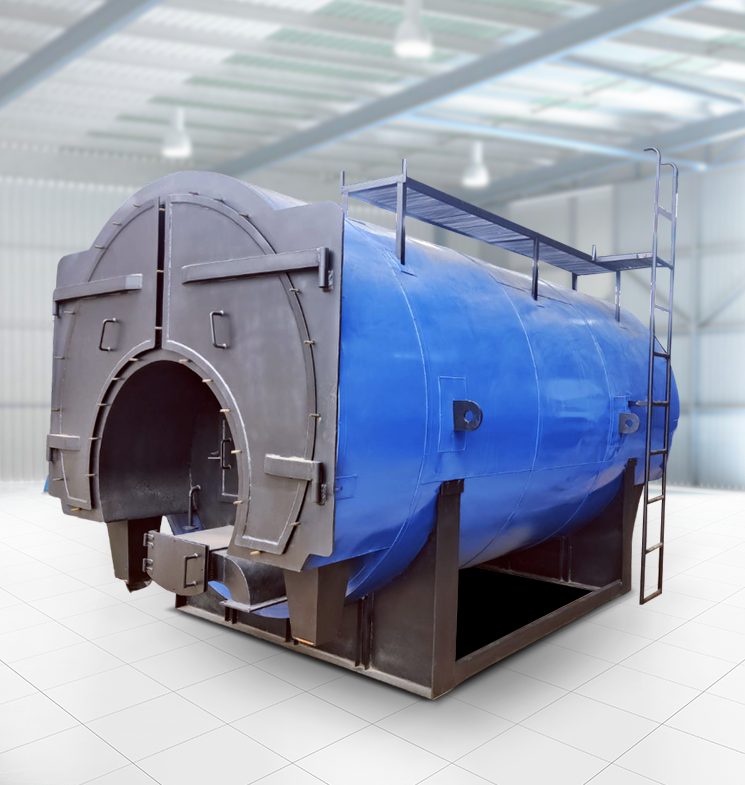

Передовая инженерия для твердого топлива
AQUAMAX оснащен горизонтальной гладкой топкой, проходящей по всей его длине, обеспечивая достаточный объем сгорания для твердого топлива.
- Трехходовая дымогарная конструкция: Дымовые газы проходят через три отдельных хода, обеспечивая максимальную передачу тепла воде перед выходом газов.
- Конструкция с полностью мокрой задней стенкой: В отличие от котлов с «сухой» задней стенкой, задняя топочная камера полностью окружена водой. Это устраняет необходимость в громоздкой, дорогой огнеупорной футеровке в задней части, предотвращает потери тепла и значительно снижает затраты на обслуживание.
- Превосходный доступ: Большая задняя дверца обеспечивает полный доступ к топке и дымогарным трубам, упрощая чистку и осмотр труб и снижая эксплуатационные простои.
Ключевые особенности и преимущества
- Гибкость по топливу: Высокоэффективен при работе на дровах или брикетах биомассы, позволяя выбрать наиболее экономичный местный источник топлива.
- Надежная тепловая конструкция: Трубные решетки с обеих сторон надежно удерживают дымогарные трубы, обеспечивая герметичную и долговечную конструкцию, способную выдерживать термическое расширение.
- Автоматическая безопасность: Оснащен современным контрольно-измерительным оборудованием для мониторинга температуры и потока воды, обеспечивая безопасную и надежную круглосуточную работу.
- Высокотемпературные варианты: В то время как стандартные модели работают до 90°C, доступны специализированные индивидуальные исполнения для требований под давлением до 160°C.
Целевые отрасли применения
AQUAMAX — универсальная рабочая лошадка, широко используемая в отраслях, требующих больших объемов горячей воды при низких эксплуатационных затратах:
- Текстильная промышленность: Для процессов крашения, стирки и отделки тканей.
- Пищевая промышленность и напитки: Для пастеризации, очистки и технологических применений.
- Отели и гостиничный бизнес: Для центрального отопления, прачечных и крупных систем горячего водоснабжения.
- Химическая и фармацевтическая промышленность: Для нагрева резервуаров с рубашкой и технологических нужд.
- Фанера и лесоматериалы: Для кондиционирования бревен и отверждения смол.
| Характеристика | Единица измерения | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Максимальная рабочая температура | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Прирост температуры горячей воды | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячей воды | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Площадь нагревательной поверхности | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Режим сжигания | Ручное сжигание | ||||||||||
| Вид топлива | Топливо | Дрова, брикеты, уголь | |||||||||
| КПД котла | |||||||||||
| На дровах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На брикетах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На угле | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Расход топлива | |||||||||||
| Дрова (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Брикеты (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Уголь (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Электрическая нагрузка | |||||||||||
| Циркуляционный водяной насос | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Дымосос с электродвигателем | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Дутьевой вентилятор с электродвигателем | H.P. | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | Н/Д | 3.00 | 5.00 | 7.5 | 10.0 |
| Общая электрическая нагрузка | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||||
- Теплотворная способность дров составляет 3500 ккал/кг.
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о водогрейном котле на дровах и брикетах биомассы
В конструкции с мокрой задней стенкой задняя топочная камера погружена в воду. Это предотвращает перегрев задней стены и устраняет необходимость в частом ремонте футеровки, характерном для котлов с сухой задней стенкой. Это также увеличивает общую площадь нагревательной поверхности для лучшей эффективности.
Да. Топка AQUAMAX спроектирована для работы с различными видами твердого биотоплива. Такая гибкость позволяет переключать топливо в зависимости от сезонной доступности или рыночных цен без значительных изменений оборудования.
Твердое топливо производит много тепловой энергии. Трехходовая конструкция обеспечивает более длительное пребывание горячих газов внутри котла, проходя через трубы трижды. Это позволяет воде поглощать максимум тепла, что приводит к снижению расхода топлива и температуры уходящих газов.
Поскольку биомасса и древесина производят золу, для поддержания эффективности необходима регулярная чистка. Однако AQUAMAX оснащен большой, легко открывающейся задней дверцей, дающей ремонтным бригадам полный доступ к трубам, что делает процесс чистки быстрым и простым.
Да. Котлы на твердом топливе требуют дымовой трубы для безопасного отвода продуктов сгорания и создания необходимой тяги для топки. Мы можем предоставить рекомендации по подходящей высоте и диаметру дымовой трубы для вашей конкретной установки.
