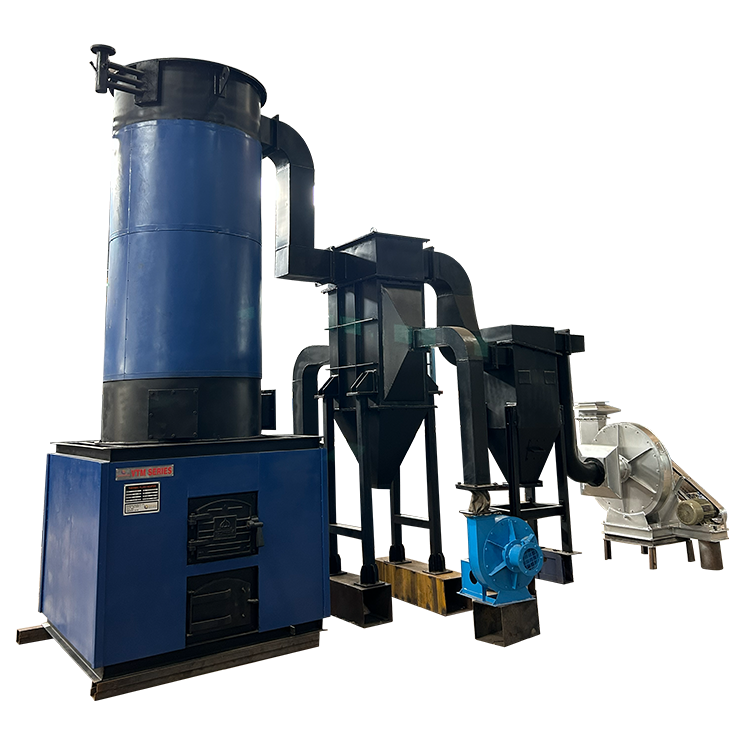

VTM SERIES
VTM SERIES

Thermoolievarmer fyret med fast brændsel

  • Til brændstof som kul, træ, briketter, bagasse osv.
  • Samlet effektivitet på 70% (+/-2%) på NCV med APH.
  • Mulighed for rist/skrå perforeret rist/flad rist osv.
  • Nem drift med forskellige typer fast brændsel med maksimal effektivitet.
Forespørg nu
VTM SERIES
Features

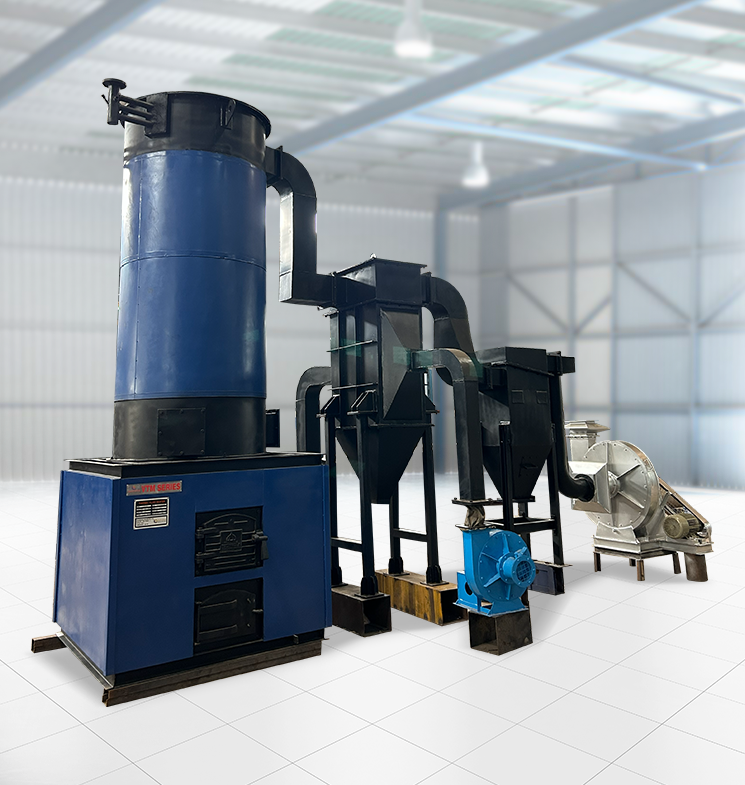

Thermoolievarmer fyret med fast brændsel

VTM-serien fra Balkrishna Boilers er en højeffektiv, lodret trepasset thermoolievarmer designet til at levere høje procestemperaturer ved exceptionelt lavt driftstryk. Specielt konstrueret til industriel alsidighed trives VTM-serien med et bredt udvalg af faste brændstoffer, herunder kul, træ og forskellige landbrugsaffaldsbrændstoffer.

Ved at anvende et sofistikeret trepasset stråle-konvektionsdesign sikrer VTM-serien maksimal varmeabsorption og termisk effektivitet, hvilket reducerer driftsbrændstofomkostningerne for dit anlæg betydeligt.

Driftsområde

  • Kapacitet – 0,4 til 10,0 mio. kcal/t
  • Brændstof – fast brændsel/landbrugsbrændstoffer
  • Temperatur – 300 ℃
Forespørg nu

Robust teknik og ovn bygget på stedet

VTM-serien har et kraftigt forbrændingssystem, skræddersyet til de krævende behov ved fyring med fast brændsel. Vores tekniske team fører tilsyn med hele opsætningen, herunder:

  • Avanceret forbrændingssystem: Inkluderer præcisionskonstrueret brændstofhåndtering, ristningsudstyr og et højtydende luft-/røggassystem (ID- og FD-blæsere).
  • Ovnkonstruktion på stedet: Vi leverer fagligt ildfast arbejde på stedet, herunder opbygning af ildfaste kamre, fundament og installation af holdbare ristbjælker og fyringsdøre.
  • Miljøoverholdelse: Hver enhed er integreret med moderne forureningsbekæmpelsesudstyr for at sikre ren drift og overholdelse af lokale emissionsstandarder.

Vigtigste fordele

  • Kompatibilitet med landbrugsbrændstof: Reducer dine brændstofregninger betydeligt ved at anvende omkostningseffektivt landbrugsaffald som risskaller, træflis og briketter.
  • Trepasset effektivitet: Det lodrette design tvinger forbrændingsgasserne gennem tre forskellige pas, hvilket maksimerer den varme, der overføres til termoolien.
  • Høj varme ved lavt tryk: Nå procestemperaturer op til 300 °C, samtidig med at atmosfærisk eller næsten atmosfærisk tryk opretholdes, hvilket øger den samlede anlægssikkerhed sammenlignet med dampsystemer.
  • Industriel holdbarhed: Bygget med understøttende strukturer og adgangsluger af høj kvalitet til langsigtet brug døgnet rundt.

Brancher vi betjener

VTM-serien er en alsidig opvarmningsløsning, der bruges bredt på tværs af disse sektorer:

  • Tekstil: Til højtemperaturfarvning, trykning og spændrammemaskiner.
  • Kemi og medicinalindustri: Til reaktorer, destillationsenheder og specialiserede tørreprocesser.
  • Krydsfiner og laminater: Essentiel til højtryksvarmepresser og tørreovne.
  • Fødevareforarbejdning: Bruges til storskala friturestegning, ristning og spiseolieraffinering.
  • Emballage og papir: Leverer stabil varme til bølgepap- og coatingmaskiner.

Tekniske specifikationer

Specifikation Enhed VTM-100 VTM-200 VTM-300 VTM-400 VTM-600 VTM-800 VTM-1000 VTM-1500 VTM-2000
Generelt
Maksimal varmeydelse M. Kcal/hr 0.1 0.2 0.3 0.4 0.6 0.8 1.0 1.5 2.0
Maksimal arbejdstemperatur °C 280 280 280 280 280 280 280 280 280
Temperaturstigning i
thermoolievarmer		 °C 30 30 30 30 30 30 30 30 30
Varm olie ind-/udløb MM 40 50 80 80 80 100 100 120 150
Varmerens opvarmningsflade M² 7.5 15 23 30 45 60 75 113 150
Varmerens oliekapacitet litre 26 97 147 280 418 741 931 1750 2332
Fyringsmetode Manuel
Brændstoftype Brændstof Brænde, briketter, kul
Kedeleffektivitet
Med brænde % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Med briketter % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Med kul % 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2 76 +/-2
Brændstofforbrug
Brænde (3500) Kg/hr 38 75 113 150 226 301 376 564 752
Briketter (4000) Kg/hr 33 66 99 132 197 263 329 493 658
Kul (4500) Kg/hr 29 58 88 117 175 234 292 439 585
Elektrisk belastning
Cirkulationsoliepumpe H.P. 5.00 7.50 10.00 10.00 15.00 20.00 25.00 30.00 40.00
ID-blæser uden BF H.P. 1.00 2.00 3.00 5.00 7.50 10.00 10.00 15.00 20.00
FD-blæser med APH H.P. Ikke relevant Ikke relevant Ikke relevant 2.00 3.00 3.00 5.00 7.5 10.0
Samlet elektrisk belastning H.P. 6.00 9.50 13.00 17.00 25.50 33.00 40.00 52.50 70.00
Samlede dimensioner
Længde mm 1600 1600 2400 3200 3500 3500 3600 4300 5000
Bredde mm 1400 1400 2600 2800 3300 3500 3800 4500 5200
Højde mm 2100 2500 3500 5500 5500 5600 5700 6400 7500
BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel.
  • Brændværdien for brænde er 3500 kcal/kg.
  • Brændværdien for briketter er 4000 kcal/kg.
  • Brændværdien for kul er 4500 kcal/kg.

Ofte stillede spørgsmål (FAQ) om thermoolievarmer fyret med fast brændsel

Den primære fordel er brændstofomkostninger. Ved at bruge fast brændsel eller landbrugsaffald som træflis og skaller er omkostningen pr. kcal genereret varme betydeligt lavere end for diesel eller gas, hvilket fører til et langt hurtigere investeringsafkast.

Ja. Mens varmerens krop er fabriksfremstillet, bygges det ildfast beklædte forbrændingskammer og murværket på stedet af vores ekspertteam. Dette sikrer, at ovnen er perfekt integreret med dit anlægs fundament og struktur.

Ja. Vi integrerer højtydende forureningsbekæmpelsesudstyr (som multi-cyklon-støvopsamlere) for at sikre, at røggasemissionerne overholder miljøregler, selv ved fyring med fast brændsel.

En thermoolievarmer kan nå 300 °C ved meget lavt tryk, hvorimod en dampkedel ville kræve farlige og dyre tryk (over 85 kg/cm²) for at nå den samme temperatur. Dette gør VTM-serien til et sikrere og mere praktisk valg til processer med høj varme.

VTM-serien er designet til nem vedligeholdelse. Vi inkluderer strategisk placerede adgangsluger til sodrensning og askefjernelse, og vores ristbjælker af høj kvalitet er konstrueret til høj termisk modstandsdygtighed og nem udskiftning ved behov.
