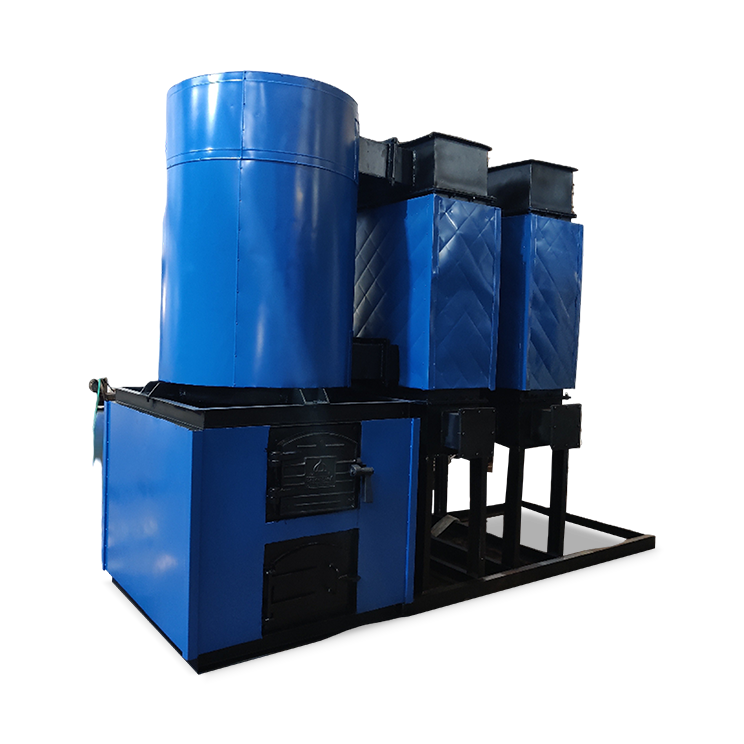

AIRMAX
Biomassebriketfyret luftopvarmer
AIRMAX-serien er en robust, vandret firepasset, indirekte fyret luftopvarmer designet til maksimal termisk effektivitet. Konstrueret med fuldstændig brændstoffleksibilitet for øje er AIRMAX den ideelle løsning for brancher, der ønsker at anvende træ, kul, biomassebriketter eller andet fast brændsel til at generere ren luft med høj temperatur.
Ved at anvende et indirekte fyret skal-og-rør-design sikrer AIRMAX, at procesluften aldrig kommer i direkte kontakt med forbrændingsgasserne. Dette resulterer i 100% ren, sodfri varm luft, hvilket gør den perfekt til følsomme industrielle tørrings- og forarbejdningsapplikationer.
Driftsområde
- Kapacitet – 0,1 mio. kcal/t til 1,0 mio. kcal/t
- Brændstof – træ, kul, briketter, enhver type fast brændsel.
- Temperatur – op til 300 ºC
Avanceret firepasset varmeoverførsel
AIRMAX skiller sig ud med et sofistikeret firepasset design. Når de varme forbrændingsgasser bevæger sig gennem skal-og-rør-varmeveksleren fire gange, maksimeres overfladearealet til varmeoverførsel. Dette sikrer:
- Overlegen brændstoføkonomi: Maksimal varmeudvinding fra det faste brændsel.
- Hurtig opvarmning: Når hurtigt den ønskede procestemperatur.
- Lave emissioner: Optimeret forbrændingsvej reducerer miljøpåvirkningen.

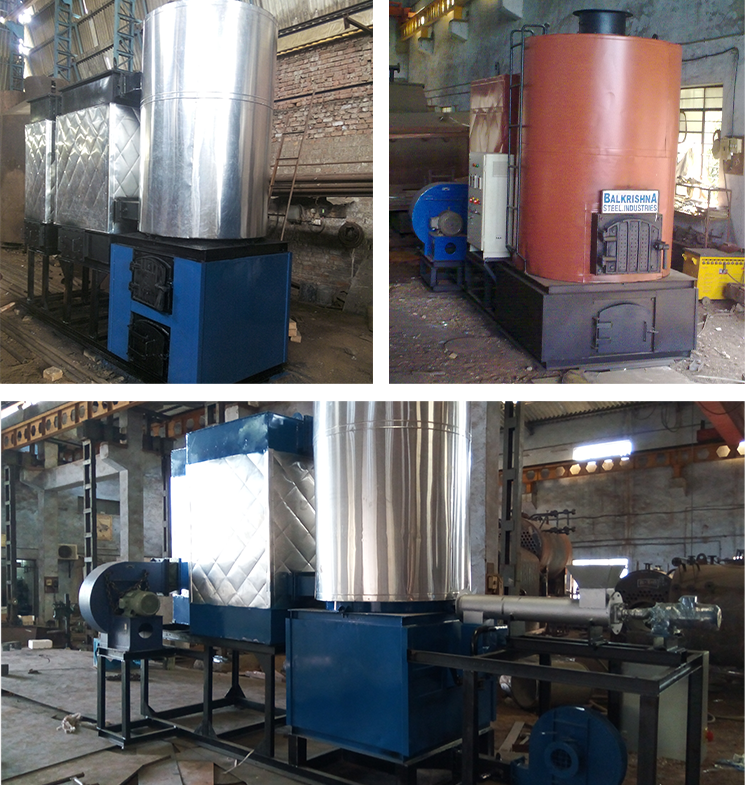

Vigtigste funktioner og fordele
- Ultimativ brændstoffleksibilitet: Specielt designet til at fyre med brænde, kul, biomassebriketter og forskellige landbrugsaffaldsbrændstoffer.
- Atmosfærisk drift: Leverer høje procestemperaturer (op til 300 °C) uden behov for driftstryk, hvilket øger anlægssikkerheden.
- Indirekte opvarmning: Garanteret ren luftydelse, der forhindrer enhver kontaminering af slutproduktet.
- Robust konstruktion: Kraftig skal-og-rør-varmeveksler bygget til at modstå høj termisk belastning og sikre en lang levetid.
- Nem vedligeholdelse: Det vandrette design giver nem adgang til rengøring af aske og inspektion af rørbundterne.
Branceanvendelser
AIRMAX er en alsidig opvarmningsløsning, der bruges bredt på tværs af flere sektorer:
- Kemi og medicinalindustri: Til tørring af pulvere, granulater og varmefølsomme kemikalier.
- Fødevareforarbejdning: Ideel til tørring af korn, te, krydderier og dehydrerede grøntsager.
- Tekstil: Til spændrammeopvarmning og stoftørringsprocesser.
- Papir og emballage: Til tørring af papircoating og produktion af bølgepap.
- Keramik og mineraler: Til hærdning og tørring af forskellige mineralbaserede produkter.
| Specifikation | Enhed | AM-10 | AM-20 | AM-30 | AM-40 | AM-60 | AM-80 | AM-100 |
|---|---|---|---|---|---|---|---|---|
| Generelt | ||||||||
| Maksimal varmeydelse | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 |
| Udgangstemperatur for varm luft | °C | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Indgangstemperatur for varm luft | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Luftstrøm ved 300 °C | M³/hr | 1300 | 2600 | 3900 | 5200 | 7800 | 10400 | 13000 |
| Lufttryk ved HAG-udgang | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Brænder | Brænder: tryk-jet monoblok-brænder | |||||||
| Brændstoftype | Brændstof | Brænde, briketter, kul | ||||||
| Effektivitet for varm luft | ||||||||
| Med brænde | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Med briketter | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Med kul | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brændstofforbrug | ||||||||
| Brænde (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 |
| Briketter (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 |
| Kul (5400) | Kg/hr | 24 | 47 | 71 | 95 | 142 | 190 | 237 |
| Elektrisk belastning | ||||||||
| PA-blæser med motor | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 |
| ID-blæsermotor | H.P. | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 10.00 |
| FD-blæsermotor | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 2.00 | 3.00 | 5.00 |
| Samlet elektrisk belastning | H.P. | 7.00 | 10.50 | 15.00 | 20.00 | 29.50 | 38.00 | 45.00 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | ||||||||
- Brændværdien for brænde er 3500 kcal/kg.
- Brændværdien for briketter er 4000 kcal/kg.
- Brændværdien for kul er 5400 kcal/kg.
Ofte stillede spørgsmål (FAQ) om biomassebriketfyret luftopvarmer
I et indirekte fyret system som AIRMAX holdes flammen og røgen inden i rørene, mens procesluften passerer udenom. Det betyder, at den varme luft, der leveres til dit produkt, er 100% ren og fri for røg, aske eller lugte.
Ja. AIRMAX-ovnen er designet med et stort forbrændingskammer og en stationær rist, der giver dig mulighed for at skifte mellem forskellige faste brændstoffer som træ, kul eller briketter baseret på pris og tilgængelighed uden behov for større udstyrsændringer.
Et firepasset design tvinger varmen fra brændstoffet til at bevæge sig gennem varmeveksleren fire gange. Dette opsamler betydeligt mere energi end en enkelt- eller topasset varmer, hvilket fører til meget lavere brændstofregninger for din fabrik.
Nej. Da AIRMAX fungerer ved atmosfærisk tryk for at opvarme luft, falder den ikke ind under regler for trykbeholdere, hvilket gør den sikrere og nemmere at betjene end højtryksdampsystemer.
Det vandrette design inkluderer tilgængelige luger, der gør det muligt for operatører nemt at rengøre sod og aske fra rørene. Regelmæssig rengøring sikrer, at varmeoverførslen forbliver effektiv og forhindrer brændstofspild.
