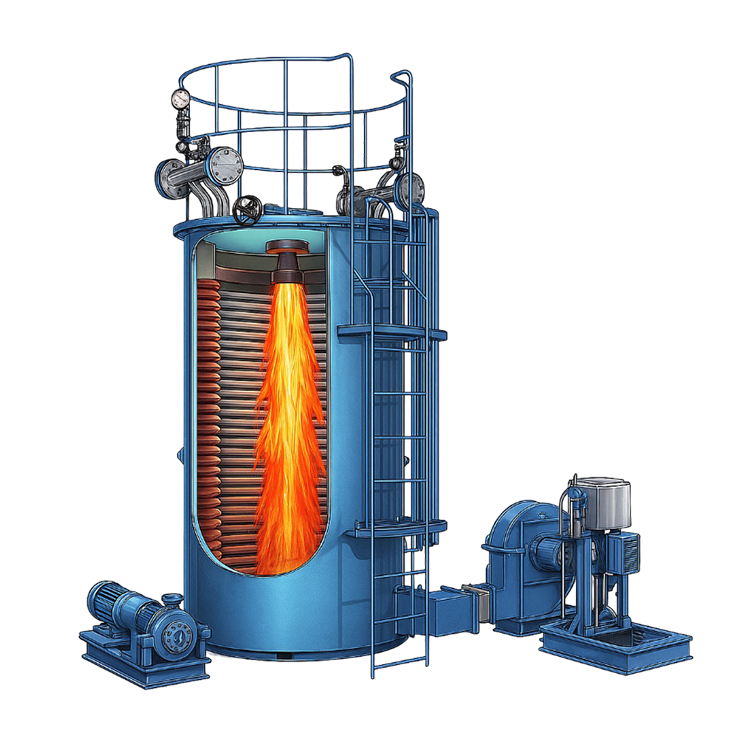

THERMPAC
Lodret trepasset olie- og gasfyret thermoolievarmer
THERMPAC-serien er en højeffektiv, lodret trepasset thermoolievarmer konstrueret til krævende industrielle processer. Designet med alsidig brændstoffleksibilitet kan THERMPAC effektivt fyre med et bredt udvalg af flydende og gasformige brændstoffer, herunder tunge olier, lette olier og naturgas.

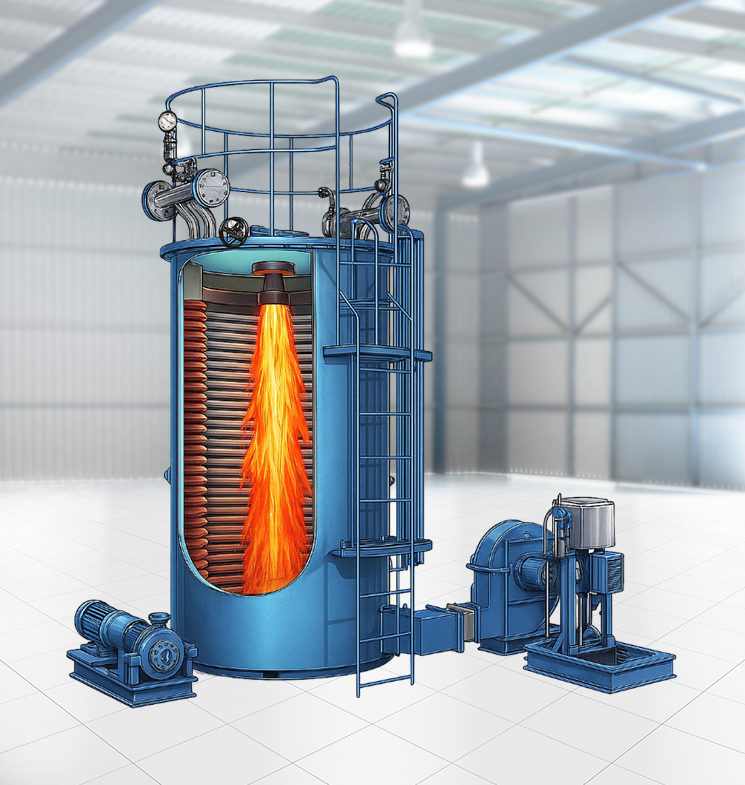

Ved at anvende et sofistikeret trepasset stråle-konvektionsvarmeoverførselsdesign sikrer THERMPAC maksimal varmegenvinding og brændstoføkonomi, samtidig med at et kompakt lodret pladsbehov opretholdes.
Driftsområde
- Kapacitet – 0,1 mio. kcal/t. til 2,0 mio. kcal/t.
- Brændstof – tunge olier, lette olier og gasser
- Temperatur – 300 ℃
Overlegen termisk ydeevne og sikkerhed
THERMPAC er designet til at levere høje procestemperaturer (op til 300 °C), samtidig med at der opretholdes meget lavt driftstryk. Dette reducerer betydeligt de risici og omkostninger, der er forbundet med højtryksdampsystemer.
- Trepasset design: Forbrændingsgasserne bevæger sig gennem tre forskellige pas, hvilket sikrer den længst mulige kontakttid med varmeoverførselsspiralerne for maksimal termisk effektivitet.
- Brændstoffleksibilitet: Skift problemfrit mellem tunge olier (LDO/FO), lette olier (diesel) og gasser (LPG/CNG) baseret på tilgængelighed og omkostningseffektivitet.
- Kompakt lodret layout: Det lodrette design minimerer pladsbehovet og muliggør nemmere integration i eksisterende anlægslayouts.
- Lavt tryk, høj varme: Opnå stabile temperaturer op til 350 °C (med specialdesign) ved atmosfærisk eller næsten atmosfærisk tryk, hvilket øger den samlede anlægssikkerhed.
Vigtigste funktioner
- Højeffektive spiraler: Præcisionsviklede, sømløse rør sikrer optimal oliestrøm og forhindrer lokal overophedning.
- Avanceret automatisering: Udstyret med brændere af høj kvalitet og et fuldautomatisk kontrolpanel til præcis temperaturregulering og sikkerhedsinterlocks.
- Nem vedligeholdelse: Den lodrette konfiguration giver nem adgang til brænderen og sodrensningsportene.
| Specifikation | Enhed | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Generelt | |||||||||
| Maksimal varmeydelse | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Maksimal arbejdstemperatur | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Temperaturstigning i thermoolievarmer | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Varm olie ind-/udløb | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Varmerens opvarmningsflade | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| Varmerens oliekapacitet | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Brænder | Tryk-jet topmonteret brænder | ||||||||
| Brændstoftype | Brændstof | DIESEL, LPG, NG, PNG, FO, LDO | |||||||
| Kedeleffektivitet | |||||||||
| Med gas | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| Med olie | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Brændstofforbrug | |||||||||
| Diesel (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Fyringsolie (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Naturgas (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Elektrisk belastning | |||||||||
| Cirkulationsoliepumpe | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Brænderblæser (olie) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Brændstofpumpe | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Samlet elektrisk belastning | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Samlede dimensioner og vægt | |||||||||
| L x B x H | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Tørvægt | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Skorstensdiameter (top) | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | |||||||||
- Brændværdien for diesel er 10500 kcal/kg.
- Brændværdien for fyringsolie er 9600 kcal/kg.
- Brændværdien for LDO er 10200 kcal/kg.
- Brændværdien for LPG er 11000 kcal/kg.
- Brændværdien for naturgas er 8900 kcal/kg.
Ofte stillede spørgsmål (FAQ) om lodret trepasset olie- og gasfyret thermoolievarmer
Et trepasset design tvinger de varme forbrændingsgasser til at bevæge sig gennem varmeren tre gange, før de forlader den. Dette maksimerer den varme, der absorberes af termoolien, hvilket resulterer i langt højere brændstofeffektivitet og lavere udstødningstemperaturer.
THERMPAC er designet til multibrændstofleksibilitet. Afhængigt af den installerede brænder kan du bruge tung olie (FO), let dieselolie (LDO), diesel, naturgas eller LPG. Dette giver dig mulighed for at vælge det mest omkostningseffektive tilgængelige brændstof.
Thermoolievarmere kan nå 300 °C ved meget lavt tryk (ofte under 2-3 kg/cm²), hvorimod en dampkedel ville kræve et ekstremt højt tryk (over 85 kg/cm²) for at nå den samme temperatur. Dette gør termooliesystemer sikrere og billigere at vedligeholde.
Det lodrette layout er ideelt til fabrikker med begrænset gulvplads. Det giver også bedre termisk cirkulation for olien og forenkler brændervedligeholdelsen, da brænderen er let tilgængelig.
Systemet indeholder flere sikkerhedsinterlocks, såsom afbrydere for lav oliestrøm, højtemperaturafbrydelser, flammefejlssensorer (til gas/olie) og trykaflastningsventiler, hvilket sikrer, at varmeren fungerer sikkert døgnet rundt.
