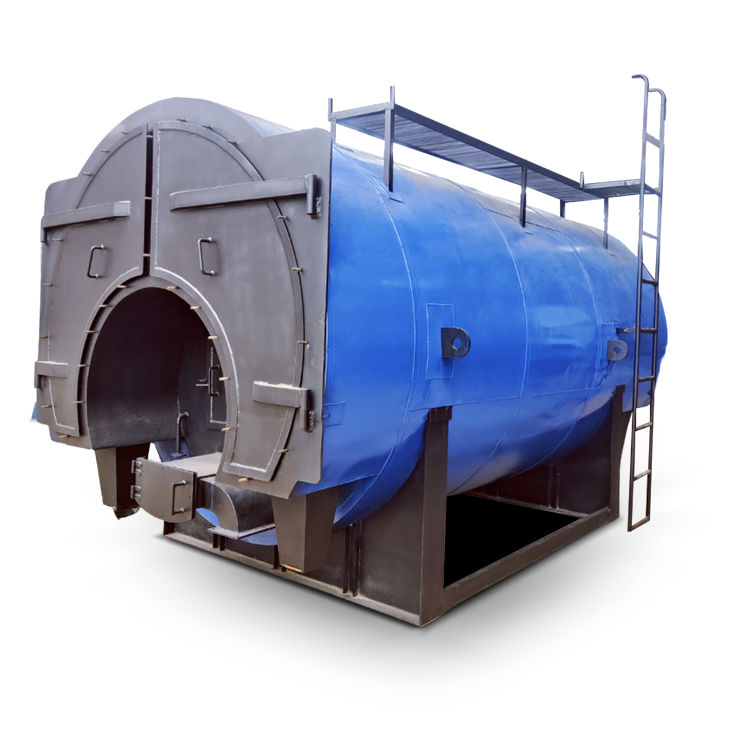

AQUAMAX
Caldeira de Água Quente a Lenha e Briquete de Biomassa
A AQUAMAX é uma caldeira de água quente de tubos de fumaça robusta, totalmente fundo úmido, três passes, projetada para máxima recuperação térmica usando combustíveis sólidos econômicos. Projetada para durabilidade e alto desempenho, a AQUAMAX é a solução ideal para indústrias que buscam utilizar lenha ou briquetes de biomassa para gerar água quente consistente.
Faixa de Operação
- Capacidade – 400.000 Kcal/h a 2.000.000 Kcal/h.
- Combustível – Lenha, Briquete de Biomassa
- Temperatura – até 90°C e design especial até 160°C
Engenharia Avançada para Combustíveis Sólidos

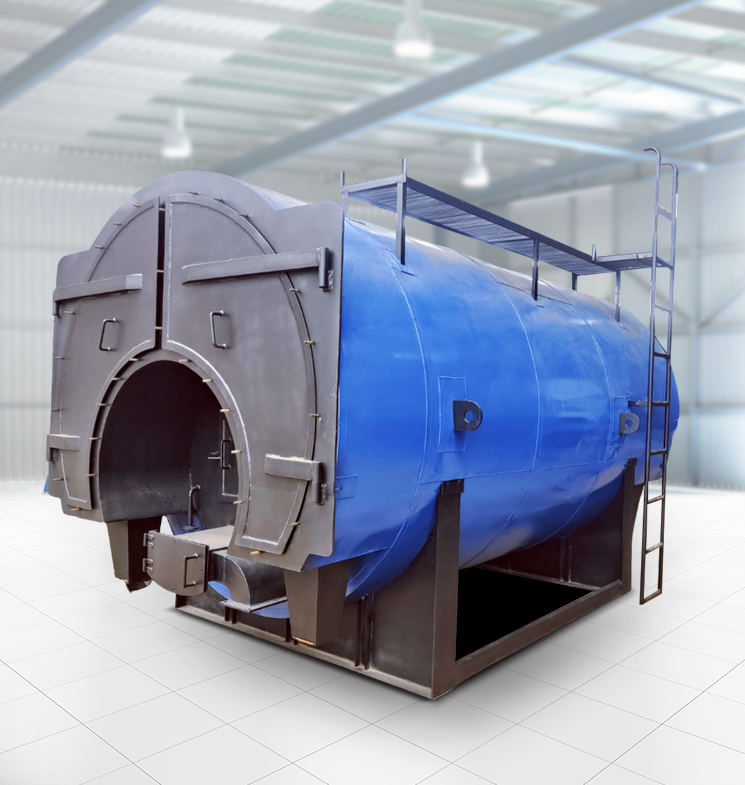

A AQUAMAX apresenta uma fornalha plana horizontal estendendo-se por todo seu comprimento, proporcionando amplo volume de combustão para combustíveis sólidos.
- Design de Tubos de Fumaça de Três Passes: Os gases de combustão viajam através de três passes distintos, garantindo que o máximo calor seja transferido para a água antes que os gases saiam.
- Construção Totalmente Fundo Úmido: Diferentemente das caldeiras de "Fundo Seco", a câmara de combustão traseira é completamente cercada por água. Isso elimina a necessidade de refratário traseiro volumoso e caro, previne perda de calor e reduz significativamente os custos de manutenção.
- Acesso Superior: A grande porta traseira fornece acesso total à fornalha e tubos de fumaça, tornando a limpeza e inspeção de tubos direta e reduzindo o tempo de inatividade operacional.
Principais Características e Benefícios
- Versatilidade de Combustível: Altamente eficiente quando alimentada com Lenha ou Briquetes de Biomassa, permitindo que você escolha a fonte de combustível local mais econômica.
- Design Térmico Robusto: Placas de tubos em ambas as extremidades seguram firmemente os tubos de fumaça, garantindo uma estrutura à prova de vazamentos e durável capaz de lidar com expansão térmica.
- Segurança Automatizada: Equipada com instrumentação avançada para monitorar temperatura e fluxo de água, garantindo operação segura e confiável 24 horas por dia, 7 dias por semana.
- Opções de Alta Temperatura: Enquanto modelos padrão operam até 90°C, designs personalizados especializados estão disponíveis para requisitos pressurizados de até 160°C.
Aplicações Industriais Direcionadas
A AQUAMAX é um cavalo de batalha versátil usado extensivamente em setores que exigem grandes volumes de água quente a baixo custo operacional:
- Indústria Têxtil: Para processos de tingimento, lavagem e acabamento de tecido.
- Alimentos e Bebidas: Para aplicações de pasteurização, limpeza e processamento.
- Hotéis e Hotelaria: Para aquecimento central, lavanderia e sistemas de água quente em grande escala.
- Química e Farmacêutica: Para aquecimento de vasos com camisa e requisitos de processo.
- Compensado e Madeira: Para condicionamento de toras e cura de resina.
| Especificação | Unidade | AQM-10 | AQM-20 | AQM-30 | AQM-40 | AQM-50 | AQM-60 | AQM-80 | AQM-100 | AQM-150 | AQM-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Geral | |||||||||||
| Produção máxima de calor | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Temperatura máxima de operação | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Elevação de temperatura da água quente | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Entrada/Saída de Água Quente | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Área de superfície de aquecimento do aquecedor | M² | 8 | 16 | 24 | 32 | 30 | 48 | 64 | 80 | 120 | 160 |
| Modo de Queima | Queima manual | ||||||||||
| Tipo de Combustível | Combustível | Lenha, Briquete, Carvão | |||||||||
| Eficiência da Caldeira | |||||||||||
| Com Lenha | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Com Briquete | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Com Carvão | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Consumo de Combustível | |||||||||||
| Lenha (3500) | Kg/hr | 33 | 66 | 99 | 132 | 164 | 197 | 263 | 329 | 493 | 658 |
| Briquete (4000) | Kg/hr | 29 | 58 | 88 | 117 | 146 | 175 | 234 | 292 | 439 | 585 |
| Carvão (4500) | Kg/hr | 24 | 49 | 73 | 97 | 122 | 146 | 195 | 244 | 365 | 487 |
| Carga Elétrica | |||||||||||
| Bomba de Circulação de Água | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Ventilador ID com Motor | H.P. | 2.00 | 3.00 | 3.00 | 5.00 | 7.50 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Ventilador Fd com Motor | H.P. | N.D. | N.D. | N.D. | N.D. | N.D. | N.D. | 3.00 | 5.00 | 7.5 | 10.0 |
| Carga Elétrica Total | H.P. | 5.00 | 8.00 | 10.50 | 15.00 | 17.50 | 20.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| NOTA: Em vista dos esforços constantes para melhorar nossos produtos, reservamo-nos o direito de alterar ou modificar as especificações acima sem aviso prévio. | |||||||||||
- O PCS da lenha é de 3500 Kcal/kg.
- O PCS do briquete é de 4000 Kcal/kg.
- O PCS do carvão é de 4500 Kcal/kg.
Perguntas Frequentes (FAQ) sobre Caldeira de Água Quente a Lenha e Briquete de Biomassa
Em um design fundo úmido, a câmara de combustão traseira é submersa em água. Isso evita que a parede traseira superaqueça e elimina a necessidade de reparos refratários frequentes, comuns em caldeiras fundo seco. Também aumenta a área de superfície de aquecimento geral para melhor eficiência.
Sim. A fornalha da AQUAMAX é projetada para lidar com vários combustíveis sólidos de biomassa. Essa flexibilidade permite que você alterne combustíveis com base na disponibilidade sazonal ou preço de mercado sem precisar de mudanças significativas no equipamento.
Combustíveis sólidos produzem muita energia calorífica. O design de três passes garante que os gases quentes permaneçam dentro da caldeira por mais tempo, viajando através dos tubos três vezes. Isso permite que a água absorva o máximo de calor possível, levando a menor consumo de combustível e temperaturas de exaustão mais baixas.
Como biomassa e madeira produzem cinzas, limpeza regular é necessária para manter a eficiência. No entanto, a AQUAMAX é projetada com uma grande porta traseira de fácil abertura que dá às equipes de manutenção acesso total aos tubos, tornando o processo de limpeza rápido e simples.
Sim. Caldeiras a combustível sólido requerem uma chaminé para ventilar com segurança os gases de combustão e fornecer a tiragem necessária para a fornalha. Podemos fornecer orientação sobre a altura e diâmetro apropriados da chaminé para sua instalação específica.
