VTF SERIES
Kul-, landbrugspille- og FBC-fyret thermoolievarmer
VTF-serien er en specialiseret, lodret, firepasset thermoolievarmer designet til industrielle processer med høj temperatur. Konstrueret med FBC-teknologi (fluidized bed combustion) er denne serie optimeret til at levere maksimal termisk effektivitet ved brug af forskellige omkostningseffektive faste brændstoffer, herunder knust kul, landbrugspiller og knuste briketter.
Med et robust firepasset design sikrer VTF-serien overlegen varmeabsorption og en samlet termisk effektivitet på 78% (±2%) på brændværdi (GCV), når den integreres med en luftforvarmer (APH).
Driftsområde
- Kapacitet – 400.000 kcal/t til 5.000.000 kcal/t.
- Brændstof – knust kul/landbrugspiller/knuste briketter
- Samlet effektivitet på 78% (+/-2%) på GCV med APH.
Avanceret forbrændings- og ovnteknologi
VTF-serien har et sofistikeret forbrændingssystem designet til problemfri brændstofhåndtering og optimal varmeafgivelse:
- Automatiseret brændstoftilførsel: Anvender et præcisions-snegletilførersystem til konsistent håndtering af frit flydende brændstoffer, hvilket reducerer manuelt arbejde og sikrer en stabil varmeydelse.
- FBC-teknologi: Den fluidiserede bed-forbrænding sikrer fuldstændig kulstofudbrænding og ensartet temperaturfordeling i ovnen, hvilket reducerer brændstofforbruget betydeligt.
- Integreret luftstyring: Har et afbalanceret trækssystem med højtydende ID- (induced draft) og FD-blæsere (forced draft), sammen med avanceret forureningsbekæmpelsesudstyr for at opfylde miljøstandarder.
- Skræddersyet konstruktion på stedet: Det ildfast beklædte ovnkammer bygges professionelt på stedet, herunder fagligt fundamentarbejde, understøttende strukturer og præcis justering af luftkammeret.

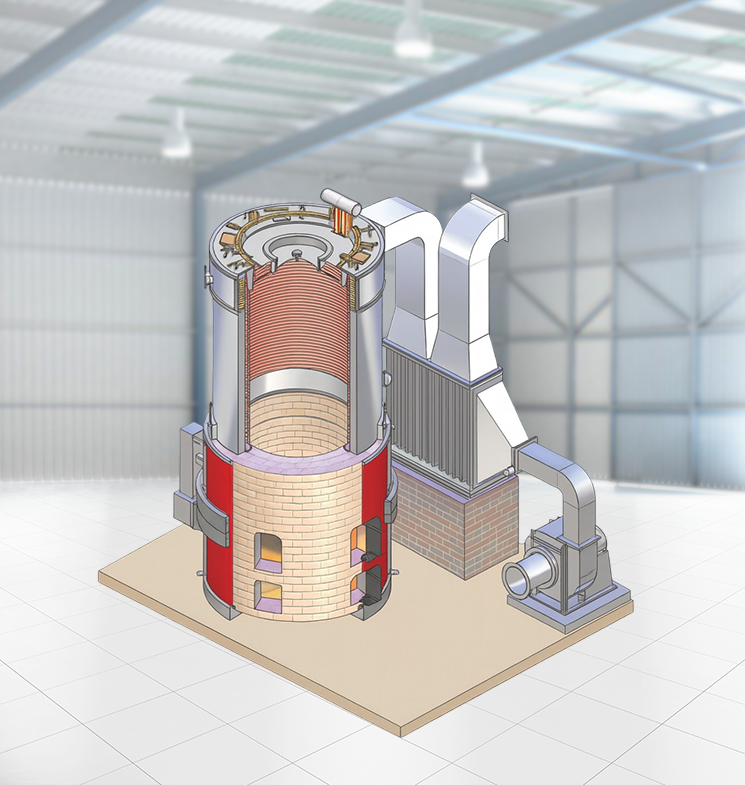

Vigtigste funktioner og fordele
- Firepasset design: Maksimerer opholdstiden for røggasser, hvilket sikrer den højst mulige varmeoverførsel til termoolien.
- Multibrændstofleksibilitet: Designet til at fyre med billige brændstoffer som knust kul, landbrugspiller og knuste briketter, hvilket giver et skjold mod svingende brændstofpriser.
- Højtemperaturkapacitet: Bygget til at håndtere krævende industrielle processer, der kræver stabil termooliecirkulation ved høj temperatur.
- Lav vedligeholdelse: Har strategisk placerede askedøre og adgangsluger til nem rengøring og rutinemæssige inspektioner.
Brancher vi betjener
VTF-serien er det foretrukne valg til storskala industriel opvarmning på tværs af forskellige sektorer:
- Tekstil: Til højtemperaturfarvning, trykning og spændrammeprocesser.
- Kemi og medicinalindustri: Til reaktorer, destillationsenheder og produktion af bulkmedicin.
- Krydsfiner og laminater: Til varmepresser og harpikskedler.
- Fødevareforarbejdning: Til storskala friturestegning, ristning og spiseolieraffinering.
- Emballage: Til papirfabrikker og produktion af bølgepapkasser.
| Specifikation | Enhed | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Generelt | ||||||||||
| Maksimal varmeydelse | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Maksimal arbejdstemperatur | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Temperaturstigning i thermoolievarmer | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Varm olie ind-/udløb | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Varmerens opvarmningsflade | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Varmerens oliekapacitet | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Fyringsmetode | Automatisk kastesnegletilfører | |||||||||
| Brændstoftype | Brændstof | Knuste briketter, risskaller, kul | ||||||||
| Kedeleffektivitet | ||||||||||
| Med knuste briketter | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Med risskaller | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Med kul | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Brændstofforbrug | ||||||||||
| Knuste briketter (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Risskaller (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Kul (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Elektrisk belastning | ||||||||||
| Cirkulationsoliepumpe | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| ID-blæser uden BF | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| FD-blæser med APH | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| SFD-blæser med motor | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Snegletilfører | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Samlet elektrisk belastning | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| BEMÆRK: I lyset af vores konstante bestræbelser på at forbedre vores produkter forbeholder vi os retten til at ændre ovenstående specifikationer uden forudgående varsel. | ||||||||||
- Brændværdien for knuste briketter er 4000 kcal/kg.
- Brændværdien for risskaller er 3000 kcal/kg.
- Brændværdien for kul er 4500 kcal/kg.
Ofte stillede spørgsmål (FAQ) om kul-, landbrugspille- og FBC-fyret thermoolievarmer
Et firepasset design tvinger de varme gasser til at bevæge sig gennem varmeren en ekstra gang, før de forlader den. Dette gør det muligt for termoolien at absorbere mere varme, hvilket fører til lavere skorstenstemperaturer og betydeligt højere samlet brændstofeffektivitet.
FBC-teknologi holder brændstofpartikler svævende i en varm, boblende bund af aske og sand ved hjælp af luft. Dette fører til en langt mere effektiv og ensartet forbrænding end traditionel ristfyring, hvilket giver dig mere varme ud af brændstoffer af lavere kvalitet.
Ja. Hver VTF-serieinstallation er udstyret med et luft- og røggashåndteringssystem, der inkluderer forureningsbekæmpelsesforanstaltninger for at sikre, at støv og emissioner holdes inden for de tilladte industrielle grænser.
Ja. VTF-serien er designet til "brændstoffleksibilitet". Så længe brændstoffet er knust eller i pille-/briketform, kan den automatiserede snegletilfører håndtere forskellige brændstoftyper med minimale justeringer af luft-brændstof-forholdet.
Varmerenheden produceres på vores anlæg, men det ildfast beklædte ovnkammer bygges på stedet af vores ekspertteam. Dette sikrer, at fundamentet og murværket er perfekt tilpasset dit anlægs specifikke layout og gulvkrav.
