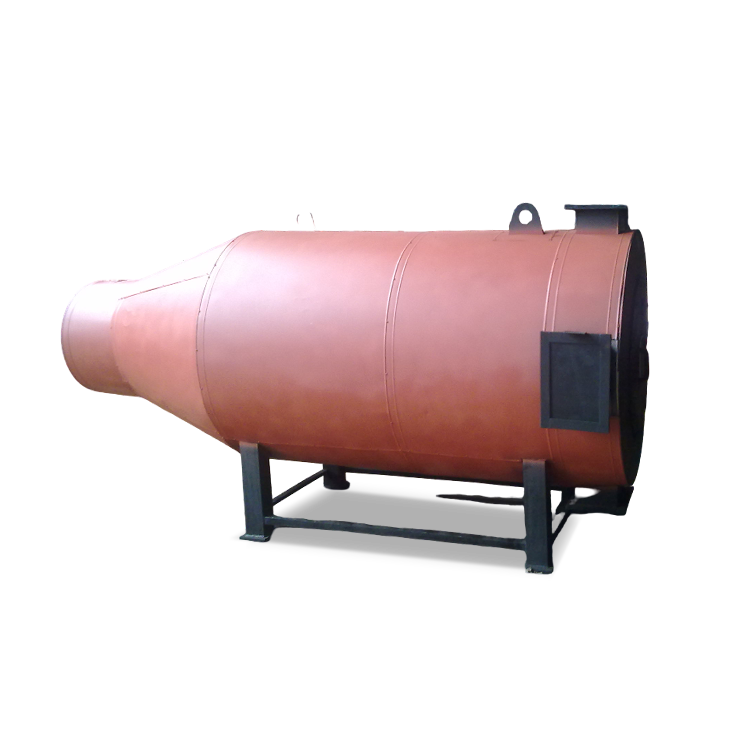

AIRPOWER
Horizontálny priamo spaľovaný generátor horúceho vzduchu
Séria AIRPOWER je vysoko výkonný, horizontálny jednoťahový generátor horúceho vzduchu navrhnutý pre maximálnu tepelnú účinnosť. Séria AIRPOWER, ktorá využíva „priamo spaľovaný“ prístup, mieša spaľovacie plyny priamo s procesným vzduchom, čím zaisťuje takmer 100 % účinnosť prenosu tepla pre aplikácie vyžadujúce čistý, suchý a vysokoteplotný vzduch.
Navrhnutá s robustnou konštrukciou plášť na plášti, táto séria ponúka ekonomické, no výkonné vykurovacie riešenie, ktoré pracuje pri atmosférickom tlaku, čím sa odstraňuje potreba zložitých vysokotlakových certifikácií.
Prevádzkový rozsah
- Kapacita – 0,1 milióna kcal/hod. až 0,4 milióna kcal/hod.
- Palivo – ťažké oleje, ľahké oleje a plyny
- Teplota – do 200 °C

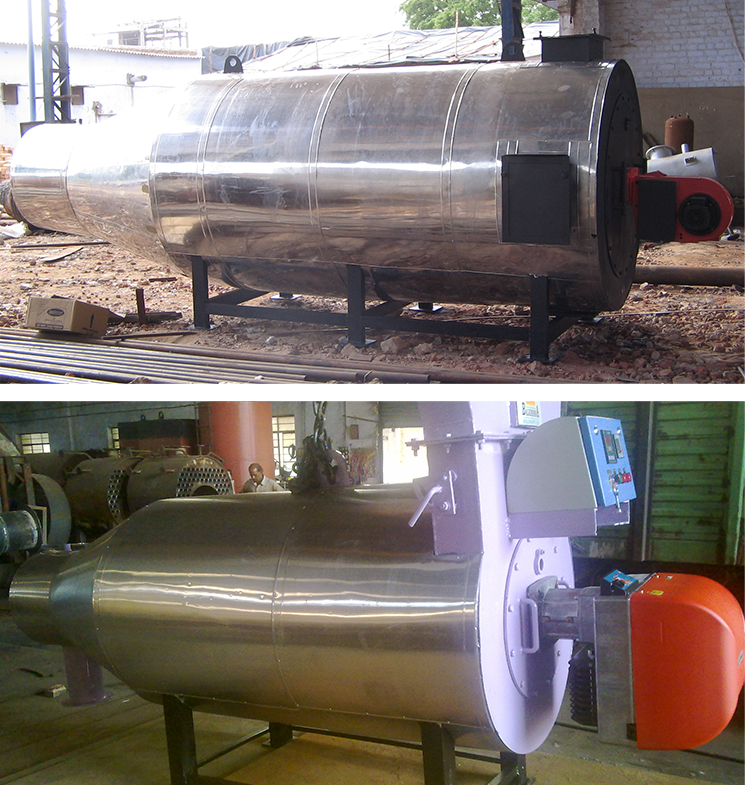

Vynikajúca tepelná účinnosť a flexibilita paliva
AIRPOWER je vyrobený tak, aby sa prispôsobil energetickým zdrojom vašej prevádzky. Jeho univerzálny horákový systém možno nakonfigurovať na spaľovanie širokej škály kvapalných a plynných palív, čo vám umožňuje prepínať na základe trhových nákladov a dostupnosti.
- Priamo spaľovaný výkon: Odstránením potreby výmenníka tepla poskytuje AIRPOWER rýchlu odozvu a premieňa energiu paliva na procesné teplo s minimálnymi stratami.
- Konštrukcia plášť na plášti: Táto špecializovaná horizontálna konfigurácia zaisťuje jednotné rozloženie vzduchu a konštrukčnú odolnosť aj počas nepretržitej vysokoteplotnej prevádzky.
- Atmosférická prevádzka: Poskytuje vysoké a stredné procesné teploty (do 200 °C) bez rizík alebo regulačných záťaží vysokotlakových systémov.
- Univerzálnosť paliva: Optimalizovaný pre ťažké oleje (LDO/FO), ľahké oleje (naftu) a plynné palivá (LPG/CNG/zemný plyn).
Bežné priemyselné aplikácie
Séria AIRPOWER sa široko používa v procesoch, kde je priamy kontakt so spaľovacími produktmi prijateľný:
- Chemické spracovanie: Pre priemyselné sušenie práškov, pigmentov a granulátov.
- Poľnohospodárstvo a potravinárstvo: Veľkoobjemové sušenie obilnín, osiva a krmiva pre zvieratá.
- Stavebné materiály: Vytvrdzovanie a sušenie tehál, dlaždíc a keramických výrobkov.
- Textilný priemysel: Horúci vzduch pre napínacie stroje a procesy sušenia tkanín.
- Farmaceutický priemysel: Sušenie surovín a hromadných medziproduktov.
| Špecifikácia | Jednotka | AP-10 | AP-20 | AP-30 | AP-40 | AP-60 | AP-80 | AP-100 | AP-150 | AP-200 | AP-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Všeobecné | |||||||||||
| Maximálny tepelný výkon | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Výstupná teplota horúceho vzduchu | °C | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Vstupná teplota horúceho vzduchu | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Prietok vzduchu pri 300 °C | M³/hr | 730 | 1460 | 2190 | 2920 | 4380 | 5840 | 7300 | 10950 | 14600 | 18250 |
| Tlak vzduchu na výstupe HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Horák | Horák: tlakovo-tryskový monoblokový horák | ||||||||||
| Typ paliva | Palivo | NAFTA, LPG, NG, PNG, FO, LDO | |||||||||
| Účinnosť kotla | |||||||||||
| Na plyne | % | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 |
| Na oleji | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 |
| Spotreba paliva | |||||||||||
| Nafta (10500) | Kg/hr | 9.7 | 19.4 | 29.2 | 38.9 | 58.3 | 77.7 | 97.2 | 145.8 | 194.4 | 2429.5 |
| LDO (10200) | Kg/hr | 10.0 | 20.0 | 30.0 | 40.0 | 60.0 | 80.0 | 100.0 | 150.1 | 200.1 | 2501.0 |
| LPG (11000) | Kg/hr | 9.2 | 18.4 | 27.5 | 36.7 | 55.1 | 73.5 | 91.8 | 137.7 | 183.7 | 2295.7 |
| Zemný plyn (8900) | M³/hr | 11.3 | 22.7 | 34.0 | 45.4 | 68.1 | 90.8 | 113.5 | 170.2 | 227.0 | 2837.4 |
| Elektrická záťaž | |||||||||||
| P.A. ventilátor s motorom | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Dúchadlo horáka (olej) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Palivové čerpadlo | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Celková elektrická záťaž | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 13.60 | 16.10 | 23.00 | 28.00 | 36.60 | 48.60 |
| POZNÁMKA: Vzhľadom na neustálu snahu o zlepšovanie našich produktov si vyhradzujeme právo zmeniť vyššie uvedené špecifikácie bez predchádzajúceho upozornenia. | |||||||||||
- GCV nafty je 10500 kcal/kg.
- GCV LDO je 10200 kcal/kg.
- GCV LPG je 11000 kcal/kg.
- GCV zemného plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o horizontálnom priamom generátore horúceho vzduchu
V priamo spaľovanom generátore sa palivo spaľuje priamo v prúde procesného vzduchu. To znamená, že horúce spaľovacie plyny sa miešajú s ohrievaným vzduchom. Táto metóda je najúčinnejšia možná, pretože neexistuje výmenník tepla, ktorý by spomaľoval prenos energie.
Áno, za predpokladu, že použité palivo horí čisto (napríklad zemný plyn alebo LPG) a konkrétny potravinársky proces umožňuje priamy kontakt so spaľovacím vzduchom. Bežne sa používa pri sušení obilnín a osiva.
Nie. Jednou z hlavných výhod série AIRPOWER je, že generuje vysokoteplotný vzduch bez akéhokoľvek prevádzkového tlaku. Tým sa zjednodušuje inštalácia a znižujú sa právne a údržbové požiadavky v porovnaní s parnými systémami.
Áno. AIRPOWER je navrhnutý s ohľadom na flexibilitu paliva. Zatiaľ čo samotný horák môže byť potrebné upraviť alebo vymeniť na zvládnutie iného typu paliva, hlavný plášť a telo generátora sú kompatibilné s kvapalnými aj plynnými palivami.
Keďže neexistujú zložité rúrky výmenníka tepla, ktoré by mohli zaniesť alebo tesniť, údržba je veľmi nízka. Zahŕňa najmä bežné čistenie horáka, kontrolu vyzdievky a zaistenie čistoty filtrov nasávania vzduchu.
