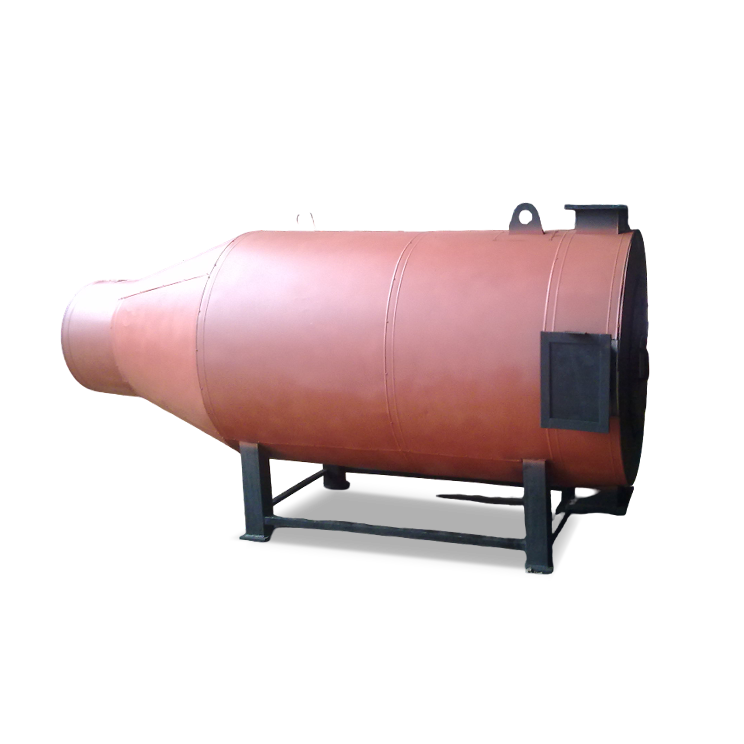

AIRPOWER
Poziomy generator gorącego powietrza bezpośredniego ogrzewania
Seria AIRPOWER to wysokowydajny, poziomy, jednociągowy generator gorącego powietrza zaprojektowany dla maksymalnej sprawności cieplnej. Wykorzystując podejście „bezpośredniego ogrzewania”, seria AIRPOWER miesza gazy spalinowe bezpośrednio z powietrzem procesowym, zapewniając niemal 100% sprawność wymiany ciepła w zastosowaniach wymagających czystego, suchego i wysokotemperaturowego powietrza.
Zaprojektowana z solidną konstrukcją płaszcz-na-płaszczu, ta seria oferuje ekonomiczne, a zarazem wydajne rozwiązanie grzewcze, które pracuje pod ciśnieniem atmosferycznym, eliminując potrzebę skomplikowanych certyfikacji wysokociśnieniowych.
Zakres pracy
- Wydajność – od 0,1 mln kcal/godz. do 0,4 mln kcal/godz.
- Paliwo – oleje ciężkie, oleje lekkie i gazy
- Temperatura – do 200°C

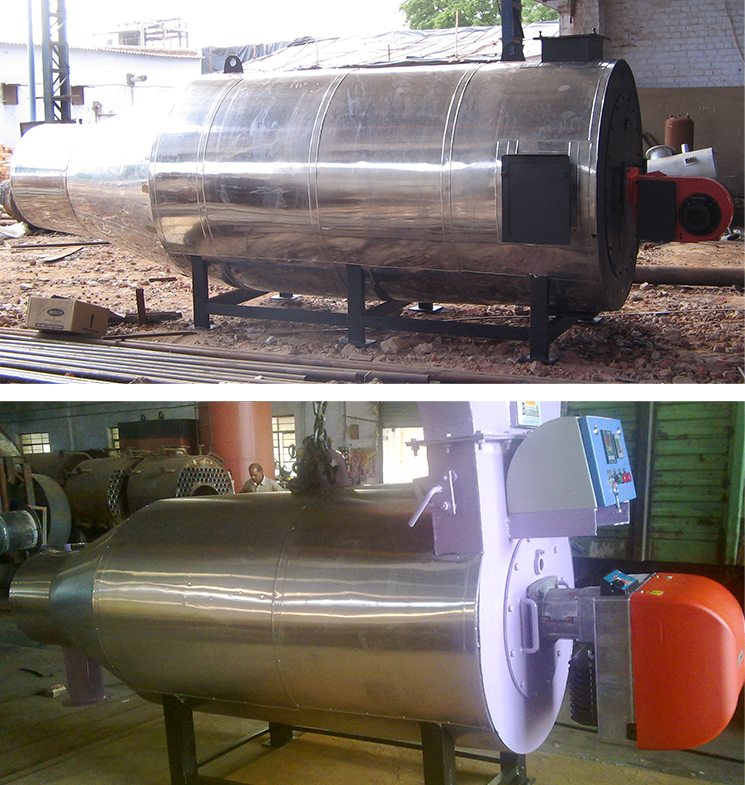

Doskonała sprawność cieplna i elastyczność paliwowa
AIRPOWER został zbudowany, aby dostosować się do zasobów energetycznych Państwa zakładu. Jego wszechstronny system palnika może zostać skonfigurowany do spalania szerokiej gamy paliw ciekłych i gazowych, umożliwiając przełączanie w zależności od kosztów rynkowych i dostępności.
- Wydajność bezpośredniego ogrzewania: Eliminując potrzebę stosowania wymiennika ciepła, AIRPOWER zapewnia szybki czas reakcji i przekształca energię paliwa w ciepło procesowe przy minimalnych stratach.
- Konstrukcja płaszcz-na-płaszczu: Ta specjalistyczna pozioma konfiguracja zapewnia równomierny rozkład powietrza i trwałość konstrukcyjną nawet podczas ciągłej pracy w wysokiej temperaturze.
- Praca atmosferyczna: Zapewnia wysokie i średnie temperatury procesowe (do 200°C) bez ryzyka i obciążeń regulacyjnych związanych z systemami wysokociśnieniowymi.
- Wszechstronność paliwowa: Zoptymalizowany dla olejów ciężkich (LDO/FO), olejów lekkich (olej napędowy) i paliw gazowych (LPG/CNG/gaz ziemny).
Typowe zastosowania przemysłowe
Seria AIRPOWER jest szeroko stosowana w procesach, gdzie bezpośredni kontakt z produktami spalania jest dopuszczalny:
- Przetwórstwo chemiczne: Do przemysłowego suszenia proszków, pigmentów i granulatów.
- Rolnictwo i żywność: Suszenie na dużą skalę zbóż, nasion i pasz dla zwierząt.
- Materiały budowlane: Utwardzanie i suszenie cegieł, płytek i produktów ceramicznych.
- Tekstylia: Gorące powietrze dla maszyn z ramami napinającymi i procesów suszenia tkanin.
- Farmacja: Suszenie surowców i luzem transportowanych produktów pośrednich.
| Specyfikacja | Jednostka | AP-10 | AP-20 | AP-30 | AP-40 | AP-60 | AP-80 | AP-100 | AP-150 | AP-200 | AP-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ogólne | |||||||||||
| Maksymalna moc cieplna | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Temperatura gorącego powietrza na wylocie | °C | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Temperatura gorącego powietrza na wlocie | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Przepływ powietrza @ 300°C | M³/hr | 730 | 1460 | 2190 | 2920 | 4380 | 5840 | 7300 | 10950 | 14600 | 18250 |
| Ciśnienie powietrza na wylocie z nagrzewnicy | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Palnik | Palnik: monoblokowy palnik strumieniowo-ciśnieniowy | ||||||||||
| Rodzaj paliwa | Paliwo | OLEJ NAPĘDOWY, LPG, NG., PNG, FO,LDO | |||||||||
| Sprawność kotła | |||||||||||
| Na gazie | % | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 |
| Na oleju | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 |
| Zużycie paliwa | |||||||||||
| Olej napędowy (10500) | Kg/hr | 9.7 | 19.4 | 29.2 | 38.9 | 58.3 | 77.7 | 97.2 | 145.8 | 194.4 | 2429.5 |
| LDO (10200) | Kg/hr | 10.0 | 20.0 | 30.0 | 40.0 | 60.0 | 80.0 | 100.0 | 150.1 | 200.1 | 2501.0 |
| LPG (11000) | Kg/hr | 9.2 | 18.4 | 27.5 | 36.7 | 55.1 | 73.5 | 91.8 | 137.7 | 183.7 | 2295.7 |
| Gaz ziemny (8900) | M³/hr | 11.3 | 22.7 | 34.0 | 45.4 | 68.1 | 90.8 | 113.5 | 170.2 | 227.0 | 2837.4 |
| Obciążenie elektryczne | |||||||||||
| Wentylator P.A. z silnikiem | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Dmuchawa palnika (olej) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Pompa paliwa | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Całkowite obciążenie elektryczne | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 13.60 | 16.10 | 23.00 | 28.00 | 36.60 | 48.60 |
| UWAGA: W związku z ciągłymi staraniami o udoskonalanie naszych produktów zastrzegamy sobie prawo do zmiany powyższych specyfikacji bez uprzedniego powiadomienia. | |||||||||||
- Wartość opałowa (GCV) oleju napędowego wynosi 10500 kcal/kg.
- Wartość opałowa (GCV) LDO wynosi 10200 kcal/kg.
- Wartość opałowa (GCV) LPG wynosi 11000 kcal/kg.
- Wartość opałowa (GCV) gazu ziemnego wynosi 8900 kcal/kg.
Najczęściej zadawane pytania (FAQ) dotyczące poziomego generatora gorącego powietrza bezpośredniego ogrzewania
W generatorze bezpośredniego ogrzewania paliwo jest spalane bezpośrednio w strumieniu powietrza procesowego. Oznacza to, że gorące gazy spalinowe mieszają się z podgrzewanym powietrzem. Ta metoda jest najbardziej efektywna z możliwych, ponieważ nie ma wymiennika ciepła spowalniającego przekazywanie energii.
Tak, pod warunkiem że stosowane paliwo spala się czysto (jak gaz ziemny czy LPG) i dany proces spożywczy dopuszcza bezpośredni kontakt z powietrzem spalinowym. Jest powszechnie stosowany do suszenia zbóż i nasion.
Nie. Jedną z głównych zalet serii AIRPOWER jest to, że generuje wysokotemperaturowe powietrze bez żadnego ciśnienia roboczego. Upraszcza to instalację i zmniejsza wymogi prawne i konserwacyjne w porównaniu z systemami opartymi na parze.
Tak. AIRPOWER został zaprojektowany z myślą o elastyczności paliwowej. Chociaż sam palnik może wymagać modyfikacji lub wymiany, aby obsługiwać inny rodzaj paliwa, główny płaszcz i korpus generatora są kompatybilne zarówno z paliwami ciekłymi, jak i gazowymi.
Ponieważ nie ma skomplikowanych rur wymiennika ciepła, które mogłyby się zakamienić lub przeciekać, konserwacja jest bardzo niska. Obejmuje głównie rutynowe czyszczenie palnika, sprawdzanie wykładziny ogniotrwałej i zapewnienie drożności filtrów wlotu powietrza.
