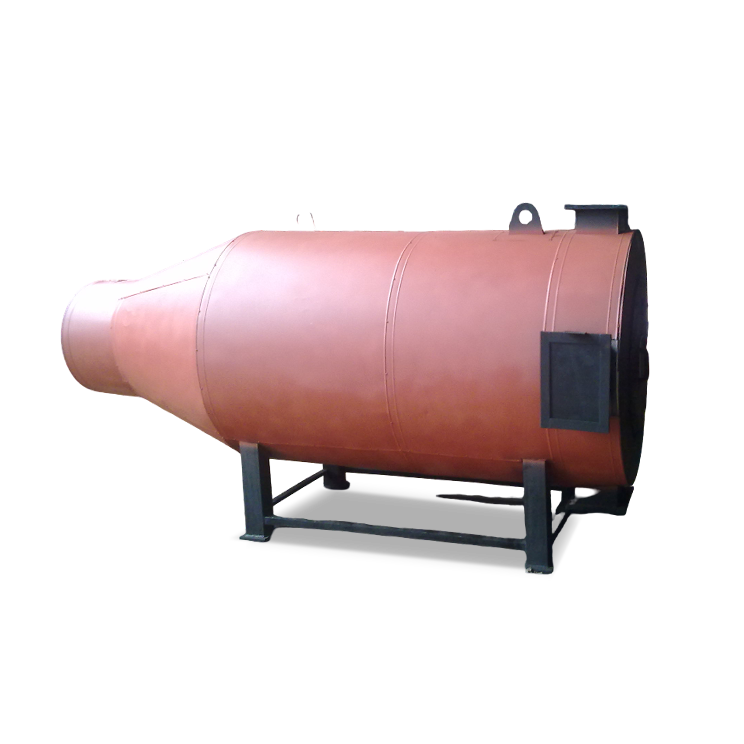

AIRPOWER
Horizontální horkovzdušný generátor s přímým spalováním
Řada AIRPOWER je vysoce výkonný, horizontální jednotahový horkovzdušný generátor navržený pro maximální tepelnou účinnost. Řada AIRPOWER, využívající přístup „přímého spalování", mísí spalovací plyny přímo s procesním vzduchem, čímž zajišťuje téměř 100% účinnost přenosu tepla pro aplikace vyžadující čistý, suchý a vysokoteplotní vzduch.
Tato řada, navržená s robustní konstrukcí plášť na plášti, nabízí ekonomické, přesto výkonné topné řešení fungující při atmosférickém tlaku, čímž odstraňuje potřebu složitých vysokotlakých certifikací.
Provozní rozsah
- Kapacita – 0,1 milionu kcal/h až 0,4 milionu kcal/h
- Palivo – těžké oleje, lehké oleje a plyny
- Teplota – až 200 °C
Vynikající tepelná účinnost a flexibilita paliva
AIRPOWER je postaven tak, aby se přizpůsobil energetickým zdrojům vašeho provozu. Jeho univerzální systém hořáku lze nakonfigurovat pro spalování široké škály kapalných a plynných paliv, což vám umožňuje přepínat na základě tržních nákladů a dostupnosti.
- Výkon přímého spalování: Odstraněním potřeby výměníku tepla poskytuje AIRPOWER rychlou reakci a přeměňuje energii paliva na procesní teplo s minimálními ztrátami.
- Konstrukce plášť na plášti: Toto specializované horizontální provedení zajišťuje rovnoměrné rozložení vzduchu a konstrukční odolnost i při nepřetržitém vysokoteplotním provozu.
- Atmosférický provoz: Poskytuje vysoké a střední procesní teploty (až do 200 °C) bez rizik nebo regulatorní zátěže vysokotlakých systémů.
- Univerzálnost paliva: Optimalizován pro těžké oleje (LDO/FO), lehké oleje (naftu) a plynná paliva (LPG/CNG/zemní plyn).
Běžné aplikace v odvětvích
Řada AIRPOWER je široce používána v procesech, kde je přímý kontakt se spalovacími produkty přijatelný:
- Chemické zpracování: Pro průmyslové sušení prášků, pigmentů a granulí.
- Zemědělství a potravinářství: Rozsáhlé sušení obilí, semen a krmiv pro zvířata.
- Stavební materiály: Vytvrzování a sušení cihel, dlaždic a keramických výrobků.
- Textilní průmysl: Horký vzduch pro rámovací stroje a sušicí procesy tkanin.
- Farmaceutický průmysl: Sušení surovin a hromadných meziproduktů.
| Specifikace | Jednotka | AP-10 | AP-20 | AP-30 | AP-40 | AP-60 | AP-80 | AP-100 | AP-150 | AP-200 | AP-250 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Obecné | |||||||||||
| Maximální tepelný výkon | M.Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 |
| Výstupní teplota horkého vzduchu | °C | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Vstupní teplota horkého vzduchu | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Průtok vzduchu @ 300 °C | M³/hr | 730 | 1460 | 2190 | 2920 | 4380 | 5840 | 7300 | 10950 | 14600 | 18250 |
| Tlak vzduchu na výstupu HAG | MMWC | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Hořák | Hořák: tlakový tryskový monoblokový hořák | ||||||||||
| Typ paliva | Palivo | NAFTA, LPG, NG, PNG, FO, LDO | |||||||||
| Účinnost kotle | |||||||||||
| Na plyn | % | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 | 99 +/-2 |
| Na olej | % | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 | 98 +/-2 |
| Spotřeba paliva | |||||||||||
| Nafta (10500) | Kg/hr | 9.7 | 19.4 | 29.2 | 38.9 | 58.3 | 77.7 | 97.2 | 145.8 | 194.4 | 2429.5 |
| LDO (10200) | Kg/hr | 10.0 | 20.0 | 30.0 | 40.0 | 60.0 | 80.0 | 100.0 | 150.1 | 200.1 | 2501.0 |
| LPG (11000) | Kg/hr | 9.2 | 18.4 | 27.5 | 36.7 | 55.1 | 73.5 | 91.8 | 137.7 | 183.7 | 2295.7 |
| Zemní plyn (8900) | M³/hr | 11.3 | 22.7 | 34.0 | 45.4 | 68.1 | 90.8 | 113.5 | 170.2 | 227.0 | 2837.4 |
| Elektrická zátěž | |||||||||||
| P.A. ventilátor s motorem | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Dmychadlo hořáku (olej) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.5 | 7.5 |
| Palivové čerpadlo | H.P. | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 1.1 | 1.1 |
| Celková elektrická zátěž | H.P. | 3.37 | 5.50 | 8.00 | 10.90 | 13.60 | 16.10 | 23.00 | 28.00 | 36.60 | 48.60 |
| POZNÁMKA: Vzhledem k neustálému úsilí o zlepšování našich produktů si vyhrazujeme právo výše uvedené specifikace bez předchozího upozornění změnit. | |||||||||||
- Výhřevnost nafty je 10500 kcal/kg.
- Výhřevnost LDO je 10200 kcal/kg.
- Výhřevnost LPG je 11000 kcal/kg.
- Výhřevnost zemního plynu je 8900 kcal/kg.
Často kladené otázky (FAQ) o horizontálním horkovzdušném generátoru s přímým spalováním
U generátoru s přímým spalováním se palivo spaluje přímo v proudu procesního vzduchu. To znamená, že se horké spalovací plyny mísí s ohřívaným vzduchem. Tato metoda je nejúčinnější možná, protože zde není žádný výměník tepla, který by zpomaloval přenos energie.
Ano, za předpokladu, že je použité palivo čistě spalitelné (jako zemní plyn nebo LPG) a konkrétní potravinářský proces umožňuje přímý kontakt se spalovacím vzduchem. Běžně se používá pro sušení obilí a semen.
Ne. Jednou z hlavních výhod řady AIRPOWER je, že generuje vysokoteplotní vzduch bez jakéhokoli provozního tlaku. To zjednodušuje instalaci a snižuje právní a údržbové požadavky ve srovnání s parními systémy.
Ano. AIRPOWER je navržen s ohledem na flexibilitu paliva. Ačkoli samotný hořák může vyžadovat úpravu nebo výměnu pro zpracování jiného typu paliva, hlavní plášť a tělo generátoru jsou kompatibilní s kapalnými i plynnými palivy.
Jelikož zde nejsou žádné složité trubky výměníku tepla, které by se mohly zanést vodním kamenem nebo prosakovat, je údržba velmi nízká. Zahrnuje především běžné čištění hořáku, kontrolu vyzdívky a zajištění čistoty filtrů přívodu vzduchu.
