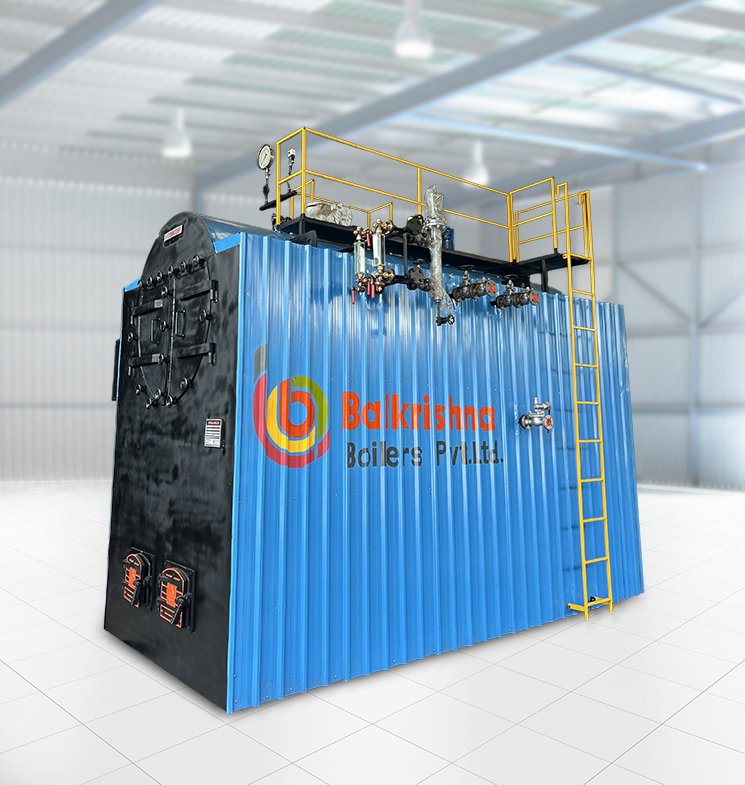

Паровой котел на биомассе
COMBCUBE — это революционный многотопливный паровой котел, разработанный для обеспечения оптимального баланса эффективности и удобства. На протяжении многих лет промышленным потребителям приходилось выбирать между быстрой реакцией на нагрузку встроенной топки и высокой гибкостью по топливу традиционного гибридного котла.
COMBCUBE устраняет этот компромисс. Это высококомпактная гибридная конструкция «лучшее из обоих миров», сочетающая эффективность гибридной системы с удобством блочной установки по принципу «подключи и работай».
Рабочий диапазон
- Мощность — от 0,5 до 6 т/ч
- Топливо — дрова, брикеты, лигнит и уголь
- Давление — от 10,54 кг/см² до 21 кг/см²
Гибридная инженерия для максимальной производительности
COMBCUBE спроектирован для работы с различными видами твердого топлива при сохранении быстрой реакции на колебания потребности в паре. Интегрируя конструкцию топки в прочную корпусно-трубную структуру, он обеспечивает:
- Более высокий тепловой КПД: Оптимизированные поверхности теплопередачи обеспечивают минимальные потери топлива.
- Быструю реакцию на нагрузку: В отличие от традиционных тяжелых котлов, COMBCUBE быстро реагирует на изменения потребности в паре.
- Компактную конструкцию «куб»: Спроектирован для минимизации работ на объекте, установка поставляется как готовое к использованию решение, значительно сокращая время и затраты на монтаж.
- Гибкость по топливу: Топка со стационарной колосниковой решеткой спроектирована для сжигания широкого спектра недорогого твердого топлива без необходимости капитальных механических изменений.
Ключевые преимущества
- Удобство блочной поставки: Собран и протестирован на заводе, обеспечивая работу по принципу «подключи и работай» сразу после прибытия на ваш объект.
- Прочная конструкция: Рассчитан на работу при высоком давлении в диапазоне от 10,54 до 21 кг/см².
- Минимальные работы на объекте: Не требуется масштабных футеровочных работ или сложной сборки на месте, что экономит время и затраты на рабочую силу.
- Повышенная безопасность: Оснащен современными блокировками безопасности, регуляторами уровня воды и реле давления для круглосуточной надежности.
Отрасли применения
COMBCUBE — идеальное решение по производству пара для средних и крупных промышленных предприятий:
- Текстильная переработка: Для установок крашения, печати и отделки, требующих стабильной паровой нагрузки.
- Химическая и фармацевтическая промышленность: Для реакторов, дистилляции и процессов стерилизации.
- Пищевая промышленность и агросектор: Рисовые мельницы, установки экстракции растворителем и переработка сахара.
- Бумага и упаковка: Для нагрева валов и процессов сушки.
- Производство фанеры: Для горячих прессов и отверждения смол.
| Характеристика | Единица измерения | CC-05 | CC-10 | CC-20 | CC-30 | CC-40 | CC-50 | CC-60 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||||
| Паропроизводительность от и при 100°C | Kg/hr | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | ||
| Рабочее давление | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | ||
| Температура пара | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | ||
| Количество ходов | No's | Три | Три | Три | Три | Три | Три | Три | ||
| Количество топок | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Площадь колосниковой решетки | M² | 0.85 | 1.25 | 2.2 | 2.9 | 4.15 | 5.7 | 6 | ||
| Паровой выход | MM | 40 | 50 | 80 | 100 | 100 | 125 | 150 | ||
| Площадь теплопередающей поверхности | M² | 20 | 40 | 80 | 120 | 160 | 200 | 240 | ||
| Вид топлива: дрова, брикеты, лигнит и уголь | ||||||||||
| КПД котлов с воздухоподогревателем | ||||||||||
| На дровах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| На угле | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | ||
| Расход топлива | ||||||||||
| Дрова (3500) | Kg/hr | 99 | 198 | 396 | 593 | 791 | 989 | 1187 | ||
| Брикеты (4000) | Kg/hr | 87 | 173 | 346 | 519 | 692 | 865 | 1038 | ||
| Лигнит (3000) | Kg/hr | 115 | 231 | 462 | 692 | 923 | 1154 | 1385 | ||
| Уголь (4500) | Kg/hr | 77 | 154 | 308 | 462 | 615 | 769 | 923 | ||
| Электрическая нагрузка | ||||||||||
| Питательный насос | H.P. | 2.00 | 2.00 | 3.00 | 4.00 | 4.00 | 6.00 | 7.50 | ||
| Дымосос без байпаса | H.P. | 3.00 | 5.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | ||
| Дутьевой вентилятор | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 | ||
| Общая электрическая нагрузка | H.P. | 6.00 | 9.00 | 18.00 | 26.50 | 31.40 | 41.00 | 50.00 | ||
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||||
- Теплотворная способность дров составляет 3500 ккал/кг.
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность лигнита составляет 3000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о паровом котле на биомассе
Он сочетает технологию топки с водяной стеной (характерную для высококлассных котлов) с дымогарной конструкцией корпуса. Это позволяет ему справляться с высоким лучистым теплом твердого топлива, сохраняя компактную эффективность блочного котла.
Да. COMBCUBE спроектирован для многотопливной гибкости. Его топка может работать на дровах, брикетах, лигните или угле, позволяя переключаться на наиболее экономичное топливо, доступное в вашем регионе.
Нет. Поскольку это блочный котел по принципу «подключи и работай», большая часть сборки выполняется на нашем заводе. Он требует значительно меньше работ на объекте и меньше строительного фундамента по сравнению с традиционными гибридными котлами.
Благодаря встроенной конструкции топки он обладает лучшей «тепловой инерцией», чем стандартные котлы. Он может быстро наращивать производство пара для удовлетворения внезапных пиков спроса вашей производственной линии.
Да. Мы производим серию COMBCUBE в соответствии с Правилами по котлам Индии (IBR), гарантируя соответствие всем стандартам безопасности и законодательным нормам для промышленного применения при высоком давлении.
