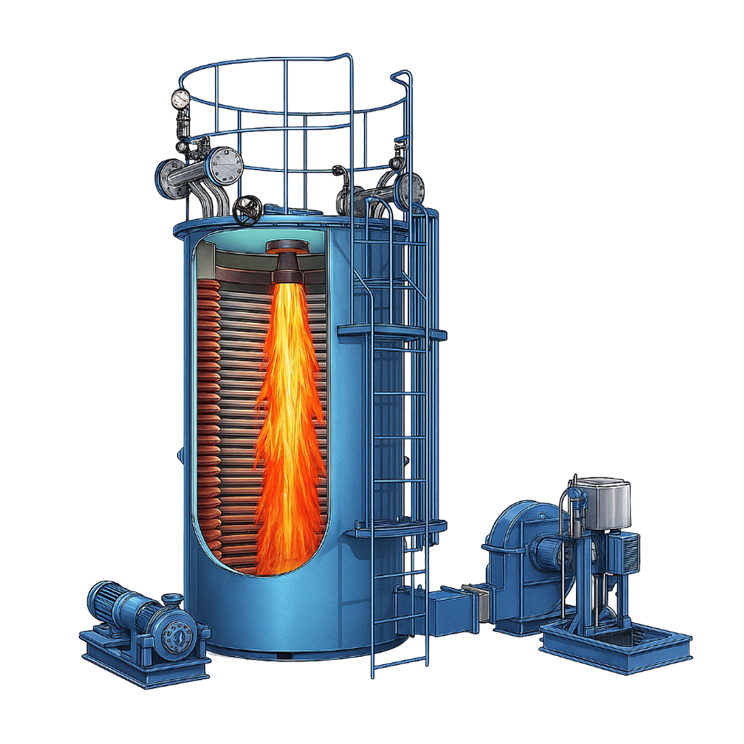

THERMPAC
Вертикальный трехходовой термомасляный нагреватель на масле и газе
Серия THERMPAC — это высокоэффективный вертикальный трехходовой термомасляный нагреватель, спроектированный для требовательных промышленных процессов. Обладая универсальной гибкостью по топливу, THERMPAC способен эффективно работать на широком спектре жидкого и газообразного топлива, включая тяжелые масла, легкие масла и природный газ.
Используя продуманную трехходовую радиационно-конвективную конструкцию теплопередачи, THERMPAC обеспечивает максимальную рекуперацию тепла и экономию топлива при сохранении компактных вертикальных габаритов.
Рабочий диапазон
- Мощность — от 0,1 до 2,0 млн ккал/ч
- Топливо — тяжелые масла, легкие масла и газы
- Температура — 300℃
Превосходная тепловая производительность и безопасность
THERMPAC спроектирован для обеспечения высоких технологических температур (до 300°C) при сохранении очень низкого рабочего давления. Это значительно снижает риски и затраты, связанные с паровыми системами высокого давления.
- Трехходовая конструкция: Продукты сгорания проходят через три отдельных хода, обеспечивая максимально возможное время контакта с теплопередающими змеевиками для наивысшей тепловой эффективности.
- Гибкость по топливу: Беспрепятственно переключайтесь между тяжелыми маслами (LDO/FO), легкими маслами (дизель) и газами (LPG/CNG) в зависимости от доступности и экономичности.
- Компактная вертикальная компоновка: Вертикальная конструкция минимизирует требования к площади и упрощает интеграцию в существующую планировку предприятия.
- Низкое давление, высокая температура: Достигайте стабильных температур до 350°C (в специальном исполнении) при атмосферном или близком к атмосферному давлении, повышая общую безопасность предприятия.

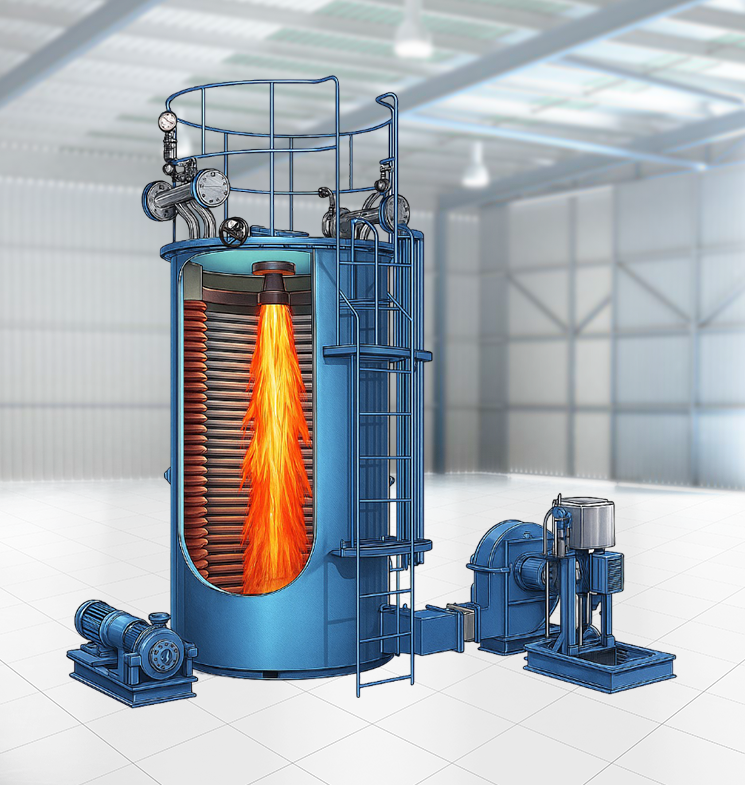

Ключевые особенности
- Высокоэффективные змеевики: Прецизионно намотанные бесшовные трубы обеспечивают оптимальный поток масла и предотвращают локальный перегрев.
- Передовая автоматизация: Оснащен высококачественными горелками и полностью автоматической панелью управления для точного регулирования температуры и блокировок безопасности.
- Простота обслуживания: Вертикальная конфигурация обеспечивает удобный доступ к горелке и портам для чистки сажи.
| Характеристика | Единица измерения | TP-10 | TP-20 | TP-40 | TP-60 | TP-80 | TP-100 | TP-150 | TP-200 |
|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.1 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Максимальная рабочая температура | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Прирост температуры термомасляного нагревателя | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячего масла | MM | 40 | 50 | 80 | 100 | 125 | 150 | 150 | 200 |
| Площадь нагревательной поверхности | M² | 6 | 12 | 24 | 36 | 54 | 60 | 90 | 120 |
| Объем удерживаемого масла в нагревателе | liter | 30 | 78 | 223 | 333 | 666 | 741 | 1398 | 1863 |
| Горелка | Горелка распыления давлением, установленная сверху | ||||||||
| Вид топлива | Топливо | ДИЗЕЛЬ, LPG, NG, PNG, FO, LDO | |||||||
| КПД котлов | |||||||||
| На газе | % | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 | 87 +/-2 |
| На масле | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Расход топлива | |||||||||
| Дизель (10500) | Kg/hr | 11 | 22 | 43 | 65 | 87 | 108 | 162 | 216 |
| Топочный мазут (9600) | Kg/hr | 12 | 24 | 47 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 45 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 21 | 42 | 63 | 84 | 104 | 157 | 209 |
| Природный газ (8900) | M³/hr | 13 | 26 | 52 | 77 | 103 | 129 | 194 | 258 |
| Электрическая нагрузка | |||||||||
| Циркуляционный масляный насос | H.P. | 5.00 | 7.50 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Вентилятор горелки (масло) | H.P. | 1.00 | 2.00 | 5.00 | 7.50 | 7.50 | 10.00 | 12.5 | 15 |
| Топливный насос | H.P. | 0.50 | 0.50 | 1.00 | 1.50 | 1.50 | 2.00 | 2.0 | 2.0 |
| Общая электрическая нагрузка | H.P. | 6.50 | 10.00 | 16.00 | 24.00 | 29.00 | 37.00 | 44.50 | 57.00 |
| Общие габариты и масса | |||||||||
| Д x Ш x В | Miter | 1.2X1.8X2.5 | 1.5X2.0X2.8 | 2.0X2.6X3.2 | 2.7X2.6X3.6 | 3.0X2.7X4.0 | 3.4X2.8X4.5 | 3.6X3.3X5.3 | 4.0X3.5X6.0 |
| Сухая масса | Kg | 1200 | 1600 | 2100 | 2300 | 3200 | 3600 | 5500 | 7000 |
| Диаметр верха дымовой трубы | mm | 200 | 200 | 300 | 400 | 450 | 450 | 550 | 600 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||
- Теплотворная способность дизеля составляет 10500 ккал/кг.
- Теплотворная способность топочного мазута составляет 9600 ккал/кг.
- Теплотворная способность LDO составляет 10200 ккал/кг.
- Теплотворная способность LPG составляет 11000 ккал/кг.
- Теплотворная способность природного газа составляет 8900 ккал/кг.
Часто задаваемые вопросы (FAQ) о вертикальном трехходовом термомасляном нагревателе на масле и газе
Трехходовая конструкция заставляет горячие продукты сгорания пройти через нагреватель трижды перед выходом. Это максимизирует поглощение тепла термомаслом, что приводит к значительно более высокой топливной эффективности и снижению температуры уходящих газов.
THERMPAC спроектирован для многотопливной гибкости. В зависимости от установленной горелки вы можете использовать тяжелый мазут (FO), легкое дизельное топливо (LDO), дизель, природный газ или сжиженный газ (LPG). Это позволяет выбрать наиболее экономичное доступное топливо.
Термомасляные нагреватели могут достигать 300°C при очень низком давлении (часто ниже 2–3 кг/см²), тогда как паровому котлу потребовалось бы чрезвычайно высокое давление (свыше 85 кг/см²) для достижения той же температуры. Это делает системы на термомасле безопаснее и дешевле в обслуживании.
Вертикальная компоновка идеальна для заводов с ограниченным пространством. Она также обеспечивает лучшую тепловую циркуляцию масла и упрощает обслуживание горелки, поскольку она легко доступна.
Система включает несколько блокировок безопасности, таких как реле низкого потока масла, отключение при высокой температуре, датчики погасания пламени (для газа/масла) и предохранительные клапаны сброса давления, обеспечивая безопасную круглосуточную работу нагревателя.
