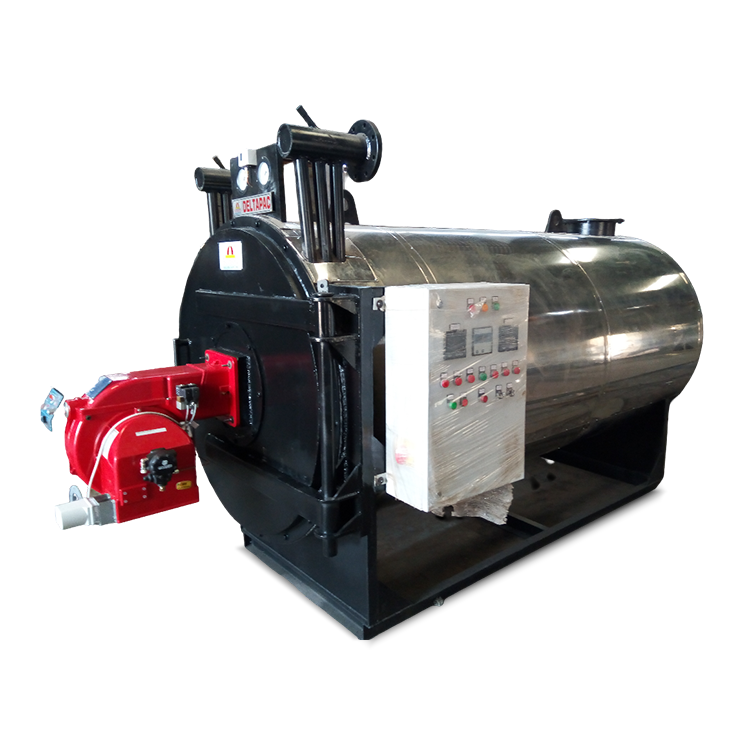

DELTAPAC
Термомасляный нагреватель на масле и газе
Серия DELTAPAC представляет собой вершину промышленного нагрева термомасла, спроектированную для высокопроизводительной теплопередачи с использованием универсального спектра жидкого и газообразного топлива. Выполненная как горизонтальная трехходовая система, DELTAPAC обеспечивает максимальное время пребывания дымовых газов, что приводит к превосходной тепловой эффективности и снижению эксплуатационных затрат.
Работает ли ваше предприятие на тяжелых маслах, легких маслах или газе — DELTAPAC обеспечивает надежный высокотемпературный источник тепла при сохранении низкого рабочего давления, что делает его более безопасной и эффективной альтернативой паровым системам высокого давления.
Рабочий диапазон
- Мощность — от 0,1 до 10,0 млн ккал/ч
- Топливо — тяжелые масла, легкие масла и газы
- Температура — 300℃
Передовая трехходовая тепловая конструкция
DELTAPAC создан для оптимизации рекуперации энергии на каждом этапе процесса горения:
- Максимальное поглощение тепла: Трехходовая конструкция с мокрой задней стенкой обеспечивает эффективное извлечение тепла до выхода дымовых газов, снижая расход топлива.
- Гибкость по топливу: Оснащенный гибкой горелочной системой, DELTAPAC может беспрепятственно работать на тяжелом топочном мазуте (HFO), легком топочном мазуте (LDO), высокоскоростном дизеле (HSD), природном газе или сжиженном газе (LPG).
- Стабильность при высокой температуре: Способен достигать технологических температур до 300°C при минимальном давлении, обеспечивая равномерный нагрев для чувствительных промышленных применений.
- Прочная конструкция: Изготовлен из высококачественных котельных труб с прецизионной сваркой, система рассчитана на непрерывную тяжелую промышленную эксплуатацию.
Ключевые эксплуатационные преимущества
- Низкое рабочее давление: Обеспечивает высококачественное тепло (до 300°C) без экстремального давления, требуемого паровыми котлами, снижая риск взрывов и затраты на страхование.
- Полностью автоматическая работа: Оснащен передовым управлением горелкой и блокировками безопасности для надежности по принципу «настроил и забыл».
- Минимальная тепловая инерция: Конструкция змеевикового типа обеспечивает быстрый запуск и быструю реакцию на изменения нагрузки на вашей производственной линии.
- Простое обслуживание: Горизонтальная компоновка обеспечивает отличный доступ для чистки и осмотра змеевиков и узла горелки.
| Характеристика | Единица измерения | DP-10 | DP-20 | DP-30 | DP-40 | DP-50 | DP-60 | DP-80 | DP-100 | DP-150 | DP-200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Максимальная рабочая температура | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Прирост температуры термомасляного нагревателя | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячего масла | MM | 40 | 50 | 80 | 80 | 100 | 100 | 125 | 150 | 150 | 200 |
| Площадь нагревательной поверхности | M² | 6 | 12 | 18 | 24 | 30 | 36 | 54 | 60 | 90 | 120 |
| Объем удерживаемого масла в нагревателе | liter | 30 | 78 | 118 | 223 | 278 | 333 | 666 | 741 | 1398 | 1863 |
| Горелка | Горелка: моноблочная горелка распыления давлением | ||||||||||
| Вид топлива | Топливо | ДИЗЕЛЬ, LPG, NG, PNG, FO, LDO | |||||||||
| КПД котлов | |||||||||||
| На газе | % | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 | 90 +/-2 |
| На масле | % | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 | 88 +/-2 |
| Расход топлива | |||||||||||
| Дизель (10500) | Kg/hr | 11 | 22 | 32 | 43 | 54 | 65 | 87 | 108 | 162 | 216 |
| Топочный мазут (9600) | Kg/hr | 12 | 24 | 36 | 47 | 59 | 71 | 95 | 118 | 178 | 237 |
| LDO (10200) | Kg/hr | 11 | 22 | 33 | 45 | 56 | 67 | 89 | 111 | 167 | 223 |
| LPG (11000) | Kg/hr | 10 | 20 | 30 | 40 | 51 | 61 | 81 | 101 | 152 | 202 |
| Природный газ (8900) | M³/hr | 12 | 25 | 37 | 50 | 62 | 75 | 100 | 125 | 187 | 250 |
| Электрическая нагрузка | |||||||||||
| Циркуляционный масляный насос | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Вентилятор горелки (масло) | H.P. | 0.37 | 0.50 | 0.50 | 0.90 | 1.10 | 1.10 | 3.00 | 3.00 | 5.50 | 7.50 |
| Топливный насос | H.P. | * | * | * | * | * | * | * | * | 1.10 | 1.10 |
| Общая электрическая нагрузка | H.P. | 5.37 | 8.00 | 10.50 | 10.90 | 13.60 | 16.10 | 23.00 | 28.00 | 36.60 | 48.60 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||||
- Теплотворная способность дизеля составляет 10500 ккал/кг.
- Теплотворная способность топочного мазута составляет 9600 ккал/кг.
- Теплотворная способность LDO составляет 10200 ккал/кг.
- Теплотворная способность LPG составляет 11000 ккал/кг.
- Теплотворная способность природного газа составляет 8900 ккал/кг.
Часто задаваемые вопросы (FAQ) о термомасляном нагревателе на масле и газе
Трехходовая конструкция заставляет горячие продукты сгорания пройти через нагреватель трижды перед выходом. Это значительно увеличивает площадь поверхности теплопередачи, обеспечивая передачу большего количества энергии в термомасло и меньших потерь через дымовую трубу.
Да. DELTAPAC спроектирован с учетом гибкости по топливу. Используя многотопливные горелки, вы можете переключаться между жидким топливом (например, дизелем или HFO) и газообразным топливом (например, природным газом) в зависимости от доступности и экономичности.
Чтобы достичь 300°C паром, потребовалось бы чрезвычайно высокое давление (свыше 85 кг/см²), что требует дорогих трубопроводов и строгого регулирования. Термомасляный нагреватель может достичь 300°C при давлении, близком к атмосферному, что делает его намного безопаснее и дешевле в эксплуатации.
DELTAPAC спроектирован с точными скоростями потока внутри змеевиков. Это обеспечивает достаточно быстрое движение термомасла для предотвращения скачков «пленочной температуры», которые являются основной причиной карбонизации масла и засорения системы.
Плановое обслуживание включает периодическую чистку форсунки горелки, проверку масляного фильтра и обдувку сажи или ручную чистку змеевиков для удаления отложений сгорания, что обеспечивает сохранение высокой эффективности нагревателя.
