VTMH-SERIES
Вертикальный трехходовой дымогарный водогрейный котел
Серия VTMH — это высокоэффективный вертикальный дымогарный водогрейный котел, спроектированный специально для сжигания твердого топлива. Разработанная для обеспечения надежной тепловой энергии с использованием древесины и брикетов биомассы, серия VTMH сочетает компактные вертикальные габариты с продуманной трехходовой системой теплопередачи для максимальной экономии топлива.
Рабочий диапазон
- Мощность — от 50 000 до 300 000 ккал/ч
- Топливо — дрова, брикеты биомассы
- Температура — до 90℃
Надежная тепловая инженерия

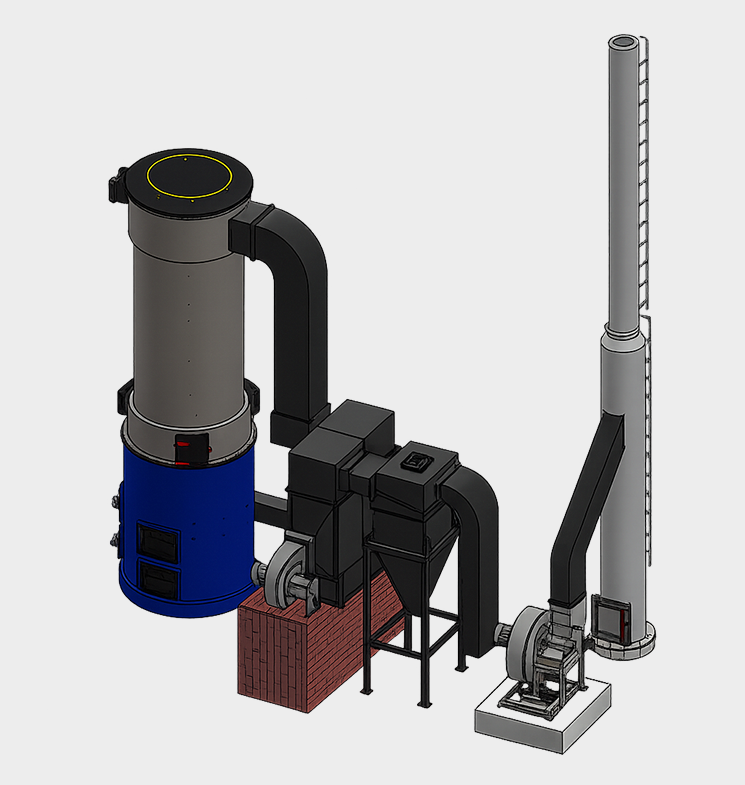

VTMH оснащен стационарной колосниковой топкой, расположенной внизу основного теплообменника. Продукты сгорания проходят через ряд дымогарных труб, установленных между передней и задней трубными решетками.
Трехходовая дымогарная конструкция обеспечивает оптимальную продолжительность контакта горячих дымовых газов с теплопередающими поверхностями. Такое многоходовое прохождение извлекает максимум тепла перед выходом газов, что приводит к более высокой тепловой эффективности и меньшему расходу топлива по сравнению с одноходовыми установками.
Ключевые особенности и преимущества
- Устойчивая гибкость по топливу: Оптимизирован для работы на дровах и брикетах биомассы, помогая предприятиям снижать углеродный след и зависимость от дорогого ископаемого топлива.
- Компактная вертикальная компоновка: Вертикальная конструкция идеальна для объектов с ограниченной площадью, обеспечивая удобный монтаж в небольших котельных.
- Упрощенная эксплуатация: Оснащен прочной стационарной колосниковой топкой, которую легко загружать и чистить, что делает его удобным для операторов на объекте.
- Долговечная конструкция: Изготовлена из высококачественных трубных решеток и дымогарных труб, рассчитанных на длительное термоциклирование и износостойкость.
- Низкие затраты на обслуживание: Дымогарная конструкция обеспечивает удобный доступ и чистку труб, гарантируя сохранение пиковой производительности котла с течением времени.
Отрасли применения
Серия VTMH — предпочтительный выбор для отраслей, нуждающихся в стабильной горячей воде для переработки, очистки или отопления помещений:
- Гостиничный бизнес: Отели, курорты и клубы для прачечных, кухонь и горячей воды в гостевых номерах.
- Здравоохранение: Больницы и клиники для процессов стерилизации и санитарии.
- Пищевая промышленность и напитки: Молочные заводы, пивоварни и предприятия пищевой переработки для очистки на месте (CIP).
- Текстильная промышленность: Для процессов стирки, крашения и отделки в меньшем масштабе.
- Сельское хозяйство: Для отопления теплиц и специализированной сушки урожая.
| Характеристика | Единица измерения | VTMH-100 | VTMH-200 | VTMH-300 | VTMH-400 | VTMH-600 | VTMH-800 | VTMH-1000 | VTMH-1500 | VTMH-2000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
| Максимальная рабочая температура | °C | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 | 95/150 |
| Прирост температуры горячей воды | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячей воды | MM | 40 | 50 | 80 | 80 | 80 | 100 | 100 | 120 | 150 |
| Площадь нагревательной поверхности | M² | 7.5 | 15 | 23 | 30 | 45 | 60 | 75 | 113 | 150 |
| Объем воды в нагревателе | liter | 26 | 97 | 147 | 280 | 418 | 741 | 931 | 1750 | 2332 |
| Режим сжигания | Ручной | |||||||||
| Вид топлива | Топливо | Дрова, брикеты, уголь, | ||||||||
| КПД котла | ||||||||||
| На дровах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На брикетах | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| На угле | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Расход топлива | ||||||||||
| Дрова (3500) | Kg/hr | 38 | 75 | 113 | 150 | 226 | 301 | 376 | 564 | 752 |
| Брикеты (4000) | Kg/hr | 33 | 66 | 99 | 132 | 197 | 263 | 329 | 493 | 658 |
| Уголь (4500) | Kg/hr | 29 | 58 | 88 | 117 | 175 | 234 | 292 | 439 | 585 |
| Электрическая нагрузка | ||||||||||
| Циркуляционный водяной насос | H.P. | 3.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Дымосос без байпаса | H.P. | 1.00 | 2.00 | 3.00 | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 |
| Дутьевой вентилятор с воздухоподогревателем | H.P. | Н/Д | Н/Д | Н/Д | 2.00 | 3.00 | 3.00 | 5.00 | 7.5 | 10.0 |
| Общая электрическая нагрузка | H.P. | 4.00 | 7.00 | 10.50 | 17.00 | 23.00 | 28.00 | 35.00 | 47.50 | 60.00 |
| Общие габариты | ||||||||||
| Длина | mm | 1600 | 1600 | 2400 | 3200 | 3500 | 3500 | 3600 | 4300 | 5000 |
| Ширина | mm | 1400 | 1400 | 2600 | 2800 | 3300 | 3500 | 3800 | 4500 | 5200 |
| Высота | mm | 2100 | 2500 | 3500 | 5500 | 5500 | 5600 | 5700 | 6400 | 7500 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||||
- Теплотворная способность дров составляет 3500 ккал/кг.
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о вертикальном трехходовом дымогарном водогрейном котле
В дымогарном котле горячие продукты сгорания проходят через трубы, окруженные водой. Это обеспечивает большую площадь нагревательной поверхности в компактном корпусе, что приводит к более быстрому нагреву воды и лучшей тепловой отзывчивости.
Да. Серия VTMH специально спроектирована для работы с брикетами биомассы, которые часто более энергоемки и стабильны по размеру, чем дрова, обеспечивая более чистое и эффективное горение.
Требуется минимум электроэнергии. Поскольку это котел на твердом топливе, энергопотребление ограничивается циркуляционными насосами и системами управления, что делает его отличным выбором для районов с ограниченной электрической инфраструктурой.
Обслуживание простое. Вертикальная дымогарная конструкция обеспечивает удобный доступ к трубным решеткам, позволяя операторам периодически чистить трубы щеткой для поддержания оптимальной теплопередачи.
Серия VTMH спроектирована для стандартных применений с горячей водой до 90°C. Для требований высокого давления или высокой температуры свыше 100°C, пожалуйста, проконсультируйтесь с нашей инженерной командой для специализированной конструкции.
