VFF SERIES
Вертикальный четырехходовой термомасляный нагреватель с FBC
Серия VFF представляет собой вершину высокопроизводительного теплового нагрева, использующую технологию сжигания в кипящем слое (FBC). Эта вертикальная четырехходовая система специально спроектирована для обеспечения максимальной тепловой эффективности за счет сжигания широкого спектра недорогого сыпучего твердого топлива, включая сельскохозяйственные отходы и пылевидный уголь.
Сочетая четырехходовую радиационно-конвективную конструкцию теплопередачи с передовой технологией FBC, серия VFF обеспечивает высокие технологические температуры при удивительно низком рабочем давлении, гарантируя как безопасность, так и значительную экономию на топливе.
Рабочий диапазон
- Мощность — от 0,4 до 10,0 млн ккал/ч
- Топливо — пылевидный уголь, рисовая шелуха, опилки, нефтяной кокс
- Температура — 300℃
Передовое сжигание в кипящем слое (FBC)
Серия VFF спроектирована для универсальной обработки топлива. Система горения включает:
- Автоматизированная подача топлива: Высокоэффективные шнековые питатели для стабильной подачи топлива.
- Точное управление воздухом: Встроенные дымососы (I.D.) и дутьевые вентиляторы (F.D.) работают в тандеме со специализированной воздушной камерой и форсунками для поддержания взвешенного «псевдоожиженного» слоя топлива для полного сгорания.

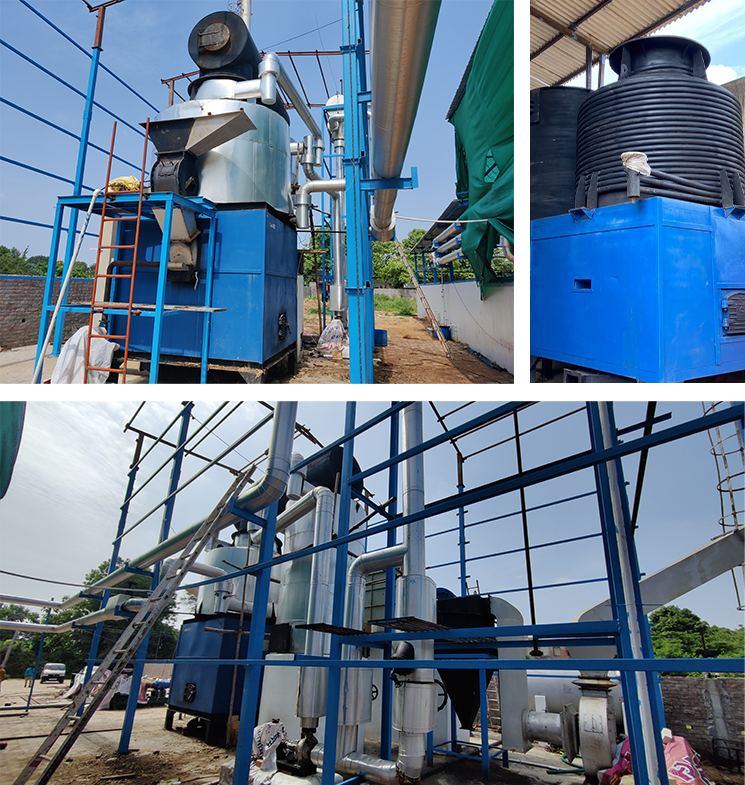

- Возведение топки на объекте: Футерованная огнеупором камера прецизионно строится на объекте для обеспечения оптимальной изоляции и теплоудержания.
Ключевые особенности и преимущества
- Четырехходовая конструкция: Эта уникальная конфигурация максимизирует время контакта между дымовыми газами и нагревательными змеевиками, обеспечивая превосходную рекуперацию тепла по сравнению со стандартными трехходовыми системами.
- Многотопливная гибкость: Спроектирован для сжигания экономичного сыпучего топлива, такого как рисовая шелуха, опилки, пылевидный уголь и нефтяной кокс.
- Экологичная эксплуатация: Оснащен передовым оборудованием для очистки выбросов для соответствия строгим экологическим стандартам.
- Низкое давление, высокая температура: Достигайте температур до 300°C при давлении, близком к атмосферному, снижая риски, связанные с паровыми системами высокого давления.
Обслуживаемые отрасли
Серия VFF — предпочтительный выбор для крупномасштабных промышленных применений, требующих стабильного высокотемпературного тепла:
- Текстильная промышленность: Для обработки тканей, крашения и работы ширильных машин.
- Химическая и фармацевтическая промышленность: Для реакторов, дистилляции и высокотемпературной переработки.
- Фанера и ламинаты: Для прессования и отверждения смол.
- Пищевая переработка: Для крупномасштабной сушки, обжарки и переработки пищевых масел.
- Резинотехническая промышленность и пластмассы: Для процессов вулканизации и экструзии.
| Характеристика | Единица измерения | VFF-400 | VFF-600 | VFF-800 | VFF-1000 | VFF-1500 | VFF-2000 | VFF-2500 | VFF-3000 | VFF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Максимальная рабочая температура | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Прирост температуры термомасляного нагревателя | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячего масла | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Площадь нагревательной поверхности | M² | 40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| Объем удерживаемого масла в нагревателе | liter | 475 | 570 | 1015 | 1250 | 2350 | 3150 | 3780 | 4500 | 6220 |
| Режим сжигания | Автоматический выбрасывающий шнековый питатель | |||||||||
| Вид топлива | Топливо | Дробленые брикеты, рисовая шелуха, уголь, | ||||||||
| КПД котла | ||||||||||
| На дробленых брикетах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| На рисовой шелухе | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| На угле | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Расход топлива | ||||||||||
| Дробленые брикеты (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Рисовая шелуха (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Уголь (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Электрическая нагрузка | ||||||||||
| Циркуляционный масляный насос | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Дымосос без байпаса | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Дутьевой вентилятор с воздухоподогревателем | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Вентилятор вторичного дутья с электродвигателем | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Шнековый питатель | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Общая электрическая нагрузка | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||||
- Теплотворная способность дробленых брикетов составляет 4000 ккал/кг.
- Теплотворная способность рисовой шелухи составляет 3000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о вертикальном четырехходовом термомасляном нагревателе с FBC
Четырехходовая конструкция заставляет горячие газы пройти через нагреватель на один раз больше перед выходом. Это позволяет термомаслу поглотить больше тепла, что приводит к снижению температуры уходящих газов и значительно более высокой общей топливной эффективности.
Технология FBC удерживает частицы топлива во взвешенном состоянии в горячем слое песка или золы с помощью воздуха под высоким давлением. Это обеспечивает 100%-е сгорание низкосортного топлива, такого как рисовая шелуха или опилки, которое иначе было бы сложно эффективно сжечь в стандартной колосниковой топке.
Да. Для обработки летучей золы и выбросов от твердого топлива, такого как уголь или шелуха, серия VFF поставляется с интегрированным высокоэффективным оборудованием для очистки выбросов (например, циклонами или рукавными фильтрами), обеспечивающим соответствие вашего предприятия экологическим нормам.
Безусловно. Мы можем откалибровать шнековые питатели, воздушные форсунки и объем топки для оптимизации производительности с учетом конкретного вида сельскохозяйственных отходов или угля, доступного в вашем регионе.
Хотя элементы под давлением и конструкция изготавливаются на нашем предприятии, огнеупорная кладка и сборка топки выполняются на объекте. Это гарантирует идеальную интеграцию топки с фундаментом и опорной конструкцией для максимальной долговечности.
