Горизонтальный трехходовой полностью мокрозадний паровой котел на твердом топливе
Паровой котел на дровах и брикетах биомассы

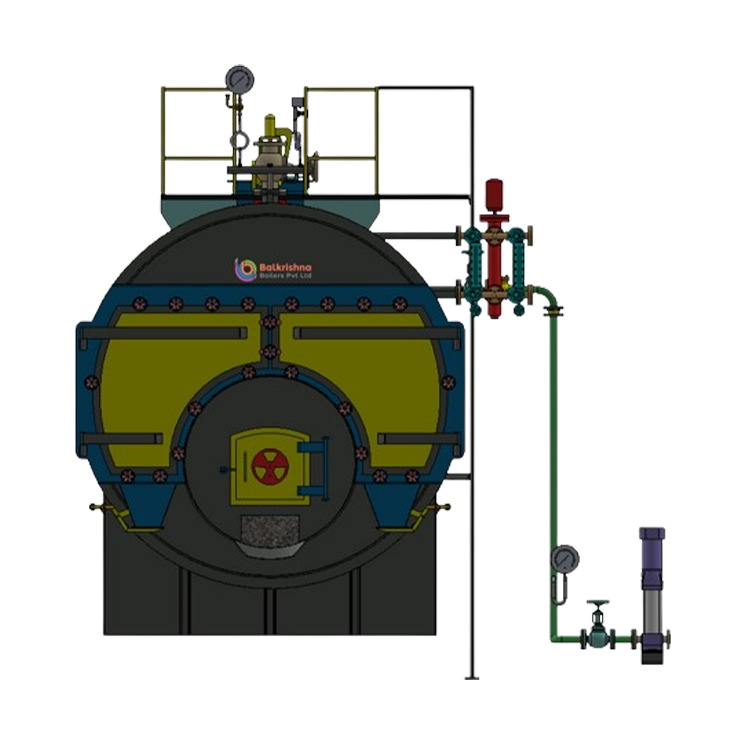

STEAMAX — это высокопроизводительный горизонтальный дымогарный паровой котел, спроектированный для максимальной тепловой эффективности и надежной промышленной эксплуатации. Выполненный по схеме с полностью мокрой задней стенкой, STEAMAX оптимизирован для работы на твердом топливе, таком как дрова и брикеты биомассы, обеспечивая устойчивое и экономичное решение для получения пара при высоких потребностях в мощности.
Рабочий диапазон
- Мощность — от 0,5 до 6,0 т/ч
- Топливо — дрова, брикеты биомассы
- Давление — от 10,54 кг/см² до 17,50 кг/см²
Передовая конструкция с полностью мокрой задней стенкой
В отличие от котлов с «сухой» задней стенкой, использующих футерованную огнеупорным материалом заднюю стену, STEAMAX имеет конструкцию с полностью мокрой задней стенкой. Задняя топочная камера полностью окружена водой, что дает два важных преимущества:
- Максимальное поглощение тепла: Каждый квадратный сантиметр задней камеры участвует в парообразовании, что значительно повышает общую тепловую эффективность.
- Меньше обслуживания: Устраняя тяжелую футерованную заднюю стену, система избегает типичных проблем растрескивания футеровки и утечки тепла, снижая простои и затраты на ремонт.

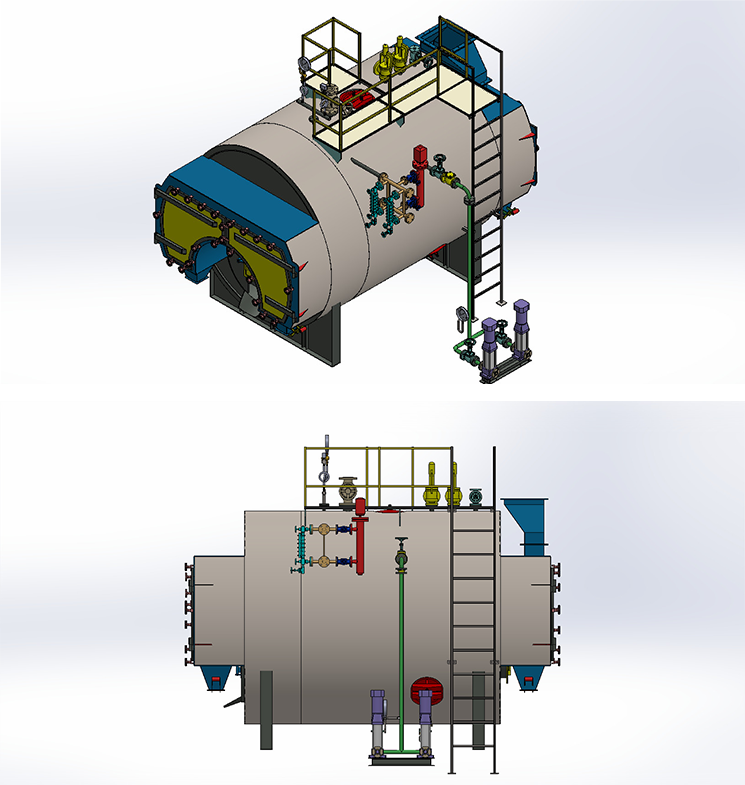

Прочная конструкция и доступность
STEAMAX создан для долгосрочной надежности и простоты обслуживания:
- Трехходовая дымогарная конструкция: Дымовые газы проходят через топку и два последующих пучка труб, обеспечивая максимально возможное извлечение тепла перед выходом.
- Горизонтальная гладкая топка: Топка большого объема проходит по всей длине котла, обеспечивая полное сгорание твердого топлива и снижая термические напряжения.
- Полный доступ: Большая задняя дверца обеспечивает 100%-й доступ к топке и дымогарным трубам, делая чистку и проверки по стандарту IBR быстрыми и удобными.
Основные отрасли применения
STEAMAX идеально подходит для отраслей с высокой потребностью, где твердое топливо является экономичной альтернативой мазуту или газу:
- Текстиль и швейное производство: Для крупномасштабного крашения, отделки и обработки тканей.
- Химическая и фармацевтическая промышленность: Для реакторов, стерилизации и процессов дистилляции.
- Пищевая промышленность и напитки: Для консервирования, пастеризации молока и крупномасштабного промышленного приготовления пищи.
- Фанера и ламинаты: Для прессов высокого давления и отверждения смол.
- Бумага и упаковка: Для процессов сушки и гофрирования.
| Характеристика | Единица измерения | SM-05 | SM-7.5 | SM-10 | SM-15 | SM-20 | SM-25 | SM-30 | SM-40 | SM-50 | SM-60 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | |||||||||||
| Паропроизводительность от и при 100°C | Kg/hr | 500 | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 | 6000 |
| Рабочее давление | Kg/CM² | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 | 10.54 |
| Температура пара | °C | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 | 183 |
| Количество ходов | No's | Три | Три | Три | Три | Три | Три | Три | Три | Три | Три |
| Количество топок | No's | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 |
| Площадь колосниковой решетки | M² | 0.85 | 0.95 | 1.25 | 1.7 | 2.2 | 2.5 | 2.9 | 4.15 | 5.7 | 6 |
| Паровой выход | MM | 40 | 50 | 50 | 80 | 80 | 80 | 100 | 100 | 125 | 150 |
| Площадь теплопередающей поверхности | M² | 20 | 30 | 40 | 60 | 80 | 100 | 120 | 160 | 200 | 240 |
| Вид топлива: дрова, брикеты, лигнит, уголь | |||||||||||
| КПД котла | |||||||||||
| На дровах | % | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 | 70 +/-2 |
| На угле | % | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 | 76 +/-2 |
| Расход топлива | |||||||||||
| Дрова (3500) | Kg/hr | 110 | 165 | 220 | 331 | 441 | 551 | 661 | 882 | 1102 | 1322 |
| Брикеты (4000) | Kg/hr | 96 | 145 | 193 | 289 | 386 | 482 | 579 | 771 | 964 | 1157 |
| Лигнит (3000) | Kg/hr | 118 | 178 | 237 | 355 | 474 | 592 | 711 | 947 | 1184 | 1421 |
| Уголь (4500) | Kg/hr | 79 | 118 | 158 | 237 | 316 | 395 | 474 | 632 | 789 | 947 |
| Электрическая нагрузка | |||||||||||
| Питательный насос | H.P. | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 | 4.00 | 4.00 | 6.00 | 7.50 |
| Дымосос без байпаса | H.P. | 3.00 | 5.00 | 5.00 | 7.50 | 10.00 | 12.50 | 15.00 | 20.00 | 25.00 | 30.00 |
| Дутьевой вентилятор | H.P. | 1.00 | 1.00 | 2.00 | 3.00 | 5.00 | 5.00 | 7.50 | 7.40 | 10.00 | 12.50 |
| Общая электрическая нагрузка | H.P. | 6.00 | 8.00 | 9.00 | 13.50 | 18.00 | 21.50 | 26.50 | 31.40 | 41.00 | 50.00 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | |||||||||||
- Теплотворная способность древесины составляет 3500 ккал/кг.
- Теплотворная способность брикетов составляет 4000 ккал/кг.
- Теплотворная способность лигнита составляет 3000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о паровом котле на дровах и брикетах биомассы
В котле с мокрой задней стенкой, таком как STEAMAX, задняя топочная камера окружена водой. В котле с сухой задней стенкой она футерована огнеупорным кирпичом. Конструкции с мокрой задней стенкой более эффективны, поскольку используют заднюю камеру для нагрева воды, а не просто для отражения тепла, и требуют значительно меньшего обслуживания.
Да. Горизонтальная гладкая топка спроектирована для работы с различными видами твердого биотоплива. Это дает вам возможность переключаться между дровами и брикетами в зависимости от рыночной цены и доступности.
«Трехходовая» конструкция заставляет горячие газы проходить через котел трижды. Такой более длинный путь позволяет воде поглощать намного больше тепла от газов, что приводит к снижению температуры уходящих газов и значительному снижению расхода топлива.
Да. Все установки STEAMAX проектируются и производятся в строгом соответствии с Правилами по котлам Индии (IBR), гарантируя соответствие высочайшим стандартам безопасности и качества, необходимым для промышленного применения при высоком давлении.
STEAMAX спроектирован с учетом удобства обслуживания. Просто открыв заднюю дверцу, операторы получают полный доступ к трубам. Это позволяет легко проводить механическую чистку от сажи, обеспечивая стабильную работу котла на пиковой эффективности.
