VTF SERIES
Термомасляный нагреватель на угле, агропеллетах и FBC

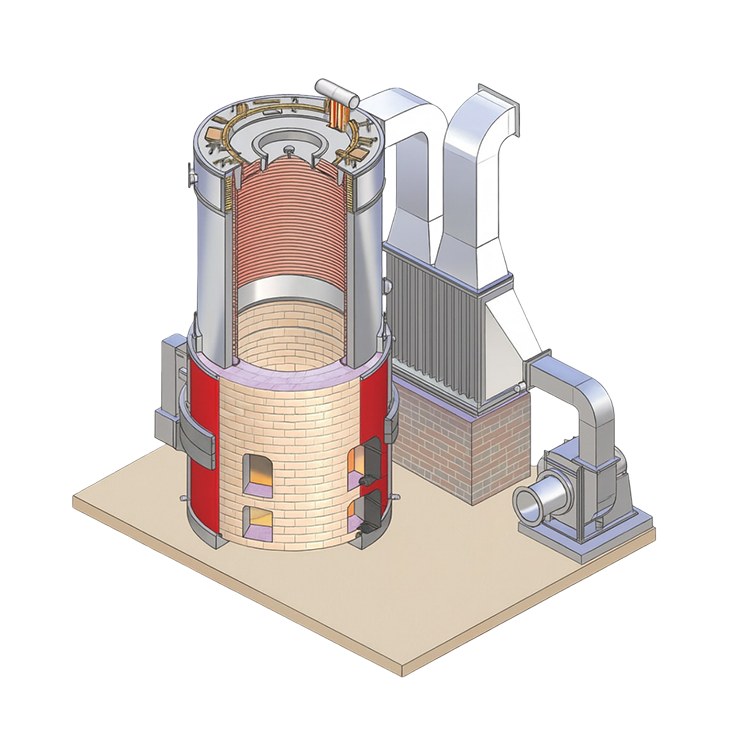

Серия VTF — это специализированный вертикальный четырехходовой термомасляный нагреватель, спроектированный для высокотемпературных промышленных процессов. Оснащенная технологией сжигания в кипящем слое (FBC), эта серия оптимизирована для обеспечения максимальной тепловой эффективности с использованием различного экономичного твердого топлива, включая дробленый уголь, агропеллеты и дробленые брикеты.
Благодаря надежной четырехходовой конструкции серия VTF обеспечивает превосходное поглощение тепла и общую тепловую эффективность 78% (±2%) по высшей теплоте сгорания (GCV) при интеграции с воздухоподогревателем (APH).
Рабочий диапазон
- Мощность — от 400 000 до 5 000 000 ккал/ч
- Топливо — дробленый уголь/агропеллеты/дробленые брикеты
- Общая эффективность 78% (±2%) по высшей теплоте сгорания с воздухоподогревателем.
Передовая технология горения и топки
Серия VTF оснащена продуманной системой горения, спроектированной для беспрепятственной обработки топлива и оптимального выделения тепла:
- Автоматизированная подача топлива: Использует прецизионную систему шнекового питателя для стабильной обработки сыпучего топлива, снижая ручной труд и обеспечивая стабильную теплоотдачу.
- Технология FBC: Сжигание в кипящем слое обеспечивает полное выгорание углерода и равномерное распределение температуры внутри топки, значительно снижая расход топлива.
- Комплексное управление воздухом: Оснащена сбалансированной системой тяги с высокопроизводительными дымососами (ID) и дутьевыми вентиляторами (FD), а также передовым оборудованием для очистки выбросов для соответствия экологическим стандартам.
- Индивидуальное строительство на объекте: Футерованная огнеупором камера топки профессионально возводится на объекте, включая профессиональные фундаментные работы, опорные конструкции и точное выравнивание воздушной камеры.

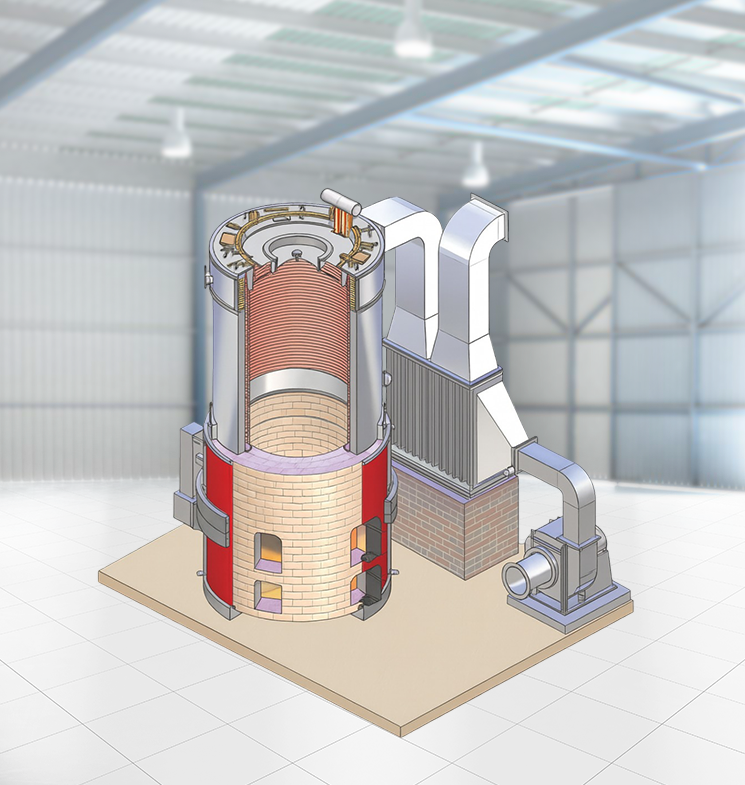

Ключевые особенности и преимущества
- Четырехходовая конструкция: Максимизирует время пребывания дымовых газов, обеспечивая максимально возможную теплопередачу термомаслу.
- Многотопливная гибкость: Спроектирована для сжигания недорогого топлива, такого как дробленый уголь, агропеллеты и дробленые брикеты, обеспечивая защиту от колебаний цен на топливо.
- Способность работы при высокой температуре: Рассчитана на требовательные промышленные процессы, нуждающиеся в стабильной высокотемпературной циркуляции термомасла.
- Низкие затраты на обслуживание: Включает стратегически расположенные дверцы для золы и смотровые дверцы для удобной чистки и планового осмотра.
Отрасли, которые мы обслуживаем
Серия VTF — предпочтительный выбор для крупномасштабного промышленного отопления в различных секторах:
- Текстильная промышленность: Для высокотемпературного крашения, печати и работы ширильных машин.
- Химическая и фармацевтическая промышленность: Для реакторов, дистилляционных установок и производства фармацевтических субстанций.
- Фанера и ламинаты: Для горячих прессов и смоляных котлов.
- Пищевая переработка: Для крупномасштабной жарки, обжарки и переработки пищевых масел.
- Упаковка: Для бумажных комбинатов и производства гофроящиков.
| Характеристика | Единица измерения | VTF-400 | VTF-600 | VTF-800 | VTF-1000 | VTF-1500 | VTF-2000 | VTF-2500 | VTF-3000 | VTF-4000 |
|---|---|---|---|---|---|---|---|---|---|---|
| Общие данные | ||||||||||
| Максимальная тепловая мощность | M. Kcal/hr | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 |
| Максимальная рабочая температура | °C | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 |
| Прирост температуры термомасляного нагревателя | °C | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Вход/выход горячего масла | MM | 80 | 80 | 100 | 100 | 120 | 150 | 150 | 200 | 200 |
| Площадь нагревательной поверхности | M² | 30 | 45 | 60 | 75 | 113 | 150 | 175 | 210 | 280 |
| Объем удерживаемого масла в нагревателе | litre | 280 | 418 | 741 | 931 | 1750 | 2332 | 2721 | 3266 | 4354 |
| Режим сжигания | Автоматический выбрасывающий шнековый питатель | |||||||||
| Вид топлива | Топливо | Дробленые брикеты, рисовая шелуха, уголь, | ||||||||
| КПД котла | ||||||||||
| На дробленых брикетах | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| На рисовой шелухе | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| На угле | % | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 | 78 +/-2 |
| Расход топлива | ||||||||||
| Дробленые брикеты (4000) | Kg/hr | 128 | 192 | 256 | 321 | 481 | 641 | 801 | 962 | 1282 |
| Рисовая шелуха (3000) | Kg/hr | 171 | 256 | 342 | 427 | 641 | 855 | 1068 | 1282 | 1709 |
| Уголь (4500) | Kg/hr | 114 | 171 | 228 | 285 | 427 | 570 | 712 | 855 | 1140 |
| Электрическая нагрузка | ||||||||||
| Циркуляционный масляный насос | H.P. | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 | 50.00 | 60.00 | 75.00 |
| Дымосос без байпаса | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Дутьевой вентилятор с воздухоподогревателем | H.P. | 5.00 | 7.50 | 10.00 | 10.00 | 15.00 | 20.00 | 25.00 | 30.00 | 40.00 |
| Вентилятор вторичного дутья с электродвигателем | H.P. | 1.00 | 1.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Шнековый питатель | H.P. | 1.00 | 2.00 | 1.00 | 2.00 | 2.00 | 2.00 | 3.00 | 3.00 | 4.00 |
| Общая электрическая нагрузка | H.P. | 22.00 | 33.00 | 42.00 | 49.00 | 64.00 | 84.00 | 106.00 | 126.00 | 163.00 |
| ПРИМЕЧАНИЕ: в рамках постоянной работы по совершенствованию нашей продукции мы оставляем за собой право изменять указанные выше характеристики без предварительного уведомления. | ||||||||||
- Теплотворная способность дробленых брикетов составляет 4000 ккал/кг.
- Теплотворная способность рисовой шелухи составляет 3000 ккал/кг.
- Теплотворная способность угля составляет 4500 ккал/кг.
Часто задаваемые вопросы (FAQ) о термомасляном нагревателе на угле, агропеллетах и FBC
Четырехходовая конструкция заставляет горячие газы пройти через нагреватель на один раз больше перед выходом. Это позволяет термомаслу поглотить больше тепла, что приводит к снижению температуры уходящих газов и значительно более высокой общей топливной эффективности.
Технология FBC удерживает частицы топлива во взвешенном состоянии в горячем бурлящем слое золы и песка с помощью воздуха. Это обеспечивает намного более эффективное и равномерное горение, чем традиционное сжигание на колосниковой решетке, позволяя получить больше тепла из низкокачественного топлива.
Да. Каждая установка серии VTF оснащена системой обработки воздуха и дымовых газов, включающей меры по очистке выбросов, гарантирующей, что пыль и выбросы остаются в допустимых промышленных пределах.
Да. Серия VTF спроектирована для «гибкости по топливу». Пока топливо дробленое или в форме гранул/брикетов, автоматизированный шнековый питатель может обрабатывать различные виды топлива с минимальными корректировками соотношения воздух-топливо.
Сам нагреватель изготавливается на нашем предприятии, но футерованная огнеупором камера топки строится на объекте нашей экспертной командой. Это гарантирует, что фундамент и кладка идеально согласуются с конкретной планировкой и требованиями вашего предприятия.
